第1部基本篇第2章生产 2-7-1-1 传送部的构成 1. 当为“销基准”时 1) 当基板被搬入，IN 传感器①检测出基板后，传送马达⑦则驱动驱动轴⑧，使传送带开始搬入基板。同时，停止挡销⑨变为 ON。 2) 当基板到达停止挡销⑨时，被停止传感器③检测出，支撑台面 ⑫ 上升。此时，基板被安装在支撑台面 ⑫ 上的定心销 ⑪ 、支撑销 ⑭ 固定住。 3) 固定后，下一块基板按同一方式传进，在等待传感器 ⑰ 位置等候。 4) 生产完…

第1部基本篇第2章生产

2-7 生产准备

<步骤>

调整定心销位置

调整夹杆 X 位置

外形基准

销基准

配置支撑销

调整传送导轨宽度

2-7-1 基板设置

固定基板(定心)的方式有2种。一种是使用定位销的“销基准”法，一种是使用夹杆(X，Y)的“外

形基准”法。

这里分别讲述如何在“生产”的个别控制画面上

※1

进行设置。

*1：生产的个别控制画面是指：按下“生产”-“传送·I/O 状态”画面内的“个别控制”

按钮，利用该功能来安排传送的准备工作。有关个别控制的详细说明，请参见第 9

章。

注意：启动“生产”功能，需要读取生产程序。

2-23

第1部基本篇第2章生产

2-7-1-1 传送部的构成

1. 当为“销基准”时

1) 当基板被搬入，IN 传感器①检测出基板后，传送马达⑦则驱动驱动轴⑧，使传送带开始搬入

基板。同时，停止挡销⑨变为 ON。

2) 当基板到达停止挡销⑨时，被停止传感器③检测出，支撑台面⑫

上升。此时，基板被安装在

支撑台面⑫上的定心销⑪

、支撑销⑭固定住。

3) 固定后，下一块基板按同一方式传进，在等待传感器⑰

位置等候。

4) 生产完成后基板被释放，开始搬出。

5) 最初的基板通过 C-OUT 传感器④时，停止挡销⑨再次变为 ON，下一块基板被固定。

2. 当为“外形基准”时

搬入动作与销基准相同，在固定时，由停止挡销⑨、夹杆 X⑩(X 方向)、夹杆 Y⑮

(Y 方向)、支

撑销⑭把基板

固定。

搬出动作与销基准时相同。

★

⑦

⑩

⑨

②

⑧

⑤

⑥

①

③

④

⑧

①

②

★

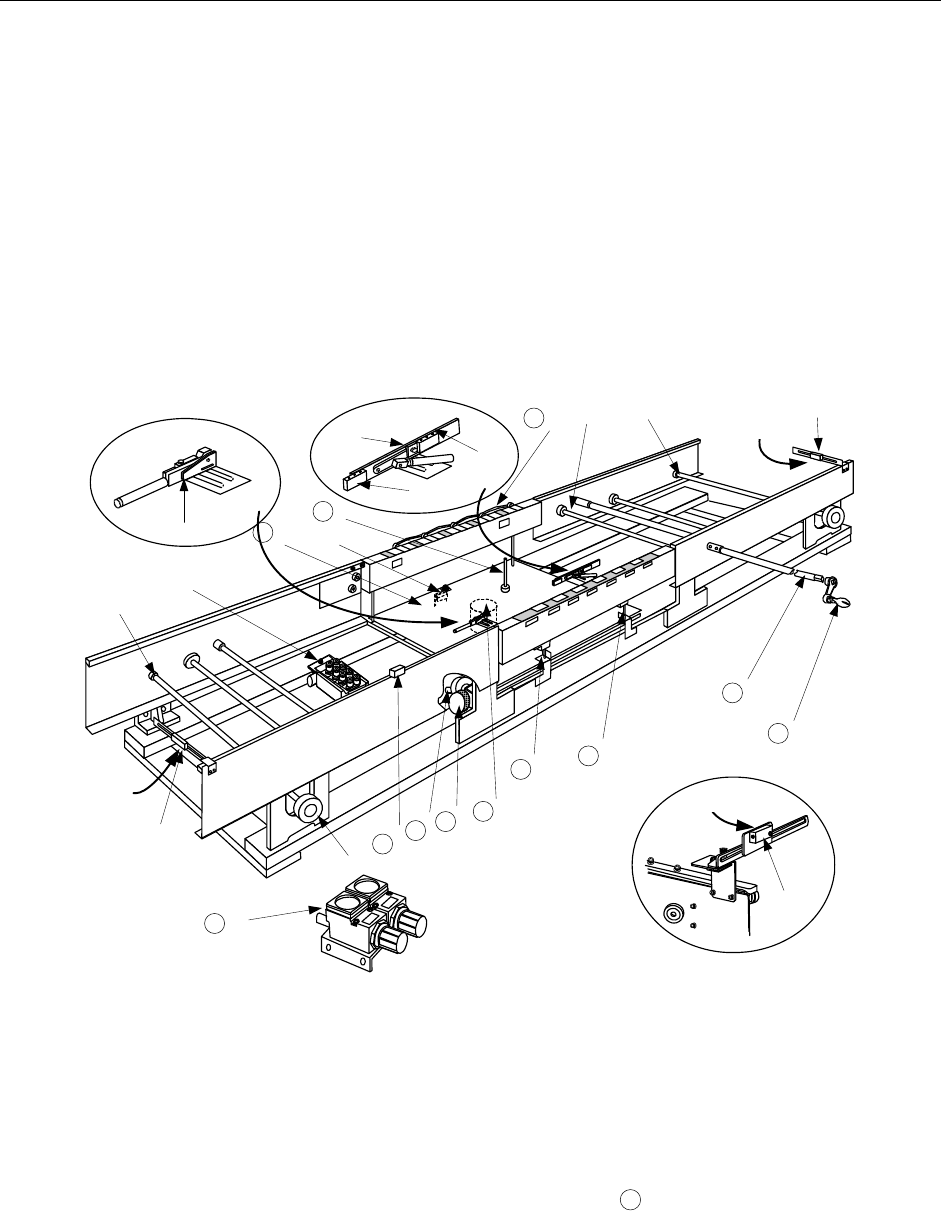

图 2-7-1-1 基板传送

① IN 传感器 ⑧ 驱动轴 ⑮ 夹杆 Y(外形基准用)

② 搬出传感器 ⑨ 停止挡销 ⑯ 减压阀(外形基准用)

③ 停止传感器 ⑩ 夹杆 X(外形基准用) ⑰ 等待传感器

④ C-OUT 传感器 ⑪ 定心销 ⑱ 调整手柄

⑤ 支撑台原点传感器 ⑫ 支撑台 ⑲ 调整停止挡销

⑥ 传送电磁阀 ⑬ 支撑台马达 ⑳ 调整杆

⑦ 传送马达 ⑭ 支撑销 21 手柄

2-24

第1部基本篇第2章生产

2-7-1-2 调整传送导轨宽度

1) 手动宽度调整(标准)方法

<步骤>

1. 请调整传送的宽度。

在调整杆

上安装手柄

，将传送的宽度调整至基板能顺利通过的宽度(“基板宽度+0.

5mm～1mm”)。

2. 确认整个传送导轨范围内基板都能顺利通过。

3. 调整完成后，卸下手柄。

2) 自动宽度调整(AWC、选购件)方法

打开生产程序文件，在“基版宽度自动调整”（AWC,选项）画面上调整传送导轨宽度。这里说

明从下图“生产”-“传送·I/O 状态”画面上进行调整的方法。

<“传送状态（输入/输出）画面上的调整方法>

1. 请启动“生产”。

2. 在菜单栏点击“窗口”-“传送状态（输入/输出）”

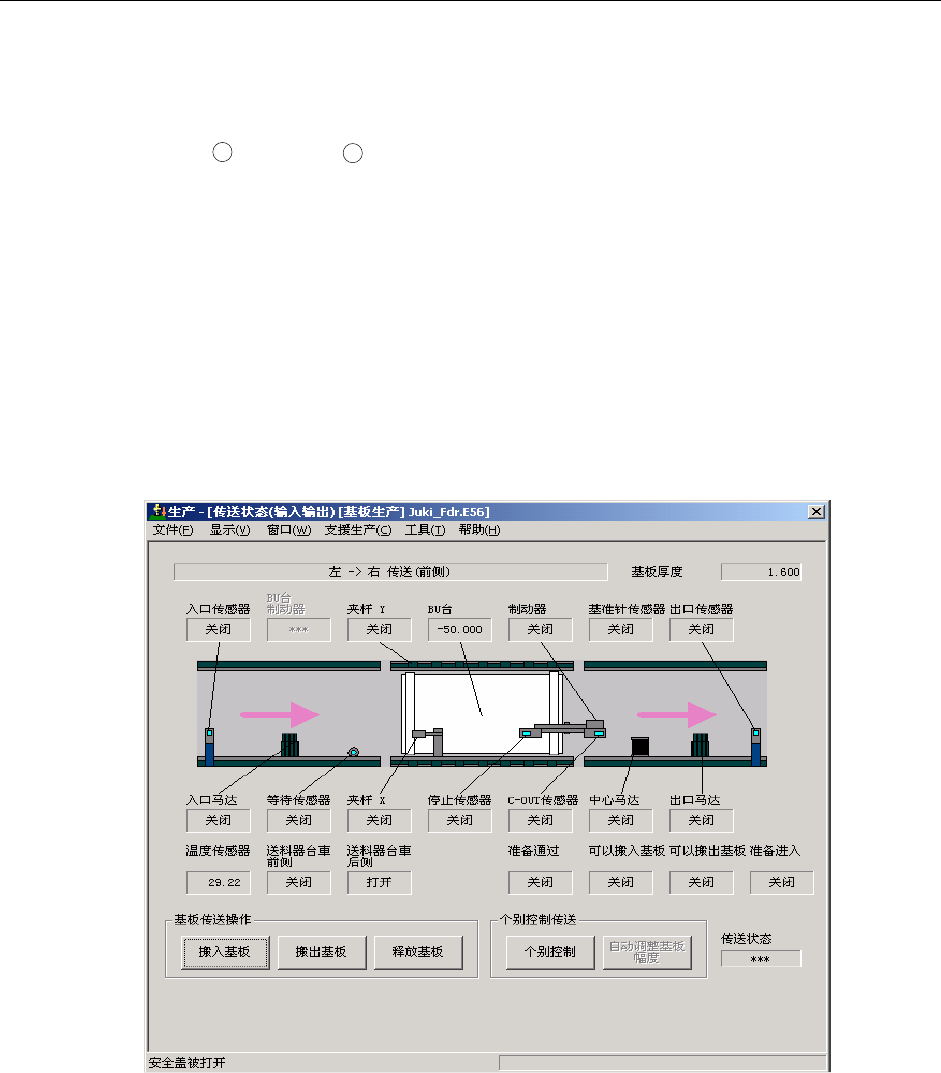

图 2-7-1-2-1 传送·I/O 状态

2-25
