第1部 基本篇 第2章 生产
9.调整完后，请点击“个别控制”画面上的“结束”，以退出“个别控制”。
基准销的中心位置为程序数据的基板原点(基准位置)。因此，移动基准销
后，请务必重新设定“机器设置”
※1
。另外，基板原点位置可用生产程序
中的“基板数据”(参见第 4 章 4-3-3 基板数据)进行变更。
※ 1“机器设置”：设置机器基本构成的菜单(请参见第 8 章 机器设置)。
注意
在机器运行中，请绝对不要将手和头等伸入装置内部。
注意
2-29
第1部 基本篇 第2章 生产
2-7-1-4 外形基准的调整方法
外形基准不用基准销，而是通过从 外侧的夹板装置(X、Y方向)来固定基板的方法。当使用
陶瓷基板等没有基准销孔或孔径与基准销直径不符的基板时，应选择此方法进行调整。
<步骤>
1．启动生产。
①从菜单栏上选择“窗口”/“传送·搬入/搬出状态”。
②选择“个别传送控制”，按“个别控制”按钮。
出现个别控制画面。
2. 降下定心销。
定心销(基准销和从动销)与外形基准块成整体，固定在支撑台上。在此状态下，如果支撑台上升，
则定心销会碰到基板。因此，使用外形基准时，请降下定心销，在设定时使定心销不与基板接触。
<设定方法>
* 要降下定心销时→向Ａ箭头方向按动。
* 要提高定心销时→向Ｂ箭头方向按动。
B
A

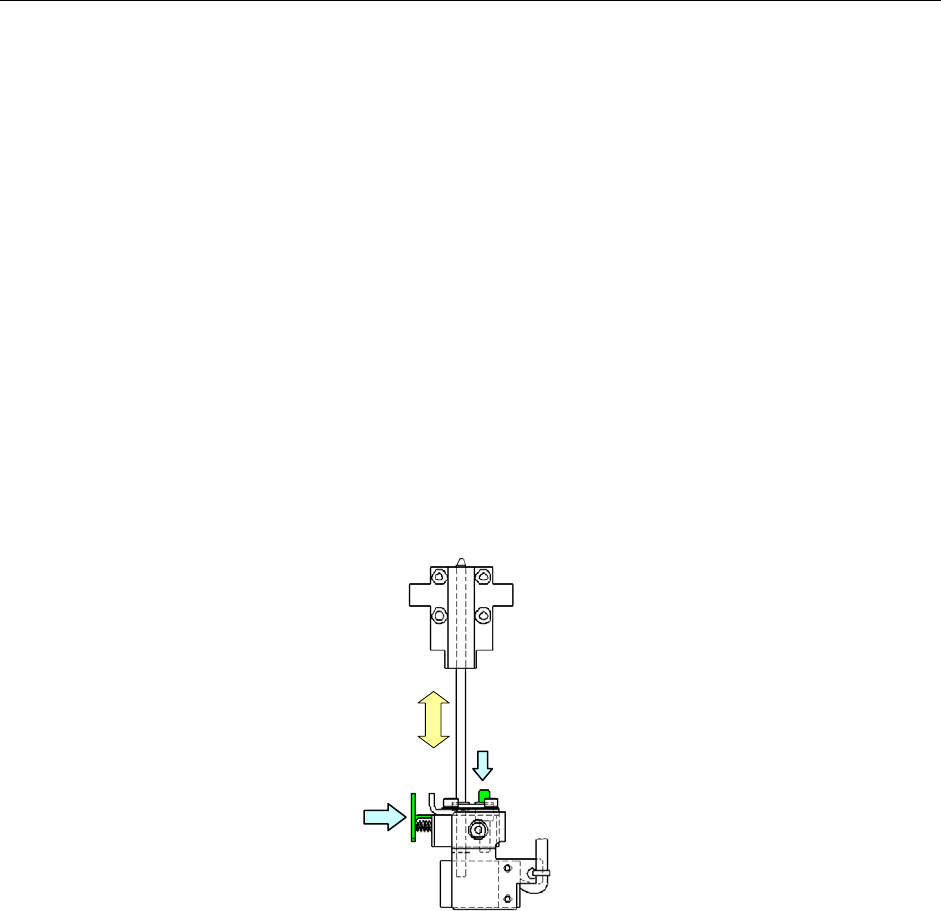

图 2-7-1-4-1 定心销
3. 请松开定心销(从动侧)导块。
旋转调整停止挡销⑲，并放松从动销侧的导块。
4. 将停止挡销⑨置于 ON。
选择“止动销”，并按“ON/OFF”。
5. 将生产基板顶在停止挡销⑨上。
基板与停止挡销接触的部分因有缺口等而不稳定时，请松动停止挡销底部的螺丝(2根)，用手在Y
方向上进行移动调整。
2-30
第1部 基本篇 第2章 生产
6. 旋转调节手柄⑱ ，将定心销(从动侧)导块移动到基板的外侧。
7.使“夹杆 X”、“夹杆 Y”进入“ON”状态。
按下“夹杆 X”按钮后，接着按“ON/OFF”。
再按“夹杆 Y”钮，接着按“ON/OFF”。
8．把夹杆X移动到基版的端面。
在基板与停止挡销轻微接触的情况下，旋转调节停
止挡销⑱
，并滑动夹杆 X⑩，移动到基板的端面。
基板与停止挡销接触部分因有缺口等而不稳定时，请松开夹
杆X⑩停止挡销底部的螺丝(2根)，用手在Y方向上进行移动
调整。
9. 将夹杆 X 与基板端面的间隙调整为 0.5mm。
当夹杆X⑩与基板端面的间隙达到0.5mm时，请固定调整停止
挡销。
10. 请配置支撑销。
请根据生产基板的尺寸在支撑台⑫上配置支撑销⑭。
如果在QFP等对贴片精确度有特别要求的元件下配置支撑销，可提高贴片精度。
11. 调整完成后，请点击“个别控制”画面上的“退出”，退出个别控制。
注意
基准销的中心位置为程序数据的基板原点(基准位置)。因此，移动基准
销后，请务必重新设定“机器设置”
※1
。另外，基板原点位置可用生产
程序中的“基板数据”(参见第 4 章 4-3-3 基板数据)进行变更。
将与基板间的间隙调整为 0.5mm。
松动后可以向 Y 方向移动。
※ 1“机器设置”：设置机器基本构成的菜单(请参见第 8 章 机器设置)。
注意
在机器运行过程中，请绝对不要将手和头等伸入装置内部。
