第1部 基本篇 第2章 生产
2-7-3-1 图像定心的吸嘴
使用本设备进行图像定心(MNVC)时，在 ATC 上需要配置 5 支以上 (注 2)「用 VCS 测量不出的
吸嘴 (注 1)」。
注 1： 「用 VCS 测量不出的吸嘴」 是指 MNVC 运行时图象识别设备测量不出的吸嘴，例如下
列吸嘴。

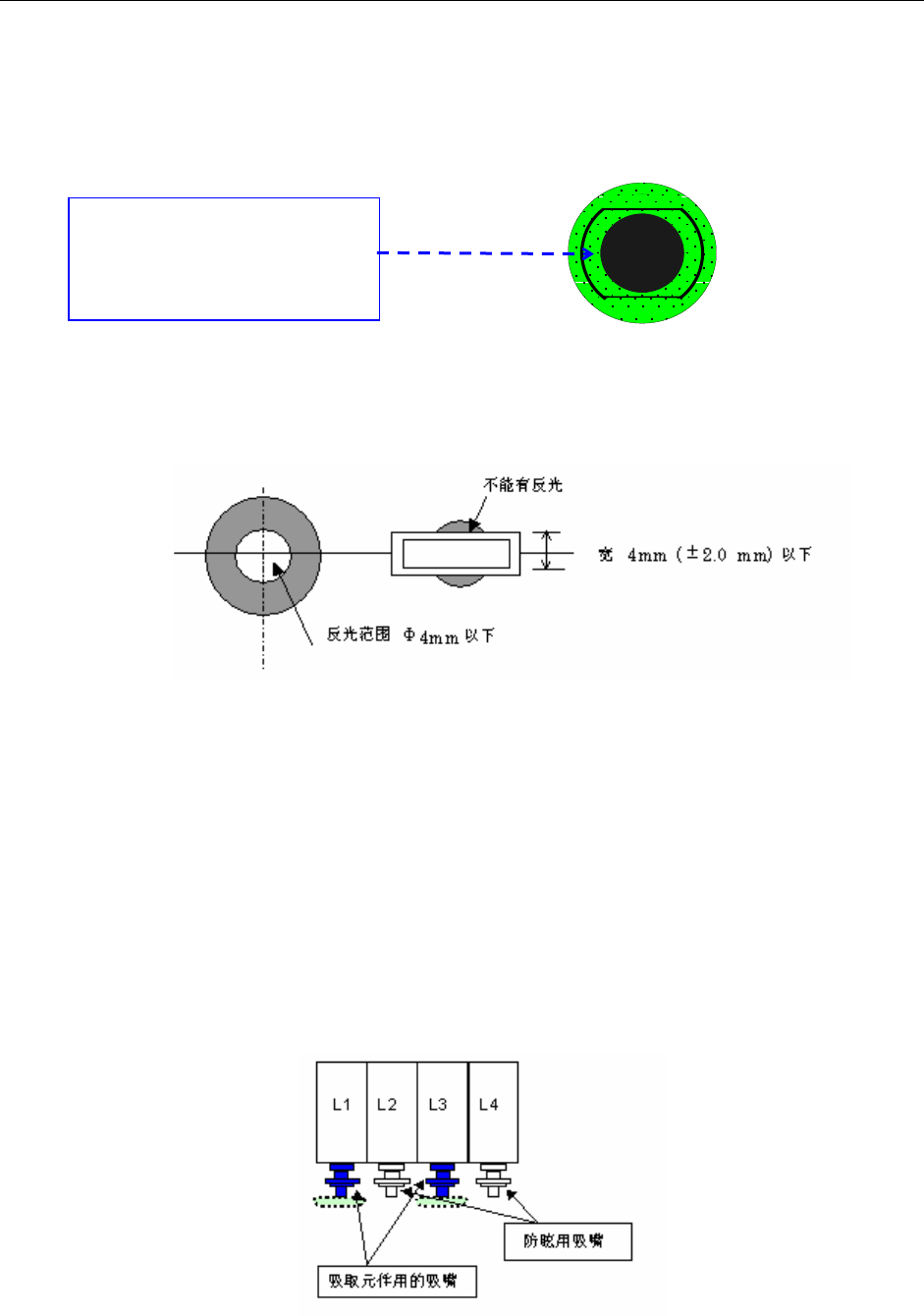

1. 从 500 号到 508 号吸嘴，下面中心金属部分涂成黑色 (参见下图)。
2.定制的下列吸嘴
订制的吸嘴，只有在VCS摄像时吸取面不反光的吸嘴才能使用。但反光范围的短边距离吸嘴
中心±2.0 mm以内的，可以使用。
*下面中央金属部分涂成黑色。
请注意：CX-1 的吸嘴成黑色，
但其他机型有的不是黑色。
3. 夹持吸嘴中涂黑的。
注 2：关于 ATC 上的吸嘴数量
1. 安装防眩光用的吸嘴
用 L 贴片头识别大型元件时，为防止邻轴的反光干扰，例如在 L1～L4 排列的四个轴中，要
跳过邻近的轴，使用 L1 和 L3、L2 和 L4。此时，没有使用的邻近吸嘴的外围、或吸嘴的外
轴的光可能反射到 VCS 摄像机中，从而影响图像识别的准确性甚至不能识别。
为防止这种现象，图像定心时生产前需要进行下列检查工作。
(1) 在开始生产之前，检查 ATC 上是否有 5 支以上的用 VCS 测不出的吸嘴
(2) 做为防眩用，在相邻的不使用的轴上，安装上 VCS 测不出的吸嘴(参见下图)
2-35
第1部 基本篇 第2章 生产
2. 关于 VCS 测不出的吸嘴数量
把生产程序安排使用的吸嘴做为防眩用安装在 ATC 上后，当需要按其本来目的使用（吸取元
件）时，还得把这些吸嘴换回来，这样有可能使生产效率降低。
为避免这种吸嘴交换动作，建议在ATC上安装：
[生产程序中使用的数量 + 2支]
安装VCS测不出的吸嘴。
[因贴片头故障而进行回避运转]
因安装防眩用吸嘴的贴片头发生故障而进行回避运行时(设置为设备运行时「不使用」发生故
障的贴片头)，无法自动安装吸嘴。为此，该贴片头不能遮挡光线的反射，从而影响图像定心
的效果。
在这种状态下要实行图像定心时，做为故障贴片头恢复正常前的对应措施，请用手动方法装
上防眩用吸嘴 (或对贴片头采取防眩措施)。
2-7-3-2 贴装裸芯片时的吸嘴
用激光定心方法贴装裸芯片时，可以使用的吸嘴为：506CC、507CC、508CC、602C 。
注意
使用 506、507、508 贴装裸芯片（正焊）和倒插片时，请使用
CX-1 专用吸嘴（吸嘴上分别有 506CC，507CC,508CC 刻印编号）。
2-7-3-3 夹具吸嘴B(用于更新生产中的偏移量)
在生产中使用“更新偏移量功能”时，需要使用夹具吸嘴 B（679 号吸嘴）。
出厂时配置在 ATC20 号位置上，但可在 ATC 的任何位置上使用。
2-36
第1部 基本篇 第2章 生产
2-8 生产画面
2-8-1 启动生产画面
从主画面选择“生产”/“基板生产”，或选择命令按钮的“生产(基板生产)”，则显示如
下的生产条件设定画面。
请在该画面上指定生产条件(参见“2-8-3生产条件画面”)。
图 2-8-1-1 生产画面
