第1部 基本篇 第2章 生产 2-8 生产画面 2-8-1 启动生产画面 从主画面选择“生产”/“基板生产”，或选择命令按钮的“生产(基板生产)”，则显示如 下的生产条件设定画面。 请在该画面上指定生产条件(参见“2-8-3生产条件画面”)。 图 2-8-1-1 生产画面 2-37
第1部 基本篇 第2章 生产
2. 关于 VCS 测不出的吸嘴数量
把生产程序安排使用的吸嘴做为防眩用安装在 ATC 上后，当需要按其本来目的使用（吸取元
件）时，还得把这些吸嘴换回来，这样有可能使生产效率降低。
为避免这种吸嘴交换动作，建议在ATC上安装：
[生产程序中使用的数量 + 2支]
安装VCS测不出的吸嘴。
[因贴片头故障而进行回避运转]
因安装防眩用吸嘴的贴片头发生故障而进行回避运行时(设置为设备运行时「不使用」发生故
障的贴片头)，无法自动安装吸嘴。为此，该贴片头不能遮挡光线的反射，从而影响图像定心
的效果。
在这种状态下要实行图像定心时，做为故障贴片头恢复正常前的对应措施，请用手动方法装
上防眩用吸嘴 (或对贴片头采取防眩措施)。
2-7-3-2 贴装裸芯片时的吸嘴
用激光定心方法贴装裸芯片时，可以使用的吸嘴为：506CC、507CC、508CC、602C 。
注意
使用 506、507、508 贴装裸芯片（正焊）和倒插片时，请使用
CX-1 专用吸嘴（吸嘴上分别有 506CC，507CC,508CC 刻印编号）。
2-7-3-3 夹具吸嘴B(用于更新生产中的偏移量)
在生产中使用“更新偏移量功能”时，需要使用夹具吸嘴 B（679 号吸嘴）。
出厂时配置在 ATC20 号位置上，但可在 ATC 的任何位置上使用。
2-36
第1部 基本篇 第2章 生产
2-8 生产画面
2-8-1 启动生产画面
从主画面选择“生产”/“基板生产”，或选择命令按钮的“生产(基板生产)”，则显示如
下的生产条件设定画面。
请在该画面上指定生产条件(参见“2-8-3生产条件画面”)。

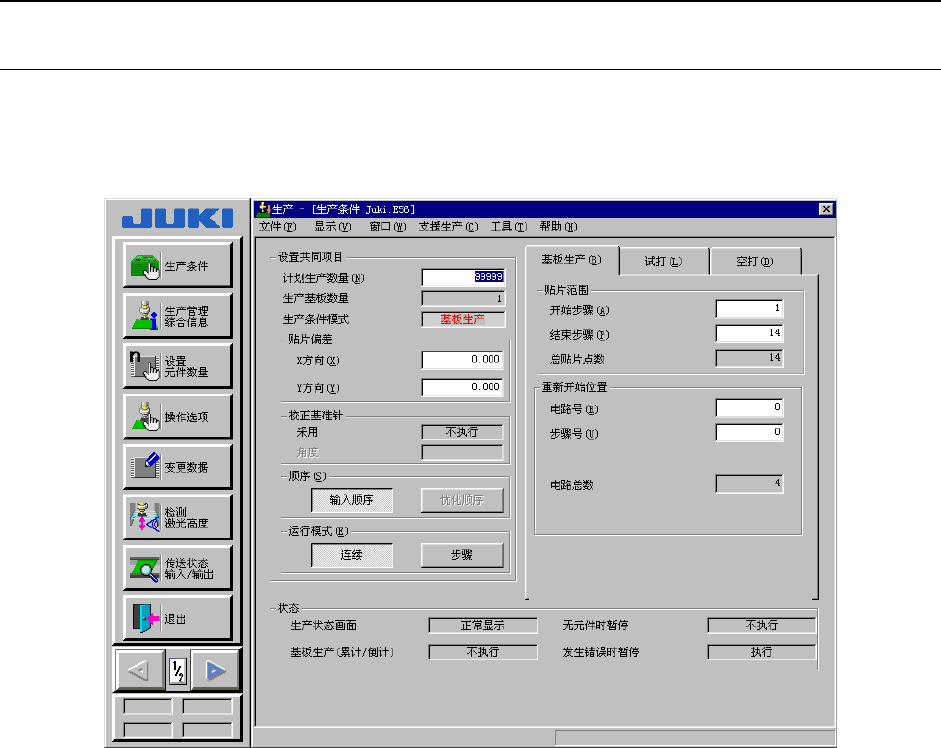

图 2-8-1-1 生产画面
2-37
第1部 基本篇 第2章 生产
2-8-2 生产条件画面
启动生产，则显示生产条件设置画面。
在“基板生产”、“试打”、“空打”各种生产模式中，设置各项生产条件。
z 个别设定项目：选择“基板生产”、“试打”、“空打”，设置条件
。
z 共同项目：设置与“基板生产”、“试打”、“空打”无关的共同项目
。
图 2-8-2-1 设置 基板生产条件
2-8-2-1 设置共同项目
1) 计划生产数量
输入计划生产数量。最初显示上一次生产时的计划数量。新设置时显示“1”。如输入“0”
时，表明计划生产量为“无限”。
2) 生产基板数量
显示已生产的基板的实际数量。实际数量在生产开始时被重设为0。(继续生产时不重设)
通常，实际数量初始状态为(0)，但选中操作选项的“生产(显示)”标签上的“累计生产基板
数量”条项时，则显示上一次生产时的实际数量。在该状态下开始生产时，则以上一次的实
际数量为开始数量，直至达到预定的生产数量为止。
生产中断、结束时，显示已生产的实际数量。
通过清除生产管理信息，可从初始实际数量进行生产。
3) 生产条件模式
在个别设置项目中选择的生产条件模式，以基板生产、试打、空打的顺序显示。
2-38
