第1部 基本篇 第2章 生产
2) 试打

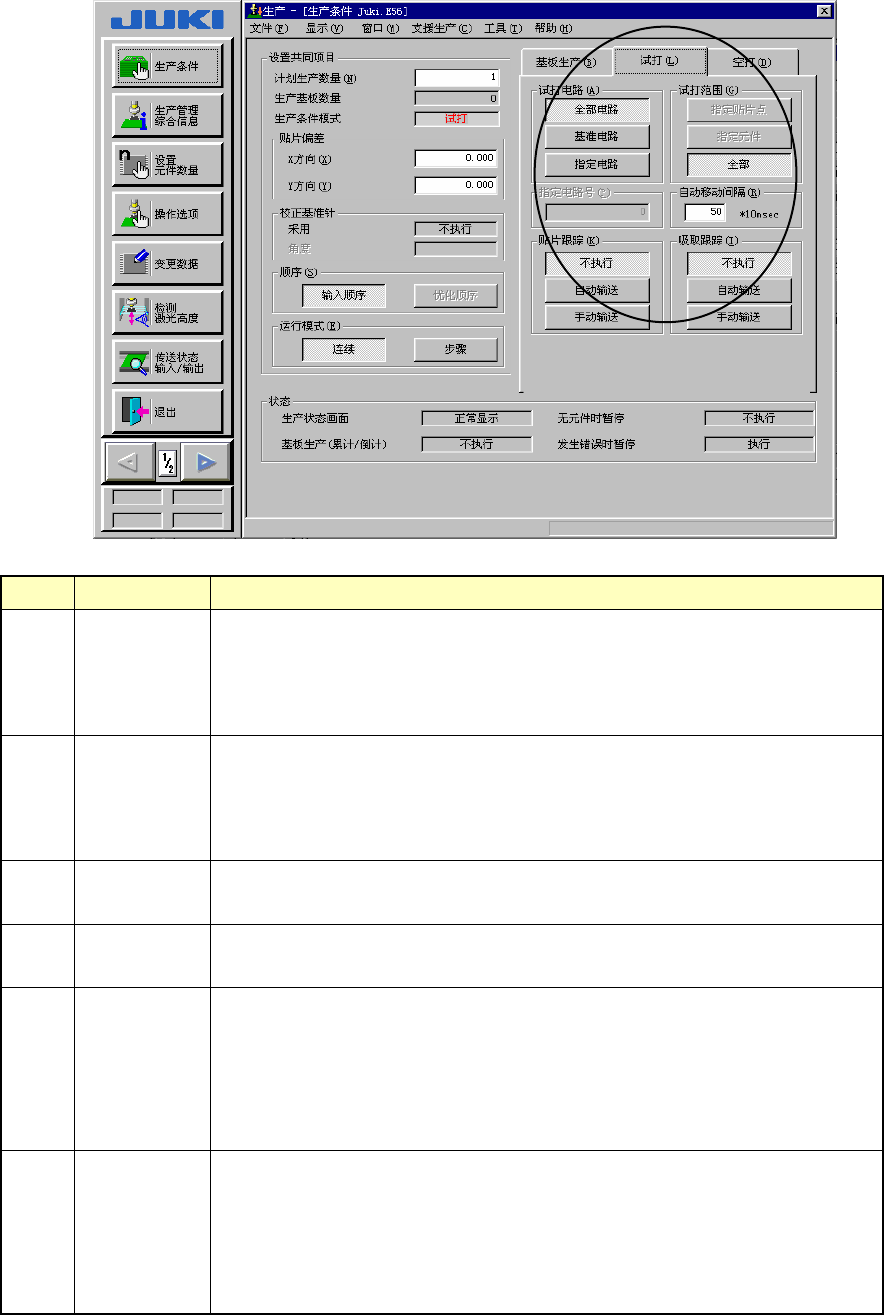

图 2-8-2-2-1 设定试打条件
No. 项目 内容
１ 试打电路
设置要试打的电路。单面基板时，不使用。
·全部电路：对全部电路试打范围中设置的元件进行贴片。
·基准电路：对基准电路试打范围中设置的元件进行贴片。
·指定电路：对指定的电路试打范围中设置的元件进行贴片。
２ 试打范围
设置试打范围。
·指定贴片点：仅试打贴片数据的试打项设置为 YES 的贴片点。
·指定元件：试打元件数据的试打项设置为进行的所有元件。
·所有点：试打所有贴片点。
３ 指定电路号
只有在试打电路中设置了指定电路时，才能指定。
仅试打指定的电路。
４ 自动移动间隔
自动传送跟踪时，需要设置在停止位置上的停止时间。
单位以 10msec(0.01 秒)为“1”。
５ 贴片跟踪
试打基板后，对是否利用摄象机进行贴片点跟踪，以及跟踪时是自动输
送还是手动输送进行设置。
·不执行：不跟踪。
·自动输送：自动跟踪贴片点。
·手动输送：停止在贴片点上，在操作人员输入后才移动到下一点。
６ 吸取跟踪
试打基板前，对是否利用摄象机进行吸取点的跟踪，以及跟踪时是自动
传送还是手动传送进行设置。
·不执行：不跟踪。
·自动输送：自动跟踪吸取点。
·手动输送：停止在吸取点，在操作人员输入后，移动到下一点。
2-41
第1部 基本篇 第2章 生产
3) 空打

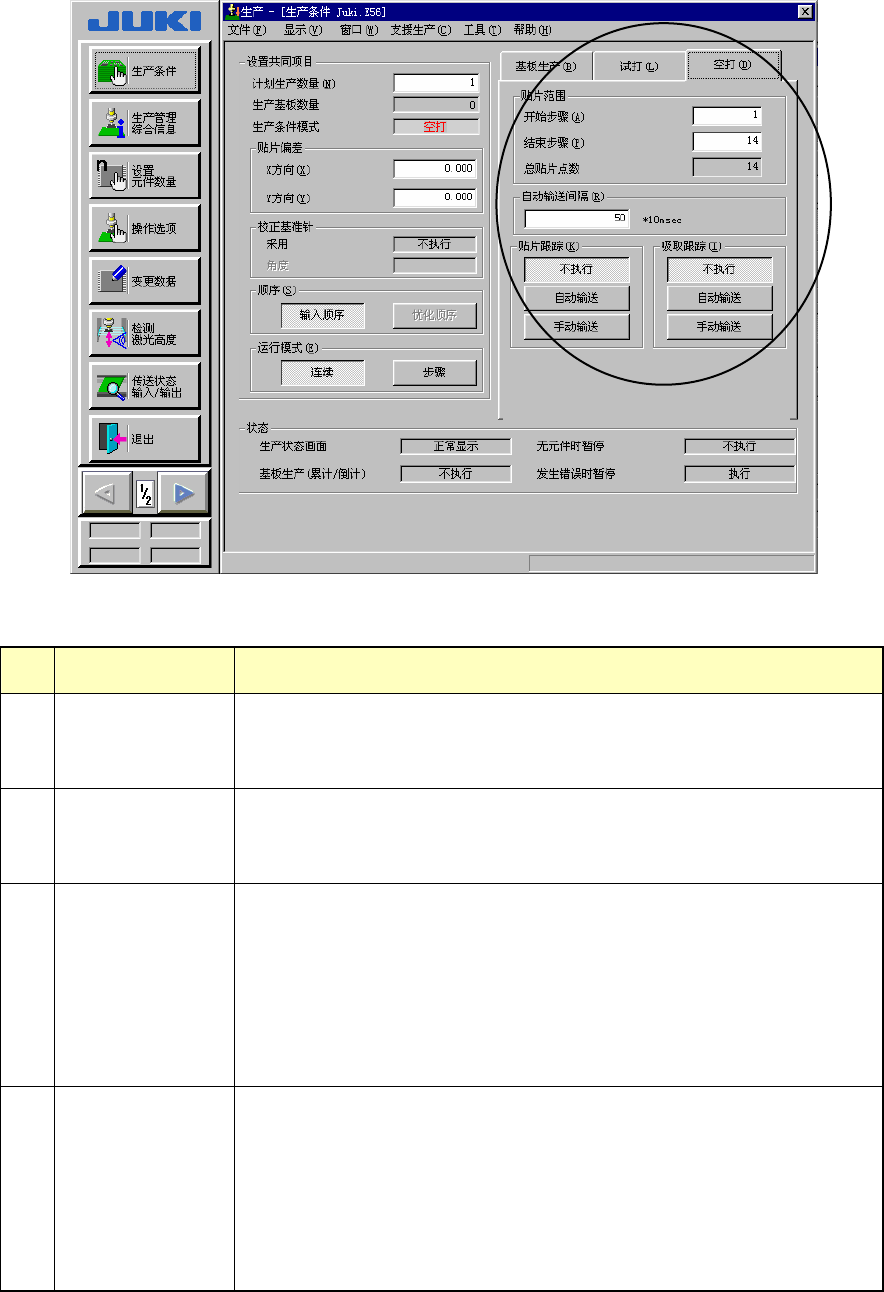

图 2-8-2-2-2 设定空打条件
No. 项目 内容
１ 贴片范围
(步骤号)
需限定贴片范围时，请输入开始步骤号和结束步骤号。在总贴片点数
项中显示每 1 电路中的总贴片步骤号。仅能指定输入顺序。
２ 自动输送间隔 自动传送跟踪时，请设定在停止位置上的停止时间。
以 10msec(0.01 秒)为“1”个单位。
３ 贴片跟踪 空打基板后，对是否用摄象机进行贴片点跟踪，以及跟踪时是自动输
送还是手动输送进行设定。
·不执行：不跟踪。
·自动输送：自动跟踪贴片点。
·手动输送：停止在贴片点，在操作人员输入后才移动到下一点。
４ 吸取跟踪 空打基板前，对是否用摄象机跟踪吸取点，以及追踪时是自动输送还
是手动输送进行设定。
·不执行：不跟踪。
·自动输送：自动对吸取点进行跟踪。
·手动输送：停止在吸取点，在操作人员输入后才移动到下点。
2-42
第1部 基本篇 第2章 生产
2-8-3 生产开始
指定生产条件，按下操作面板的<START>开关。
按下<START>开关开始生产后，显示与操作选项设置对应的生产状态画面（参见 生产状态）或生
产设备状态画面（参见生产设备状态画面）。
如果在按下<START>开关时尚未完成原点定位，请按下<ORIGIN>开关进行原点定位后，再次按下
<START>开关。
注意
按下<START>开关，贴片头立即移动，开始生产。
为避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸和头靠近装置。
在按下<START>开关前，请务必确认装置内部无人作业。
在按下<START>开关前，请确认装置附近没有会受到人身伤害的人。
在按下<START>开关前，请确认装置内部没有安装、安放会妨碍装置运行的物体(调整
工具等)。
注意
如果从未进行过送料器台架识别(在返回原点后，或升起、降下台架后)，则在移动吸取
位置前，会自动进行送料器台架识别。此时，由于贴片头会横跨供给装置的上方，因此
请勿将手、脸等靠近或伸入装置中。
关于生产中的偏差更新功能
在机器设置的“使用单元（特殊功能）”标签上选中“生产中更新偏移量”时，在生产开始时及生
产中每经过指定时间（指定“更新间隔”）后都要插进 1 分钟的校正动作。插进校正动作是在基板搬入
的时间段发生。
本项功能，具有通过重新测出激光偏差量、VCS 偏差量，对数微毫米的偏差予以校正、保持精度的
作用。
设置方法，请参见“第 8 章 机器设置”的“特殊功能”。
