第1部 基本篇 第2章 生产
(2) 各设备状态显示(例：传送方向 左->右、前面基准)
① 显示
各传感器、信号的状态以图形标记显示。
2-2

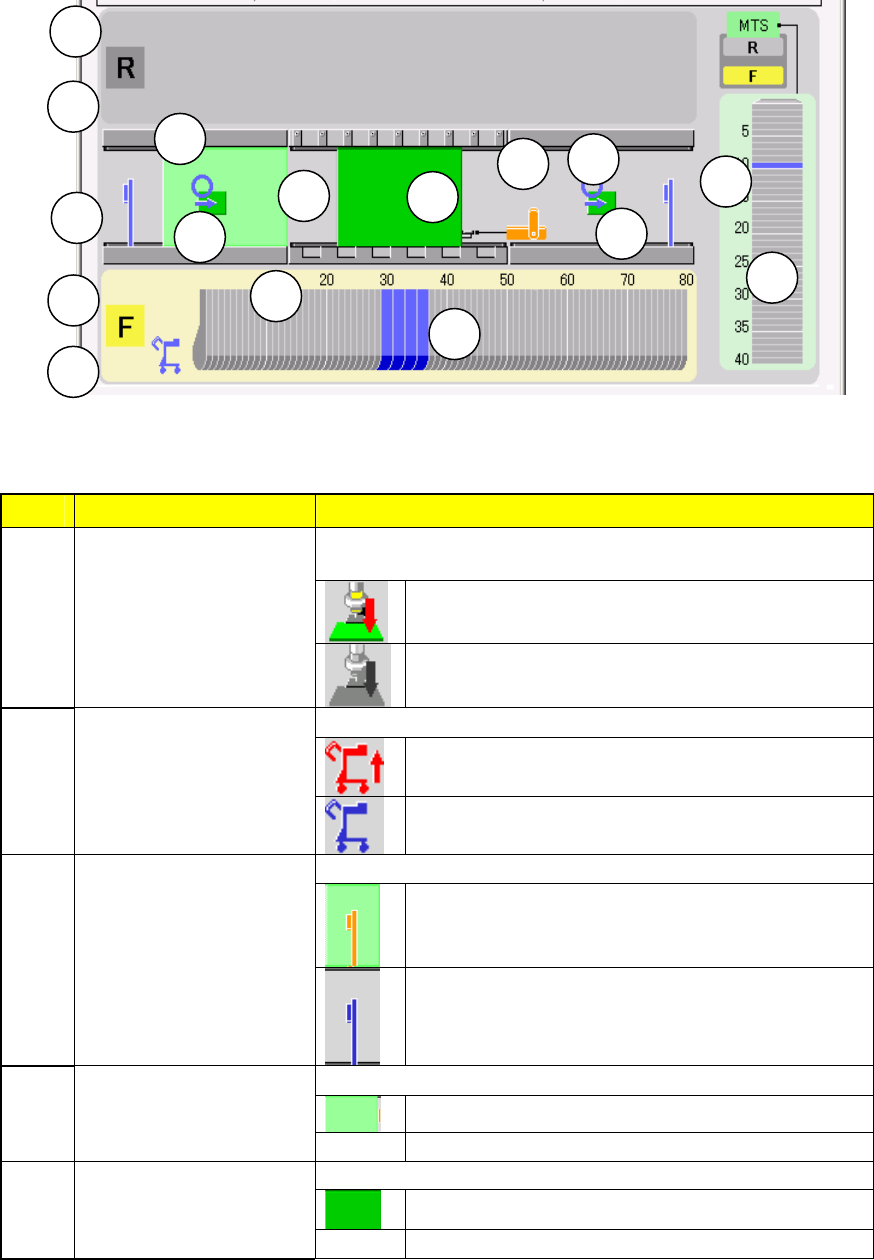

图 2-8-3-2-3 设备状态显示例
② 图形标记的说明
No 项目 显示
显示送料器台的状态。
（不间断运行时显示。）
送料器台架有效状态（生产状态）
1 送料器台状态
1-1: 前
1-2: 后
送料器台架无效状态（停止状态）
显示统一更换台位置传感器的状态。
ON 状态（台架下降）
2
统一更换台位置传感器
2-1: 前
2-2: 后
OFF 状态
显示 In、Out
｡
传感器的状态
ON 状态
3
In、Out 传感器
3-1: In 传感器
3-2: Out 传感器
OFF 状态
｡
显示等待传感器的状态
ON 状态
4 等待传感器
无显示 OFF 状态
｡
显示停止传感器的状态
ON 状态
5 停止传感器
无显示 OFF 状态
12
10
9
8-1
6
5
7
8-2
4
3-2
1-2
2-1
1-1
11
3-1
2-49
第1部 基本篇 第2章 生产
｡

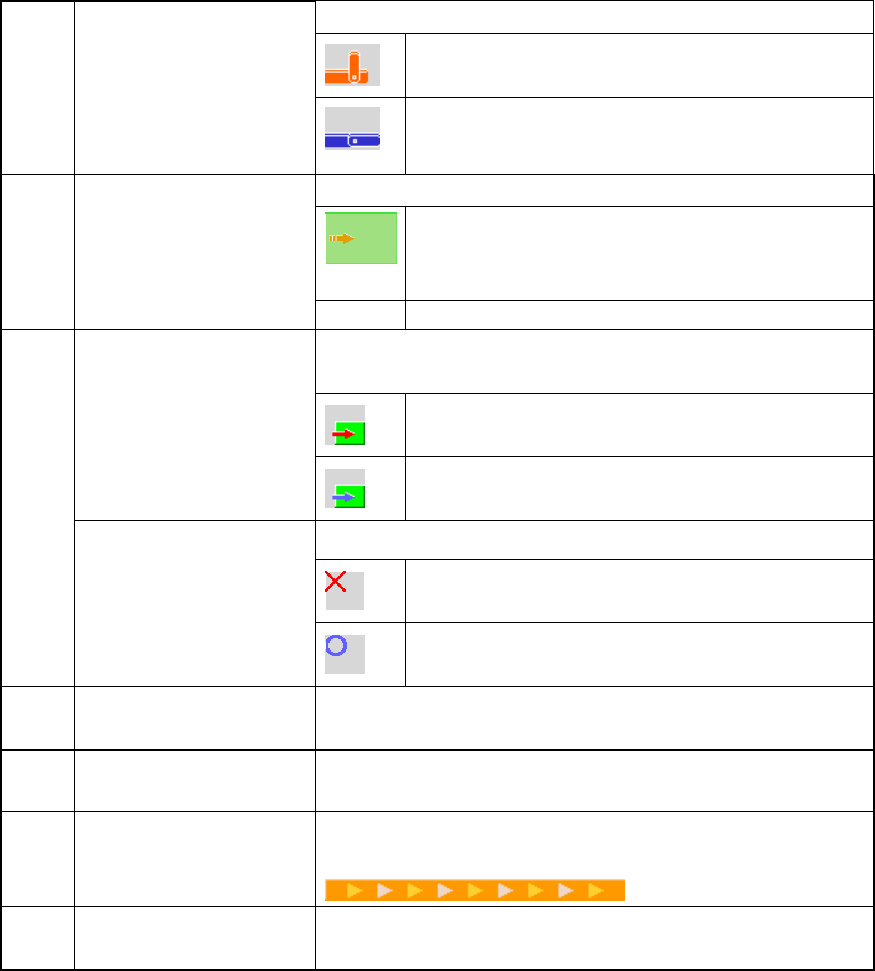

显示挡销的状态
ON 状态
6 挡销
OFF 状态
显示 C-OUT
｡
传感器的状态
ON 状态
7 C-OUT 传感器
无显示 OFF 状态
显示 Ready In/Out 信号的状态。
ON 状态
Ready In/Out
8-1:Out
8-2:In
OFF 状态
显示 Board Available In/Out 信号的状态。
ON 状态
8
Board Available
In/Out
8-1:In
8-2:Out
OFF 状态
9 送料器状态 显示送料器的状态。（包括占有位置）
蓝 ：正常状态、 黄
､
：无元件 红 ：错误状态
10 最差送料器
吸取率最低、或吸取错误最多的 3 个送料器（在操作选项“最
差送料器表示方法”中选择）用 ▲显示。
11 传送马达状态
传入、中央、传出
显示传送马达的状态。
运作中
12 托盘状态
（托盘、DTS、MTS）
显示托盘的状态。
蓝 ：正常状态、 黄
､
：无元件 红 ：错误状态
2-50
第1部 基本篇 第2章 生产
（3） 贴片头信息
图 2-8-3-2-4 贴片头显示
No
项目 显示
显示贴片头的使用状态。
贴片头正常使用状态
贴片头错误状态
1 贴片头使用状态
（左贴片头: 1～4）
贴片头未使用状态
送料器：显示贴片头吸取元件的供给装置的信息。
吸嘴：显示贴片头正在使用着的吸嘴的信息。
2
贴片头信息
错误：发生错误的情况下、显示错误信息。
错误内容为：芯片站立、无元件、LA 识别、贴片
异常、异类元件、吸取错误、吸取偏移、元件方
向、LA 角度、其他。
显示生产状态。
3 生产状态
同时吸取不成功时，显示“同时吸取偏移”。
各显示项目的说明
1
3
2
