第1部 基本篇 第2章 生产 （4） 供给装置的不同 显示 生产设备画面中的供给装置的显示是变化的。以下列举代表例子进行说明。 • 供给装置为送料器时 图 2-8-3-2-5 设备状态显示（送料器） • 供给装置包括托盘时 图 2-8-3-2-6 设备状态显示（托盘） • 供给装置包括 DTS 时 图 2-8-3-2-7 设备状态显示（DTS） 2-52
第1部 基本篇 第2章 生产
（3） 贴片头信息

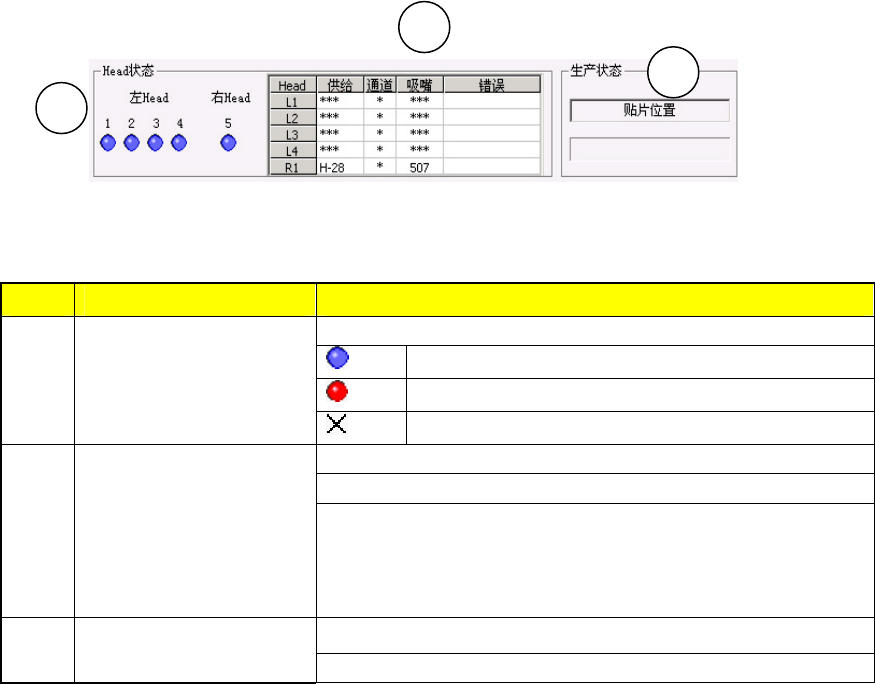

图 2-8-3-2-4 贴片头显示
No
项目 显示
显示贴片头的使用状态。
贴片头正常使用状态
贴片头错误状态
1 贴片头使用状态
（左贴片头: 1～4）
贴片头未使用状态
送料器：显示贴片头吸取元件的供给装置的信息。
吸嘴：显示贴片头正在使用着的吸嘴的信息。
2
贴片头信息
错误：发生错误的情况下、显示错误信息。
错误内容为：芯片站立、无元件、LA 识别、贴片
异常、异类元件、吸取错误、吸取偏移、元件方
向、LA 角度、其他。
显示生产状态。
3 生产状态
同时吸取不成功时，显示“同时吸取偏移”。
各显示项目的说明
1
3
2
2-51
第1部 基本篇 第2章 生产
（4） 供给装置的不同显示

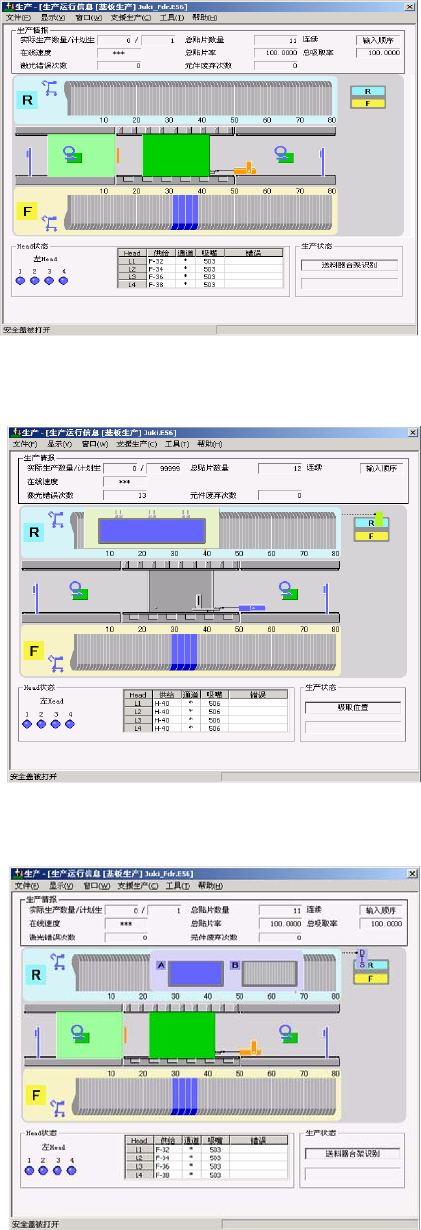

生产设备画面中的供给装置的显示是变化的。以下列举代表例子进行说明。
• 供给装置为送料器时
图 2-8-3-2-5 设备状态显示（送料器）
• 供给装置包括托盘时
图 2-8-3-2-6 设备状态显示（托盘）
• 供给装置包括 DTS 时
图 2-8-3-2-7 设备状态显示（DTS）
2-52
第1部 基本篇 第2章 生产
• 供给装置包括 MTS 时
图 2-8-3-2-8 设备状态显示（MTS）
2-53
