CX-1_使用说明书 - 第155页
第1部 基本篇 第2章 生产 2-8-3-3 暂停 要临时停止生产时，请按下操作面板的<STOP>开关。 在运行“连续”生产模式时按下<STOP>开关，或在“步骤” 运行模式中停止在“步骤”位 置上时，机器处于“暂停”状态。 暂停状态时的显示图示如下。 图 2-8-3-3-1 暂停状态时的显示 在此，若按下<START>开关，则暂停对话框消失，解除暂停状态。 若按下<STOP>开关，则转换…
第1部 基本篇 第2章 生产
• 供给装置包括 MTS 时

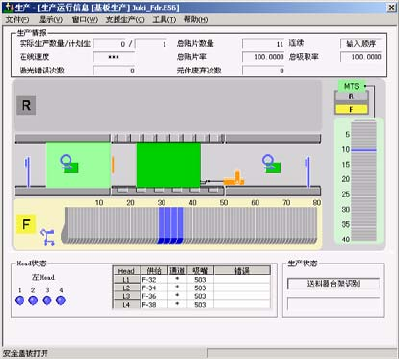

图 2-8-3-2-8 设备状态显示（MTS）
2-53
第1部 基本篇 第2章 生产
2-8-3-3 暂停
要临时停止生产时，请按下操作面板的<STOP>开关。
在运行“连续”生产模式时按下<STOP>开关，或在“步骤” 运行模式中停止在“步骤”位
置上时，机器处于“暂停”状态。
暂停状态时的显示图示如下。

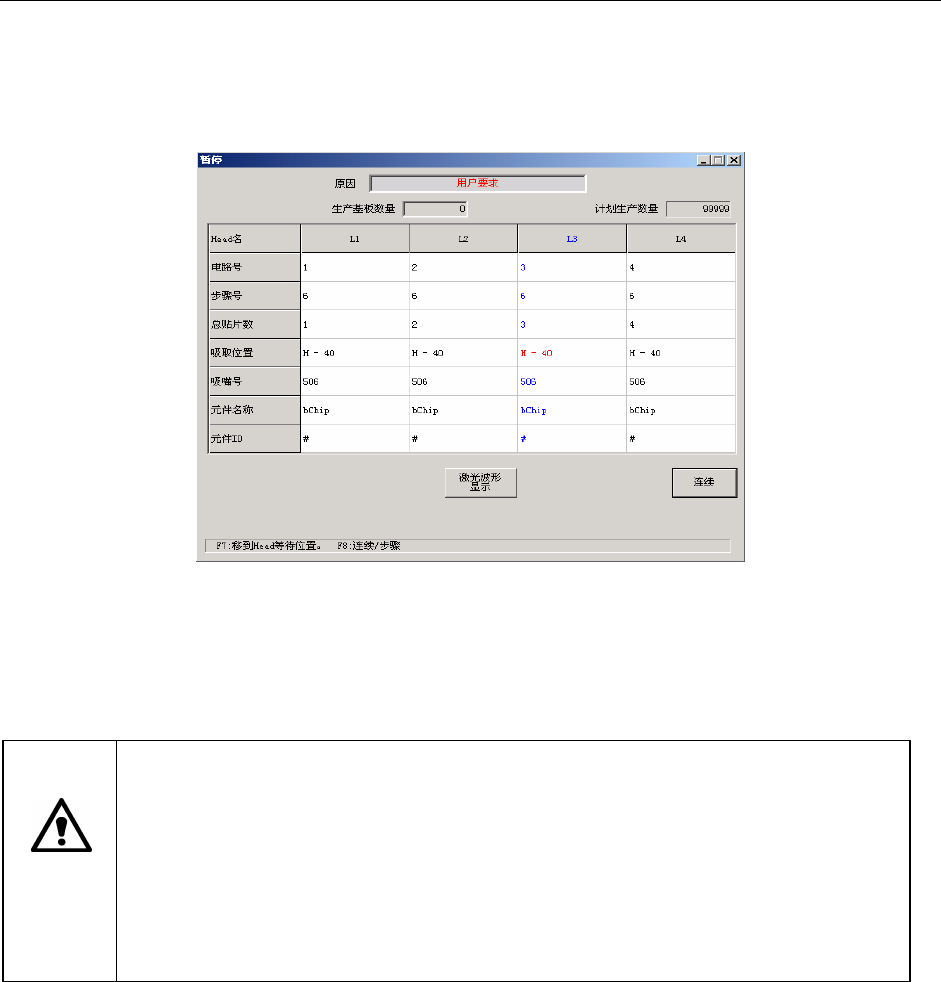

图 2-8-3-3-1 暂停状态时的显示
在此，若按下<START>开关，则暂停对话框消失，解除暂停状态。
若按下<STOP>开关，则转换为生产中断处理。
注意
按下<START>开关后贴片头立即移动，开始生产。
为避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸和头靠近装置。
在按下<START>开关前，请务必确认装置内部无人作业。
在按下<START>开关前，请确认装置附近没有会受到人身伤害的人。
在按下<START>开关前，请确认装置内部没有安装、安放会妨碍装置运行的物体(调整
工具等)。
2-54
第1部 基本篇 第2章 生产
１) 在生产条件的运行模式选项中选中“步骤”时，即使按下操作面板的<START>开关开始
生产运行，也不显示生产状态，而显示图 2-8-2-2-1。
２) 当在步骤生产中停止时，或在连续生产中处于暂停时，按下键盘的“F7”键，可将贴片
头移动到回避位置。
３) 当在步骤生产中停止时，或在连续生产中处于暂停时，按下键盘的“F8”键，或选择画
面上的“连续/步骤”按钮，可对连续/步骤进行切换。
４) 暂停状态时的示教
在生产中暂停时，根据暂停原因及暂停的位置，可以进行下列数据的示教。
吸取数据 贴片数据
标记
数据
暂停原因 暂停位置
X,Y Z X,Y Z X,Y
备注
吸取位置 ○ ○
·根据用户按键要求
·外罩打开
·送料器台架下降
·检测到送料器悬浮
贴片位置 ○
·从 XY 示教开始
·有效的 HOD 设备键
为摄像机键、贴片
头键。
标记识别错误 标记位置 ○ ·仅摄像机键有效
1. 吸取位置的示教，限于按 “输入顺序”贴片、依次吸取时才可。
(同时吸取时不能示教。)
2. 对多面基板贴片位置的示教，仅限于进行基准电路贴片时才可；而对基准电路中检测
出坏标的基板，不能进行示教。
3. 在示教中可读入的示教项目，只限于按动 HOD 的［ENTER］键前、HOD 上 LED 亮灯的
项目数据，如果想通过示教取得 XYZ 的全部数据，请分别进行示教取得。
4. 托盘元件的吸取位置，不能进行示教。
2-55
