CX-1_使用说明书 - 第163页
第1部 基本篇 第2章 生产 2-9-2 生产信息 可显示每1张基板的在线速度（生产节拍）、总贴片率、总吸取率、真空值信息。 1 ) 生产信息的显示条件 ① 当生产模式为基板生产时 ② 总 贴片率与总吸取率在下一次生产时，将在上一次 显示的数据基础上追加、继续收集。 若要刷新重新开始，则需清除上一次的生产管理信息。 2) 生产信息显示画面 从菜单栏中单击“窗口”/“生产信息”后，显示如下画面。 图 2-9-2-1 生产信息 2-62
第1部 基本篇 第2章 生产
● 数据的更新
◆生产中(生产运行中)：在生产中数据不会变动。只有按了各按钮、或重新显示画面时，数据
才会更新，显示图 2-9-1-4 吸取率最差顺序。
◆生产暂时停止中：数据会自动更新，显示图 2-9-1-4 的吸取率最差顺序。
4) 生产管理信息的管理
① 清除
生产管理信息可以用菜单栏的“窗口”/“生产管理信息”/“清除”来清除。
② 生产管理信息的保存
生产结束后，可执行“文件”的“保存”、“另存为”，分类保存生产管理信息。
此外，也可通过“退出”画面的对话框来保存生产程序，以保存生产管理信息。
③ 切换显示生产管理信息
显示生产管理信息的综合、前侧、后侧、托架(或 DTS)、MTS 时，画面的下部显示有“综合”、
“前面”、“后面”、“托架”(或 DTS)、“MTS”、“清除”的选择按钮。可使用这些按钮来显
示、清除各种生产管理信息。
2-61
第1部 基本篇 第2章 生产
2-9-2 生产信息
可显示每1张基板的在线速度（生产节拍）、总贴片率、总吸取率、真空值信息。
1) 生产信息的显示条件
① 当生产模式为基板生产时
② 总贴片率与总吸取率在下一次生产时，将在上一次显示的数据基础上追加、继续收集。
若要刷新重新开始，则需清除上一次的生产管理信息。

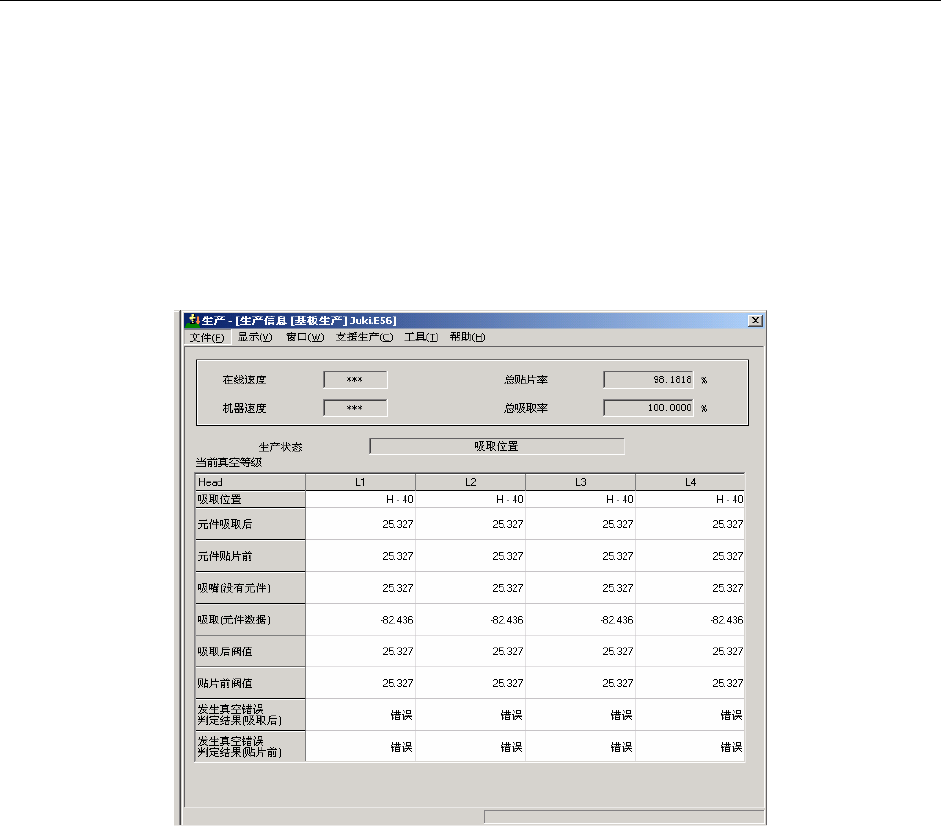

2) 生产信息显示画面
从菜单栏中单击“窗口”/“生产信息”后，显示如下画面。
图 2-9-2-1 生产信息
2-62
第1部 基本篇 第2章 生产
3) 生产信息显示项目
No. 项目 内容
１ 在线速度
表示已生产的每 1 张基板，从释放前一个基板到释放下一个
基板之间的时间。
２ 机器速度 表示已生产的每 1 张基板，从基板钳夹到释放的时间。
３ 总贴片率 机器整体的实际贴片率。
４ 总吸取率 机器整体的吸取率。
５ 生产状态
当前的生产状态。
详细情况请参见生产状态画面中的生产状态项目。
6 吸取位置 显示正在吸取元件或正在向吸取位置移动。
7 元件吸取后 显示贴片头吸取元件后当时的真空水平。
8 元件贴片前 显示贴片头在元件贴片前当时的真空水平。
9 吸嘴 (没有元件) 显示贴片头贴装吸嘴 (无元件)当时的真空水平。
10 吸取 (元件数据) 显示贴片头吸取元件 (元件数据)当时的真空水平。
11 吸取后阈值 吸取元件时为判定有无贴片头元件所需的真空压力阈值
12 贴片前阈值 元件贴片时为判定有无贴片头元件所需的真空压力阈值
13
发生真空错误判定结果
(吸取后)
显示吸取后的阈值与当前真空水平比较判定的结果。
14
发生真空错误判定结果
(贴片前)
显示贴片前的阈值与当前真空水平比较判定的结果。
通过点击选菜单栏的“窗口”/“生产管理信息”/“清除”，来清除生产信息的总贴片率
和总吸取率。
此外，读取文件时，总贴片率、总吸取率将被清除。
◇ 在生产运行中、空运行中都显示在线速度和机器节拍。但在空运行中显示的是上一次生
产的在线速度和机器节拍。
◇ 真空水平的值仅在生产运行中显示。
2-63
