第 1 部 基本编 第 2 章 生产
2-10 工具
2-10-1 设置元件数
要进行剩余元件的管理，需要输入所要管理的剩余数量。不输入时，托盘会自动根据元
件数据上的托盘信息计算出元件数量，把供料器则设定为“0”，对供料器元件的剩余数量不
进行管理。
请在吸取数据设置的元件供给组件(供料器、托架(或DTS)、MTS)上设置各自的元件后，
再在主机上设置元件数。
当供料器、托架(或DTS)、MTS发生吸取重试超次时，会判断为元件用完、跳过去继续生
产。
经过调整使之可以吸取元件后，要使其继续生产，必须清除错误。清除错误的工作，是
要在设置元件数时进行的。
单击菜单栏的 “工具”/“设置元件数”后，显示“设置元件数”画面。
选择供给装置。

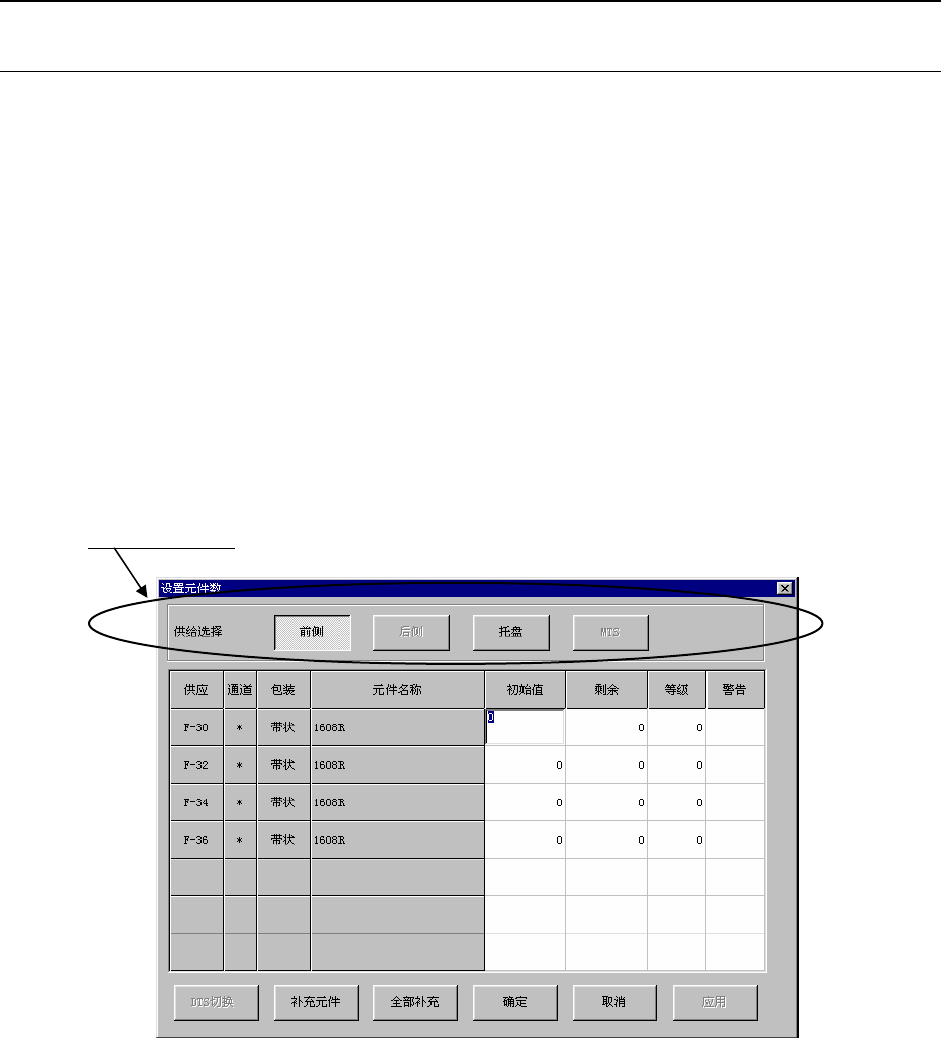

图 2-10-1-1 设置元件数画面
2-71
第 1 部 基本编 第 2 章 生产
① 调出时显示的项目
NO. 项目 内容
１ 供给 显示元件的供给位置。
(F：前面、R：后面、H：托架、MTS、DTS)
２ 通道
当使用管状供料器时显示通道。
当使用 DTS 时显示托盘编号。
３ 包装形态 显示元件的包装形态。(带状、管状、托盘、散件等)
４ 元件名 显示元件名。
② 设置项目
NO. 项目 内容
１ 初始值
按包装形式设置供给的使用前的元件数量。初始值输入或变更后，自
动复制到剩余数量项目中。
·包装形式为托盘式时，根据元件数据上的行数、列数，自动设置。
·供料器元件，设置维持 0 时，不进行剩余数量的递减管理，而持续
进行贴片，直到发生重试超次。若设置 0 以外的值，在按下“补充”
按钮时，可显示剩余数量。
２ 剩余
·参照元件数时，显示当时的元件剩余数量。进行生产时，根据生产
数量，剩余数量递减。
·初始值为 0 时，不进行递减。
·改变初始值时，剩余数量也变为与之同一数值。也可根据供给的元
件变更剩余数量。
元件剩余数量少于标准数量时，出现黄灯警告。
３ 等级
元件剩余数量少于标准数量时，出现黄灯警告。
初始值设为 0 时功能不生效。
输入初始值时，标准将被初始化。
４ 警告
显示元件供给错误。
* ：表示剩余数量低于标准。
E ：表示吸取重试超次，元件吸取被中止。
解除方法…输入剩余数量，或执行补充命令，即可解除警报。
·使用托盘时，剩余数量为 0 时会报错。
·有多个托盘时，只检查最后一个托盘的剩余数量，用黄色信号灯闪烁报警。
③ 黄色信号灯闪烁
在下述场合，主机的黄色信号灯闪烁，提醒操作人员。
供给装置 信号灯呈黄色闪烁的条件
1 带状供料器
管状供料器
散件供料器
各供料器
·当元件剩余数量低于警告标准时
·发生吸取重试超次时
2 托盘
(托架 DTS)
MTS
每个托盘
·当元件剩余数量低于警告标准时
·发生吸取重试超次时
·设定的元件已全部用完时
2-72
第 1 部 基本编 第 2 章 生产
④ 按钮说明
NO. 项目 内容
１ DTS 更换 更换 DTS 的托盘。当生产程序中没有 DTS 元件时不能选择。
２ 补满元件 在光标所在行的剩余数量上输入初始值，清除全部警告。
３ 全部补满 补满所有元件。
４ 确定 确定设置内容并结束，返回读出的生产条件或生产状态画面。
５ 取消
不确定元件数量设置内容而将其结束，返回读出的生产条件或生产
状态。
６ 适用 确定元件数量设置内容。
⑤ 剩余数量的设定方法
点击跟踪球的右键，从对话框的列表，设定以下内容。
NO. 项目 内容
１ 补满元件 在光标所在行的剩余数量上输入初始值，清除全部警告。
２ 全部补满 补满所有元件。
