第 1 部 基本编 第 2 章 生产
① 检查对象元件
显示元件的内容。
② 元件吸取位置
显示元件的吸取位置内容。也可更改前代替元件及后代替元件的吸取位置。
● 送料
顶推一下供料器，送出元件(32mm的带状除外)。
● 把检查结果反映到吸取数据
选择是否将使用HOD进行示教的结果反映在吸取数据中。不选中此项时，坐标仅适用于
此次吸取。
③ SOT方向检查结果
检查后，识别方向检查结果显示为OK或NG。图像识别失败时，显示检查错误。

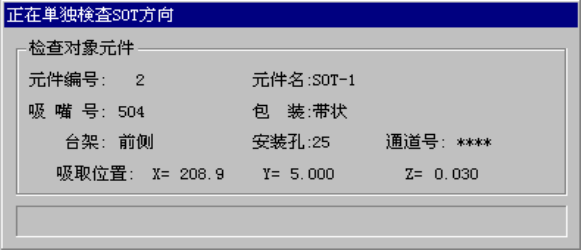

点击“单独检查”按钮，执行单独检查后显示如下画面。
图 2-10-6-2-3 SOT 方向单独检查
· 检查对象元件
显示检查中的元件的内容与当前的动作。
2-93
第 1 部 基本编 第 2 章 生产

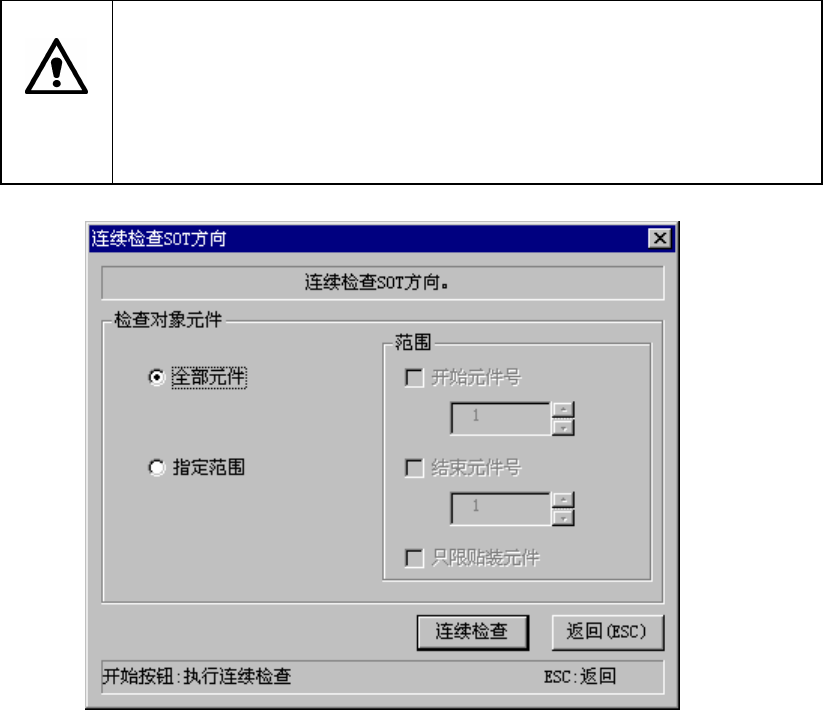

5) SOT 方向连续检查
从菜单栏中选择“工具”/“检查”/“SOT方向连续检查”，显示如下画面。单击“连续检查”
后开始检查。
注意
按下“连续检查”后贴片头立即移动，开始生产。
为避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸和头靠
近装置。
在点击“连续检查”前，请务必确认装置内部无人作业。
在点击“连续检查”前，请确认装置附近没有会受到人身伤害的人。
在点击“连续检查”前，请确认装置内部没有安装、安放会妨碍装置运行的
物体(调整工具等)。
图 2-10-6-2-4 进行 SOT 方向连续检查
(1) 检查对象元件
只对与元件数据的某些条件一致的元件进行检查时，进行此项设置。
① 全部元件
检查所有的元件数据。
② 指定范围
在对象元件中，需要再集中于某些特定的元件编号时, 请选中此项选项，则可选择如下
内容。
● 开始元件号
指定开始检查的元件数据编号。
● 结束元件号
指定结束检查的元件数据编号。
● 只限贴装元件
只有需要实际使用贴片数据时，选中此项。
2-94
第 1 部 基本编 第 2 章 生产
单击“连续检查”按钮时，显示画面询问对极小元件的废弃方法。
图 2-10-6-2-5 确认归还元件
① 每次废弃
元件按“元件废弃”的设置废弃。
② 每次归还
把元件返回原来的供给装置。
③ 每次询问
每次检查结束时显示确认画面。
连续检查中显示所检查的元件内容、进行情况和检查结果。
图 2-10-6-2-6 SOT 方向连续检查中
· SOT 检查结果
检查后，以“OK”或“NG”显示检查结果。
