第 1 部 基本篇 第 2 章 生产 5) 元件 用完供给装置的跟踪及吸取位置校正 ① 可跟踪的供给装置 可对带状供料器、 管状供料器、 散件供料器中所有发生重试超次或元件用完的供给装置进 行跟踪。但不包含已被设定为“未使用”的装置。 ② 进入跟踪模式的方法 按HOD的 CAMERA 、 HEAD 、 HMS 驱动键，进入跟踪模式。 ③ 其他操作 其他操作与吸取位置跟踪相同。 注意 按下<START>开关后贴片头立即移动，开…
第 1 部 基本篇 第 2 章 生产
3) 重新生产模式
重新开始生产，有两种运行模式：“重试”模式、“跳过”模式。
表 2-11-1-1 重新开始生产时的动作模式
重新开始模式 重新开始生产的运行动作
重试 检索所有元件用完的替代供料器，如果所有供料器里的元件都已用完，则补
满所有这些供料器，从该吸取贴片循环起,重新开始生产。
跳过 跳过已用完的元件，从下一个吸取循环重新开始生产。
4) 操作选项的各种动作
操作选项的选择项目 元件用完时的动作内容
元件用完时，测量元件高度。
测量已用完的芯片、圆筒形芯片元件高度后，重新开始
生产动作。
元件用完重新运行时，进行验证
检查。
对已用完的芯片、圆筒形芯片元件进行验证后，重新开
始生产动作。
元件用完重新运行时，进行 SOT
方向检查。
对已用完的 SOT 元件的 SOT 进行方向检查后，重新开始
生产动作。
元件用完重新运行时，进行吸取
跟踪。
进行吸取跟踪后再重新开始生产动作。
在执行前显示图 2-11-1-2 的自动吸取跟踪设置画面。输
入运行元件的短边最大值后，再按<START>。
1. 选中操作选项的“元件用完重新运行时测定元件高度”，并选中“元件用完重新运行时进行
验证”或“元件用完暂停重新运行时进行 SOT 方向检查”时，则在测定完全部需进行元件
高度测定的对象元件后，再进行“验证”或“SOT 方向检查”。“元件高度测定”与“验证”
或“SOT 方向检查”不交互进行。
对元件高度测定失败的元件，不进行“验证”或“SOT 方向检查”。
2. 当选中操作选项“生产(暂停)”中的“元件用完重新运行时进行验证”时，请取消“生产(功
能2)”“吸取跟踪后进行验证”的选择。
3. 当选中操作选项“生产(暂停)”的“元件用完重新运行时进行 SOT 方向检查”时，请取消
“生产(功能 2)”“吸取跟踪后进行 SOT 方向检查”的选择。
L

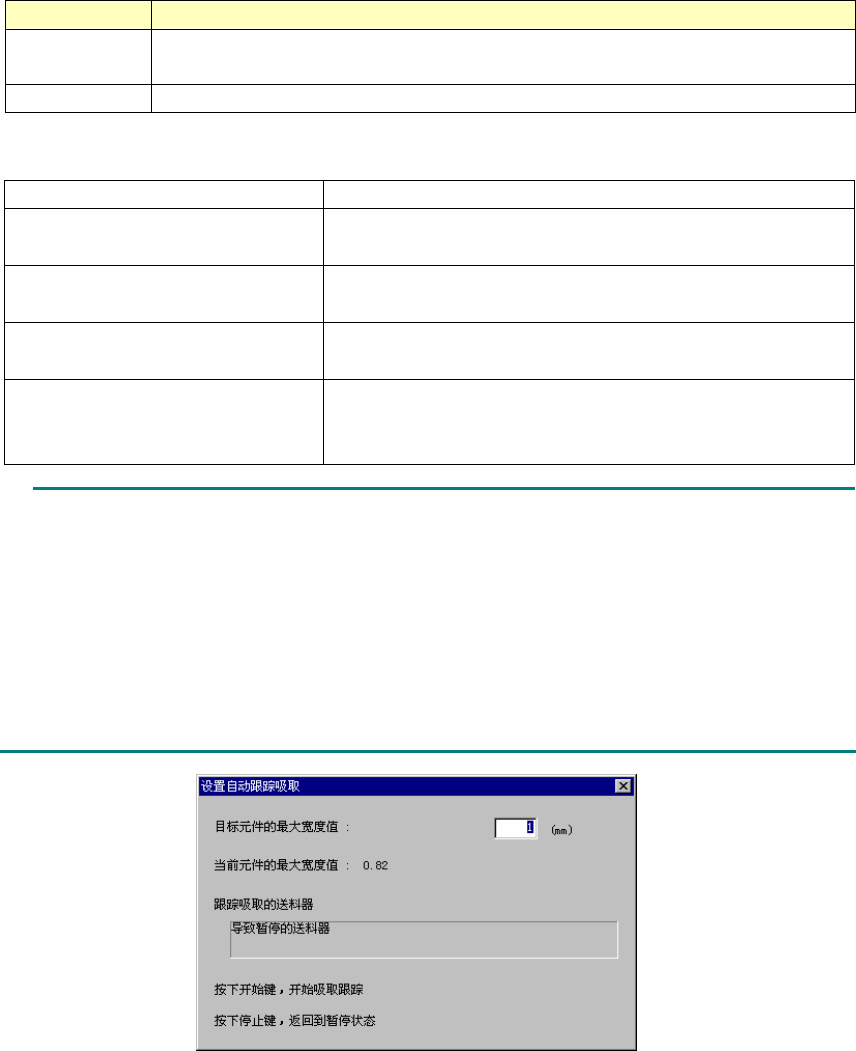

图 2-11-1-2 自动吸取跟踪设置画面
2-110
第 1 部 基本篇 第 2 章 生产
5) 元件用完供给装置的跟踪及吸取位置校正
① 可跟踪的供给装置
可对带状供料器、管状供料器、散件供料器中所有发生重试超次或元件用完的供给装置进
行跟踪。但不包含已被设定为“未使用”的装置。
② 进入跟踪模式的方法
按HOD的CAMERA、HEAD、HMS驱动键，进入跟踪模式。
③ 其他操作
其他操作与吸取位置跟踪相同。
注意
按下<START>开关后贴片头立即移动，开始生产。
为避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸和头靠近装
置。
在按下<START>开关前，请务必确认装置内部无人作业。
在按下<START>开关前，请确认装置附近没有会受到人身伤害的人。
在按下<START>开关前，请确认装置内部没有安装、安放会妨碍装置运行的物体
(调整工具等)。
6) 详细信息
按下“详细错误”按钮，则显示发生错误的贴片头列表。

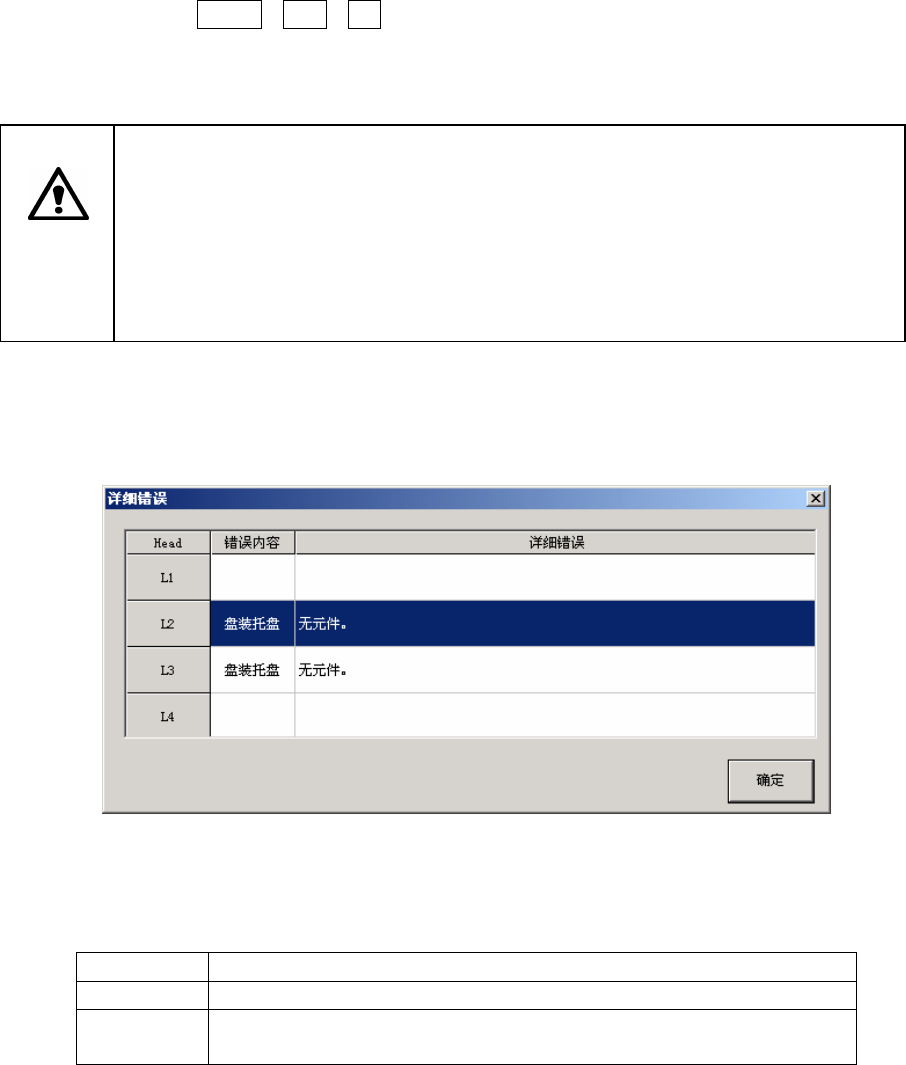

图 2-11-1-3 详细错误信息画面
关于错误内容的详细情况，请参见“2-10-5 重试列表”。
<OK> 按下该按钮，关闭详细错误信息画面。
<START> 按下该开关，关闭详细错误信息画面及元件用完画面，重新开始生产。
<STOP> 按下该开关，关闭详细错误信息画面，显示中断选择时的画面，询问
是否中断生产。
2-111
第 1 部 基本篇 第 2 章 生产
7) 设置元件数量
补充元件后，请根据需要设置元件数量(参见“2-10-1 设置元件数量”)。
8) 未选中操作选项的“元件用完时暂时停止”时
对可贴片的所有元件进行贴片后，在释放基板前，显示如下画面。

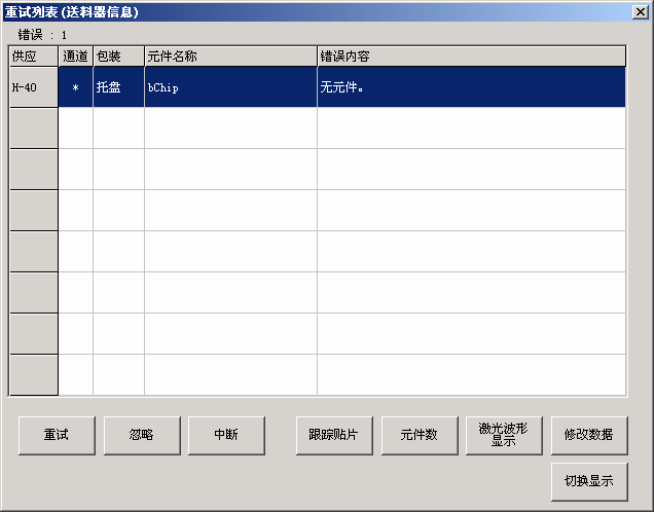

图 2-11-1-4 重试一览显示(供给装置信息)
●重试：将所有元件的剩余数补满后，从该吸取贴片循环起重新开始生产。
●忽略：忽略错误内容，生产下一张基板。
●中断：中断生产。
●跟踪贴片：进行吸取位置校正处理。
●元件数：可进行元件数量的设定。
●切换显示：切换“未贴片列表”与“供给装置信息”显示。
●修改数据：可变更元件数据。
2-112
