第 1 部 基本篇 第 2 章 生产 2-11-3 发生标记识别错误 BOC标记、区域标准标记识别出错时，则显示如下的画面，并进入暂停状态。 图 2-11-3-1 BOC 标记识别错误 <处理步骤> 1) 选择 HOD 的摄象机，进行示教。 2) 可选择“生产重新开始模式” 。请根据情况选择。 ● 在同一位置重试 忽略已示教的位置，再进行标记识别。 ● 在示教位置重试 由于基板的加工偏差等原因， 标记与检测框重叠时请选择此项…
第 1 部 基本篇 第 2 章 生产
2) 发生错误的供给装置的跟踪及吸取位置校正
与元件用完时的暂时停止相同
3) 详细信息
与元件用完时的暂时停止相同(参见2-11-1 元件用完)
但当发生共面性错误时，会显示“取得共面信息”按钮。
● 取得共面性信息
当出现共面性错误时，在错误详细信息画面(图2-11-2-3)中显示“取得共面信息”按钮。
图 2-11-2-3 取得共面性信息的按钮
◇ 按此按钮可取得共面性信息，用记事本形式进行显示。
此外，右击发生共面性错误的贴片头的相应行，则显示“取得共面信息”一览。可从一览
表中选择共面性信息，并以记事本的形式进行显示。
此外，当出现共面性错误，显示暂时停止的对话框时，也会同样显示一览表。
关于输出共面性信息，请参见附录错误提示表。
2-114
第 1 部 基本篇 第 2 章 生产
2-11-3 发生标记识别错误
BOC标记、区域标准标记识别出错时，则显示如下的画面，并进入暂停状态。

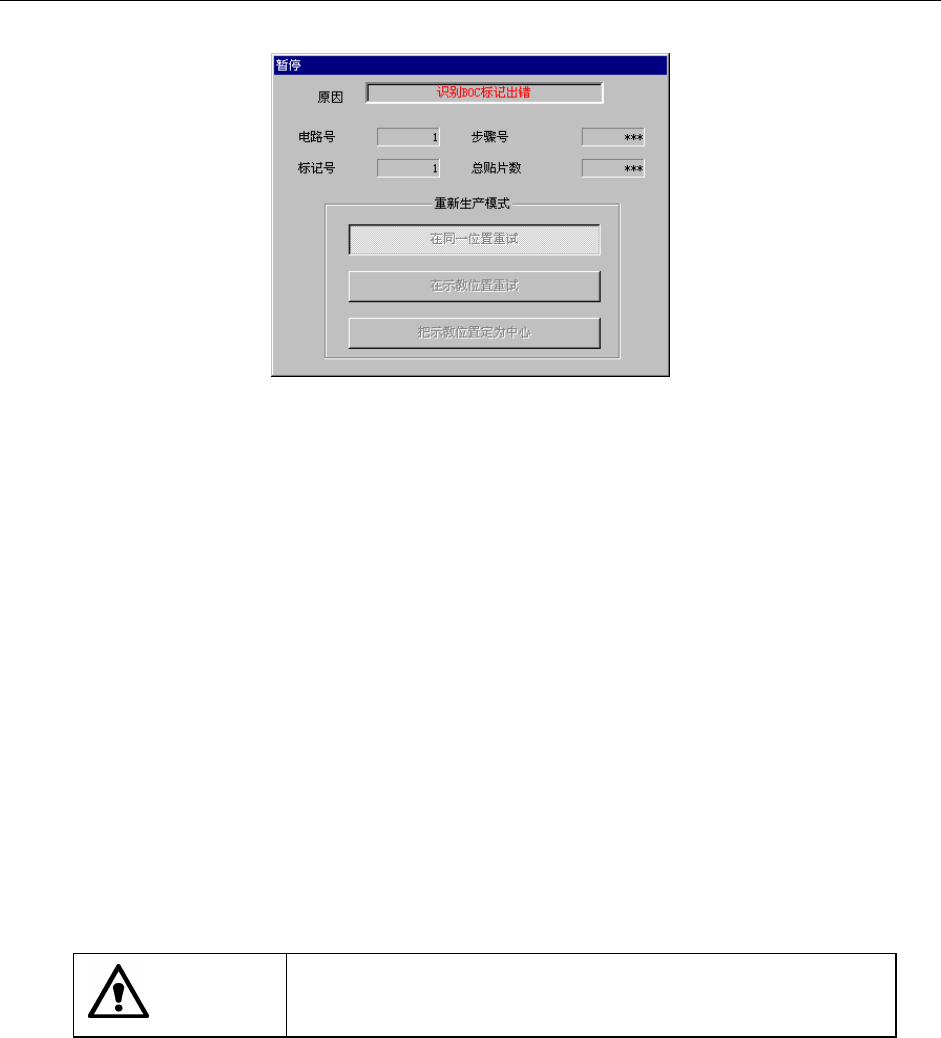

图 2-11-3-1 BOC 标记识别错误
<处理步骤>
1) 选择 HOD 的摄象机，进行示教。
2) 可选择“生产重新开始模式”。请根据情况选择。
● 在同一位置重试
忽略已示教的位置，再进行标记识别。
● 在示教位置重试
由于基板的加工偏差等原因，标记与检测框重叠时请选择此项。可在示教位置，再进行
标记识别动作。
● 把示教位置定为中心
标记因氧化等原因而无法识别时选择此项。把已示教位置作为标记位置校正贴片。因此，
请在正确执行示教后再选择此项。
3) 按<START>开关后，即可重新开始。
注意
此项选择仅对现在定心的基板有效。因此，下次基板开始，仍以
生产程序的值为有效值。如果批量生产的标记有变更，请在生产
程序中进行重新编辑。
2-115
第 1 部 基本篇 第 2 章 生产
2-11-4 吸取位置校正识别错误
在吸取位置校正识别中发现有错误时，会显示图 2-11-4-1，设备进入暂停状态。这是因为在
“重新生产模式”选中“在同一位置重试”设置选项的结果。在这种情况下，可以选择[缩小剩余
元件数后识别下一个元件]，但除此以外，不能改变为其他的重新开始模式。

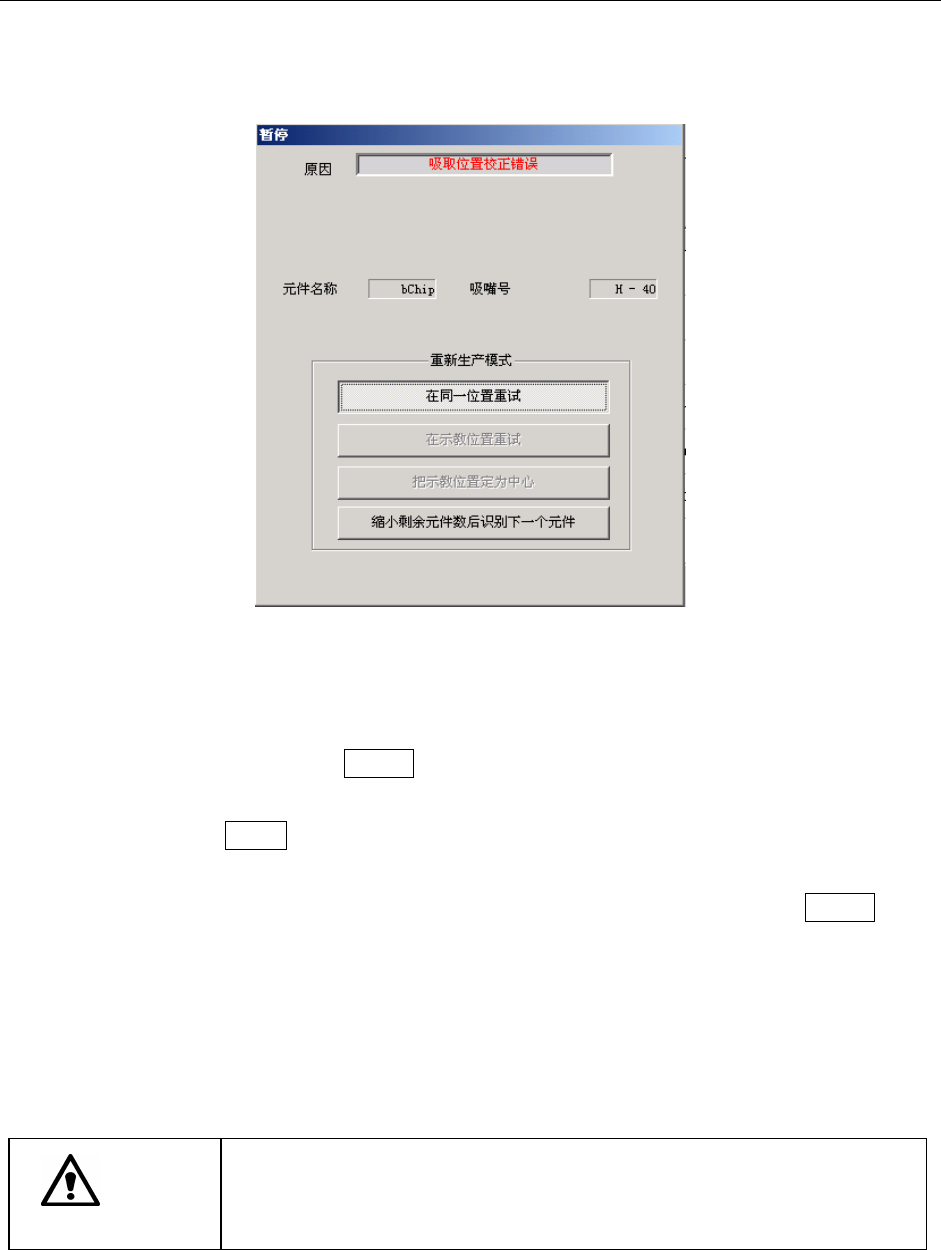

图 2-11-4-1 识别错误对话框
吸取位置校正发生错误暂停时，只有进行识别吸取位置校正、或通过示教把目测确认的坐标做
为坐标标记重新开始生产，否则不能正确地吸取元件。
在这种情况下，按下 HOD 的 CAMERA 键，摄像机会移动到对话框显示的坐标上，对吸取位置校
正识别坐标进行示教。
在按下 HOD 的 ENTER 键退出、单选按钮显示为浓黑色时，可用示教的坐标进行标记识别、或
通过目测标记，进入继续生产。
务请注意：进行过一次示教，选择的按钮变为浓黑色，为重新进行示教而按下 CANCEL 键使之
中断时，则会退回到没有进行示教的同一画面。（出现这种情况时，需要重新进行示教）
在这种情况下的示教只对该元件有效，如果别的元件多次发生识别错误时，则需要结束生产程
序，重新打开生产程序编辑，修改设置吸取坐标和识别条件。
按下主机操作面板的<START>开关，可以继续开始运行生产，按下<STOP>开关时，则显示中断
对话框，开始运行中断动作。
注意
为防止人身受损伤，在操作ＨＯＤ过程中，请不要将手放入机器内部，同
时，不要将脸、头靠近机器设备。
生产中断时,为防止人身受损伤,也不要将手放入机器内部，也不要将脸、
头靠近机器设备。
