第 1 部 基本篇 第 2 章 生产
2-11-8 为保护元件暂停
在生产程序的“元件数据(扩展设定)”中，被指定为元件保护的元件若发生识别异常，则将
暂时停止生产，并显示如下画面。

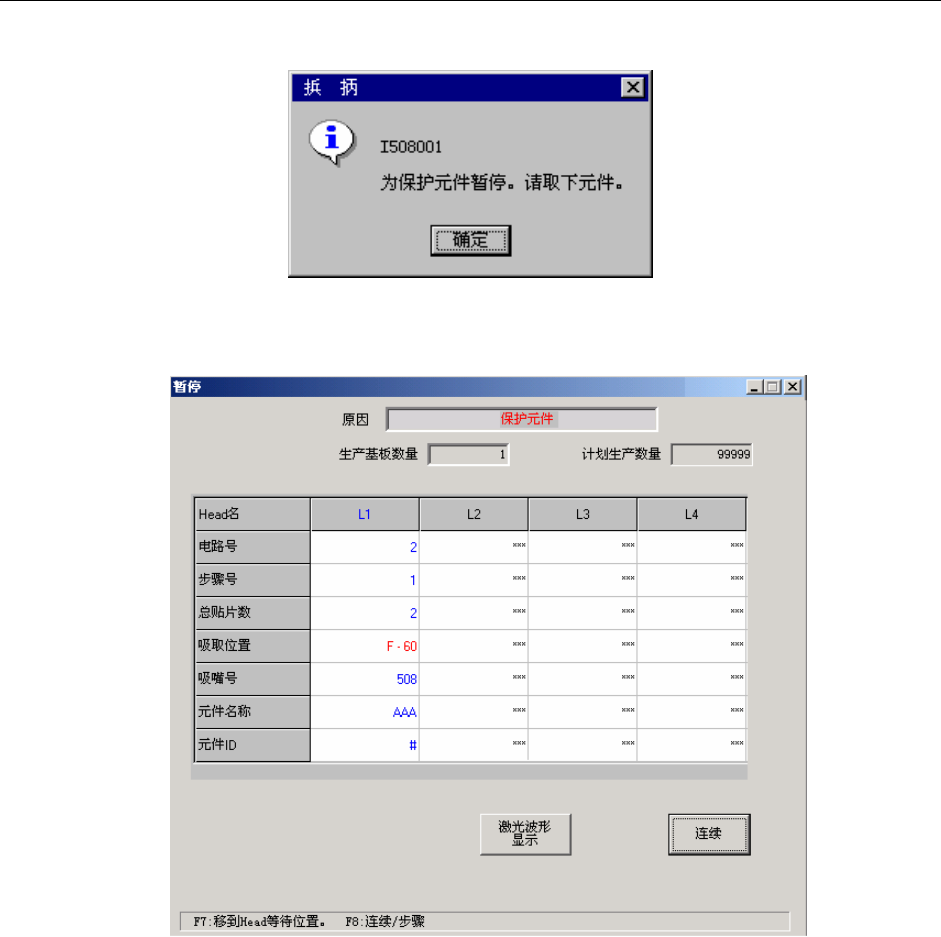

图 2-11-8-1 元件保护暂停
请用手拆下元件后，选择“确定”按钮。此时显示如下画面。
图 2-11-8-2 暂停
按下<START>开关，则在元件废弃动作结束后，重新开始生产动作。
按下<STOP>开关，则中断生产动作。
2-119
第 1 部 基本篇 第 2 章 生产
2-11-9 激光脏污
如果在操作选项 “生产(功能2)”标签中选中“进行激光传感器的污染检查”，则在基板搬
入时将进行激光脏污检查，检测出激光脏污时，会暂时停止生产。
· 被检测出激光脏污的贴片头，以兰色显示。
· 当这些贴片头移动到前面时会暂停。此时，请擦去激光的脏污。
图 2-11-9-1 暂停
● “激光波形显示”按钮
机器暂停的原因可能是：激光脏污错误、芯片竖立错误、激光识别错误、异类元件错误，
并有显示。
此时，按下“激光波形显示”按钮，可显示“边界检查”结果。
注意
按下“激光波形显示按钮”后，为了进行激光脏污检查，贴片
头会上下移动，务请注意。
图 2-11-9-2 显示边界检查
按下“左 Head”按钮，则显示左贴片头的边界检查结果。
2-120
第 1 部 基本篇 第 2 章 生产
此时按下“显示图象”按钮，则显示图象波形的结果。
(显示画面因机型而异。)

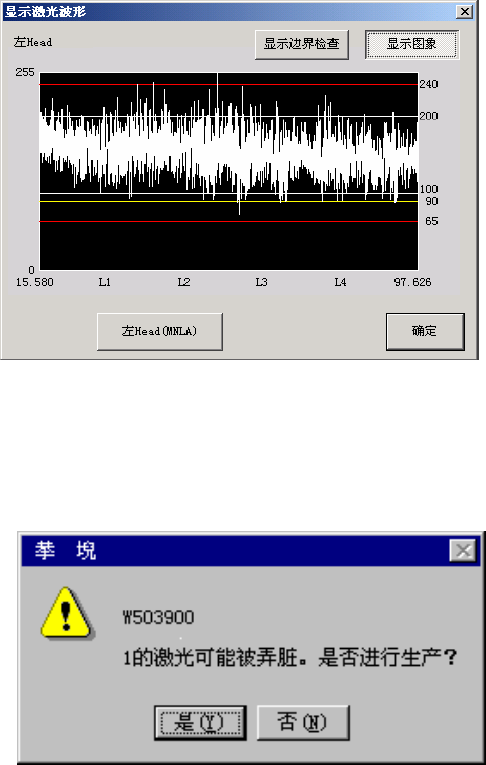

图 2-11-9-3 图象显示
按下<START>开关后，则会再次检测激光脏污。如果未检测出激光脏污,则开始生产动作，检
测出激光脏污时，显示如下信息。
图 2-11-9-4 激光脏污信息显示
“是” 开始生产动作。
“否” 返回暂停画面。
2-121
