CX-1_使用说明书 - 第228页
第 1 部 基本篇 第 2 章 生产 2-11-13 无基板传送生产 在开始生产时不必搬入基板， 而把留在传送通道上的基板夹紧即可开始生产的， 叫做无基板 传送生产。 在生产异常退出 (发生非同步情况、生产异常终止) 、或用户停机基板残留在传送通道中， 在这种情况下，可以直接采取恢复措施，进行无基板传送生产。 注意 1. 无基板传送生产由于生 产中断前已经读取了生产文件 、退出了生 产画面，而重新开始时 对生产中断时的传送通道情况 不明…
第 1 部 基本篇 第 2 章 生产
贴片跟踪结束后，显示如下画面。

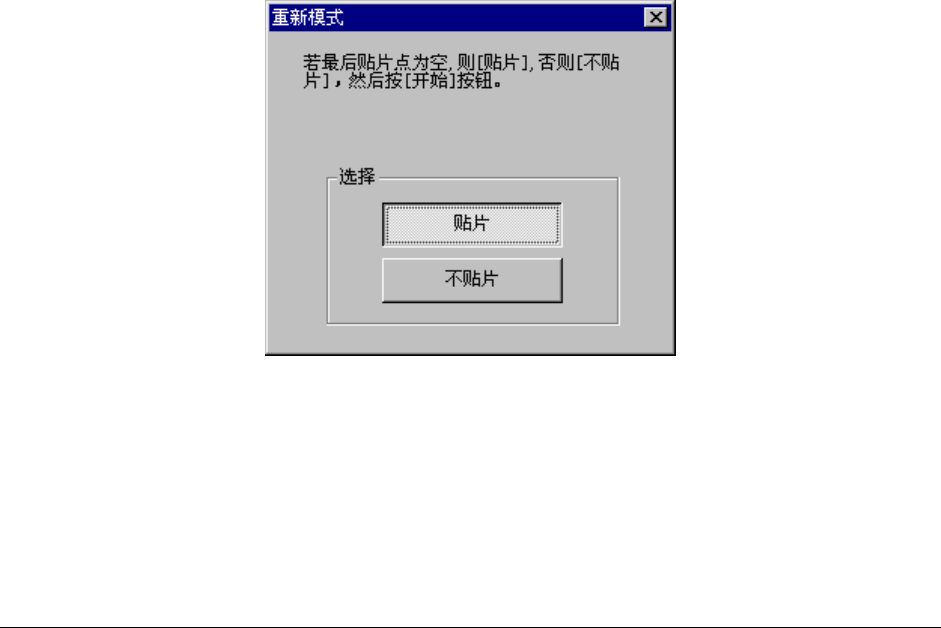

图 2-11-11-4-2 重新开始贴片的模式
执行了跟踪的点如果没有贴片，请选择“贴片”。
如果已贴片，则选择“不贴片”。
然后按下<START>开关，继续进行生产。
2-11-12 停止循环
按下<单循环>(SINGLE CYCLE)开关、键亮后即进入“循环停止模式”，贴片中的基板完成贴
片、并搬出，生产即告完成。这种情况，视为完成正常生产。
¾ 选中操作选项“生产(功能 2)”标签中的“循环停止时不搬出基板”时：完成贴片的基板不搬
出，释放基板后，贴片机进入暂停状态。
¾ 按下<START>开关，贴片机重新开始生产动作。
按下<STOP>开关，贴片机中断生产。
¾ <单循环>(SINGLE CYCLE)开关只在执行生产时“有效”。
2-126
第 1 部 基本篇 第 2 章 生产
2-11-13 无基板传送生产
在开始生产时不必搬入基板，而把留在传送通道上的基板夹紧即可开始生产的，叫做无基板
传送生产。
在生产异常退出 (发生非同步情况、生产异常终止) 、或用户停机基板残留在传送通道中，
在这种情况下，可以直接采取恢复措施，进行无基板传送生产。
注意
1. 无基板传送生产由于生产中断前已经读取了生产文件、退出了生
产画面，而重新开始时对生产中断时的传送通道情况不明，因而
容易导致发生次品、贴片错误等现象。
2. 在无基板传送生产中，如果基板尺寸过大或基板过重时，可能会
导致重夹失败。
2-127
第 1 部 基本篇 第 2 章 生产
2-11-13-1 生产开始前处理

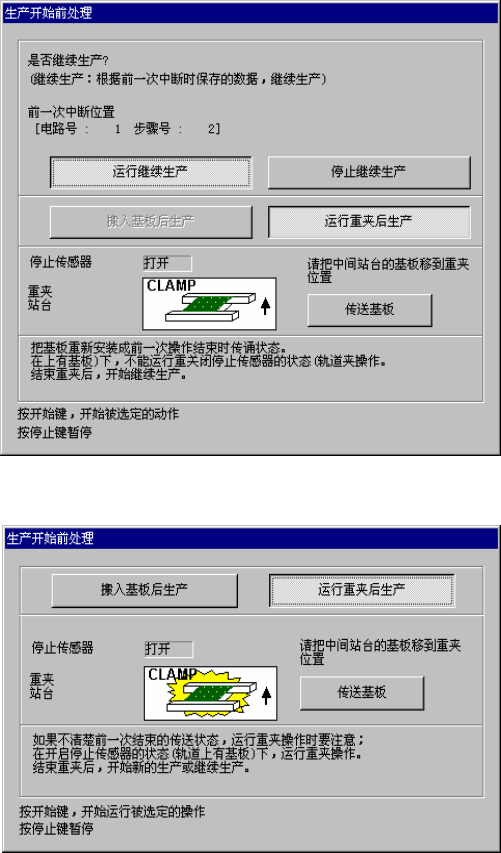

生产开始前处理画面，“(a)有继续生产文件”和“(b)无继续生产文件”的显示画面不同。
图 2-11-13-1-1(a) 有继续生产文件时
图 2-11-13-1-2(b) 无继续生产文件时
按下<开始>开关：开始选择的动作。
按下<停止>开关：返回生产空运行状态。
2-128
