第 1 部 基本篇 第 2 章 生产 2-11-13-4 正在搬出基板画面 在搬出基板画面上按下<START>开关时，会显示正在搬出基板画面，并搬出基板。 搬出动作完 成后，开始生产。 图 2-11-13-4-1 正在搬出基板 此时，按下<STOP>开关时，则会中断基板搬出动作，返回生产空运行状态。 2-11-13-5 重夹基板画面 在开始生产前处理画面中，选择“运行重夹后生产”，并按下了<START>…
第 1 部 基本篇 第 2 章 生产
2-11-13-3 开始生产(新生产)的画面
在开始生产前处理画面(有继续生产文件时)上选择“停止继续生产”、“ 运行重夹后生产”，
或在开始生产前处理(无继续生产文件时)上选择“运行重夹后生产”，会显示重新开始生产(新
生产)的对话框。
图 2-11-13-3-1 开始生产(新生产)
按下<START>开关：开始所选择的动作。
按下<STOP>开关：返回生产空运行状态。
● 选择“运行贴片跟踪后开始生产”时
按下<START>开关：执行贴片跟踪。
贴片跟踪后，目视确认该生产开始点(在生产条件指定“重新开始位置”)
是否已经贴片完毕。
贴片跟踪后，显示开始生产画面。
● 选择“不进行贴片跟踪，立即开始生产”时
按下<START>开关：立即从生产开始点(在生产条件指定的“重新开始位置”)开始生产。
2-141
第 1 部 基本篇 第 2 章 生产

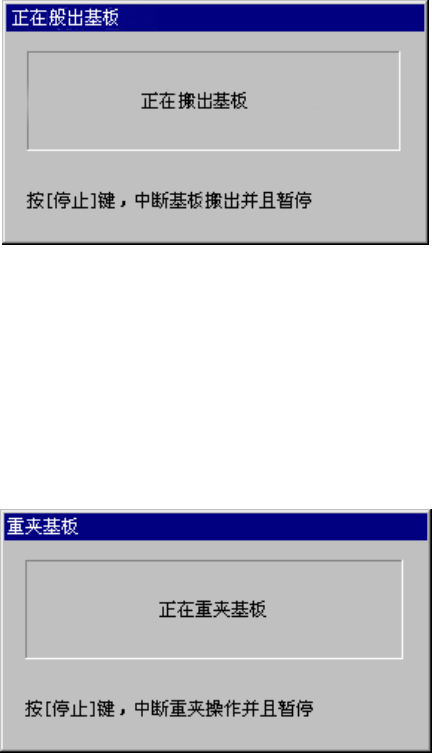

2-11-13-4 正在搬出基板画面
在搬出基板画面上按下<START>开关时，会显示正在搬出基板画面，并搬出基板。搬出动作完
成后，开始生产。
图 2-11-13-4-1 正在搬出基板
此时，按下<STOP>开关时，则会中断基板搬出动作，返回生产空运行状态。
2-11-13-5 重夹基板画面
在开始生产前处理画面中，选择“运行重夹后生产”，并按下了<START>开关，则将显示重夹
的对话框，并重夹基板。
搬出基板完成后，若要继续生产，则开始生产。不继续生产时，显示开始生产(新建生产)画面。
图 2-11-13-5-1 重夹基板
此时按下<STOP>开关，则中断重夹动作，返回生产空运行状态。
2-142
第 1 部 基本篇 第 2 章 生产

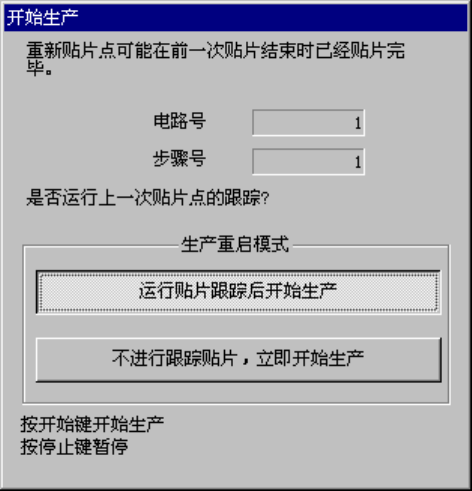

2-11-13-6 生产开始画面
若在开始生产(新生产)处理前画面中选择“运行贴片跟踪后开始生产”，则显示生产开始画
面，在开始生产前询问是否开始生产。
图 2-11-13-6-1 生产开始
按下<START>开关：开始生产。
按下<STOP>开关 ：返回生产空运行状态。
(如果传送通道上的基板处于夹紧状态，则释放基板。)
2-11-13-7 入口、出口传送轨道检查画面
开始生产前，如果入口、出口的传送通道上的传感器之间残留有基板，将自动设置到传感器
上。但如果不是上次生产时入口、出口的传送动作发生错误后开始生产，则此功能无效。
此外，若基板已经在传感器上时也无效。
如果在操作选项“生产(功能2)”中选中“IN/OUT基板传感器不进行自动检查”，则在开始
生产时，传感器不检查基板。
图 2-11-13-7-1 入口、出口传送通道检查
此时，按下<STOP>开关，则返回生产空运行状态。
2-143
