2-11-16 发生图像识别异常错误
2-11-16-1 取得图像识别异常错误信息
发生图像识别异常错误时，显示如下的错误详细信息对话框。此对话框上显示[错误图像处理]，
[取得错误图像数据]，[取得图像识别信息]等按钮。

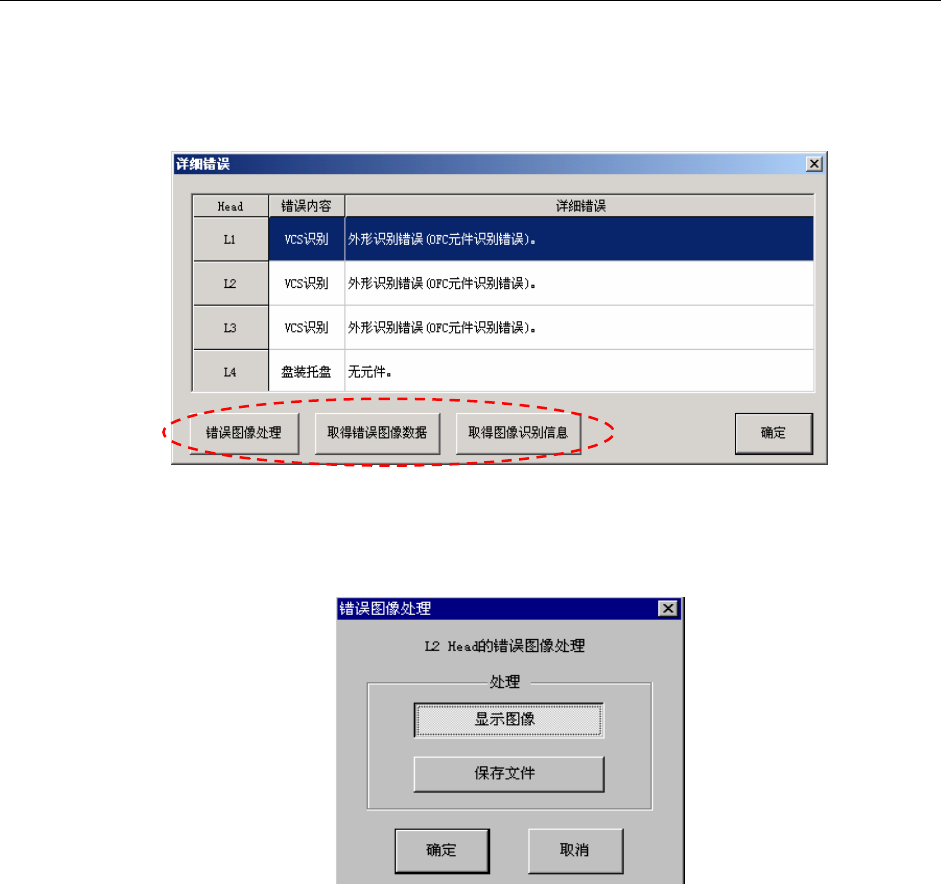

图 2-11-16-1 错误详细信息对话框中的按钮
(1) [错误图像处理] 按钮
单击[错误图像处理]按钮，则显示如下的[错误图像处理]对话框。
图 2-11-16-2 [错误图像处理]对话框
选择[显示图像]、单击[确定]按钮：监视器关闭[错误图像处理]对话框，显示图像。
选择[保存文件]、单击[确定]按钮：监视器关闭[错误图像处理]对话框，显示图像，并把错误
图像保存到以下的文件夹里。
文件名 ：C:\Juki\Data\VRAM
文件名 ：REPxx.img（xx→L1,L2,L3,L4）
单击[取消]按钮：不进行处理，关闭[错误图像处理]对话框。
(2) [取得错误图像数据] 按钮
单击[取得错误图像数据]按钮，可取得错误图像数据，并把它保存到以下的文件夹里。
文件名 ：C:\Juki\Tools\VcsImage
文件名 ：生产程序名.img
2-149
第 1 部 基本篇 第 2 章 生产
只要在某次错误详细信息对话框中单击过一次[取得错误图像数据]按钮，在其后的对话框
中就不再出现[错误图像处理]按钮(无效状态)。
(3)单击[取得图像识别信息]按钮，可取得图像识别信息，显示如下的[图像识别错误详细情报]
对话框（图 2-11-18-3）。
[错误图像处理]、[取得错误图像数据]、[取得图像识别信息]按钮，只在发生图像识别错误的
贴片头的行被选择时，才有效。

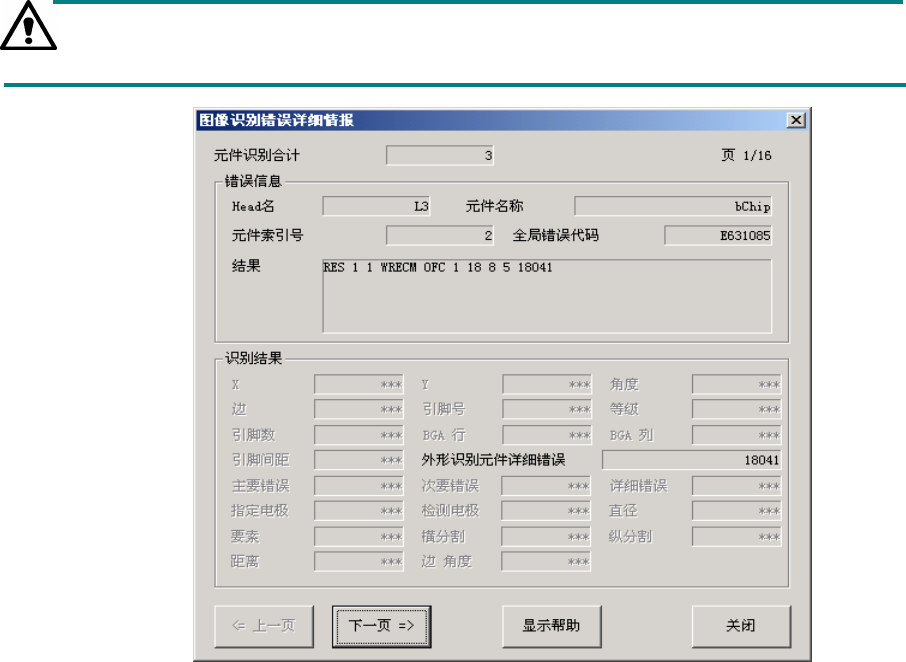

图 2-11-16-3 [图像识别错误详细情报]对话框
在对话框中，以最新顺序降序显示元件识别时的详细信息。对话框中的各按钮的使用方法如下。
¾ 选择[上一页]，则显示上一个的元件识别信息。
¾ 选择[下一页]，则显示下一个的元件识别信息。
¾ 选择[显示帮助]，则显示对现在显示的图像识别错误信息的帮助。
¾ 选择[关闭]，则关闭图像识别错误详细情报对话框。
在显示图像识别错误详细情报对话框时，单击操作面板的<START>开关，则关闭图像识别错误
信息、错误详细、暂停的等所有对话框，重新开始生产。
若单击操作面板的<STOP>开关，则关闭图像识别错误信息、错误详细、暂停等所有对话框，显
示对话框，要求确认中断。
2-150
第 1 部 基本篇 第 2 章 生产
2-11-16-2 图像详细错误信息内容
以下表中说明图像详细错误信息内容。
表 2-11-16-2-1 图像错误详细情报内容
显示 内容
元件识别合计 识别元件的次数
页 显示的图像识别信息号
Head 名 Head 号
元件名称 元件数据的元件名
元件索引号 元件数据的索引号
全局错误代码 实际的图像识别错误代码
结果 未加工的结果字符串
X 识别结果（图像中心的 X 方向偏移量）
VCS 监视器的右方向为正
Y 识别结果（图像中心的 Y 方向偏移量）
VCS 监视器的上方为正
角度 识别结果（图像中心的Θ方向偏移量）
VCS 监视器的反时针方向为正
边 查出错误的边（上/下/左/右）
图像数据中指定的 Top-View(顶视图)的边，不是监视器上显示的
边。
引脚号 查出错误的引脚号（１～）
引脚遗漏中指定的俯视图反时针方向的引脚号。有多个错误时，
指最初查出的引脚号。通用图形元件时，从第 1 要素数的引脚(球)
号。
等级 引脚弯曲错误是指相对于引脚间距的引脚弯曲量(%)。球变形、球
直径错误是指相对于球直径的变形量(%)。(0.1%单位)
引脚数 实际查出的引脚总数
BGA 行 按区排列的元件中查出错误的球行号。VCS 监视器上表示的行号
(VCS 监视器的从上到下的顺序)，不是图像数据的行号。有多个错
误时，指最初查出的球行号。
BGA 列 按区排列的元件中查出错误的球列号。VCS 监视器上表示的行号
(VCS 监视器的从左到右的顺序)，不是图像数据的列号。有几个错
误时，指最初查出的球列号。
引脚间距 造成引脚(球)错误的实际引脚(球)间距。仅适用于实际查出引脚
(球)间距的元件。(0.1um 单位)
外形识别元件详细错误 表示外形识别元件错误信息的 5 位字符。
XXYYY 中 XX 表示发生错误的地方，YYY 表示发生错误的原因。
主要错误 通用图像元件(包括一部分的 BGA 元件)的主要错误代码。
次要错误 通用图像元件(包括一部分的 BGA 元件)的次要错误代码。
此次要代码表示具体的内部事件。
详细错误 通用图像元件(包括一部分的 BGA 元件)的详细错误代码。
指定电极 扩展引脚插头元件的图像数据中指定的引脚数量。
检测电极 扩展引脚插头元件中，实际识别的引脚数量。
球直径 查出直径、变形等异常的球的实际直径。(0.1um 单位)
