第 1 部 基本篇 第 2 章 生产 8) 基板搬入确认对话框 搬入基板时，确认是否搬入基板。 图 2-12-2-2-10 确认搬入基板 ¾ 按下<开始>开关：搬入基板。 ¾ 按下<停止>开关：返回贴片跟踪画面。 9) 基板正在搬入对话框 正在搬入基板时，显示如下画面。 图 2-12-2-2-11 正在搬入基板 ¾ 此时，按<停止>开关，则返回贴片跟踪画面。 2-163
第 1 部 基本篇 第 2 章 生产
6) 跟踪中的画面
进行跟踪时，显示“跟踪摄像贴片位置…”画面。
图 2-12-2-2-8 跟踪贴片位置画面
¾ 在贴片跟踪中按下<STOP>开关，则暂停贴片跟踪。
¾ 在暂停贴片跟踪时按下<STOP>开关，则显示询问是否结束跟踪。
¾ 在暂停贴片跟踪时按下<START>开关，则继续进行跟踪处理。
7) 重夹时的画面
重夹时，显示如下信息。
图 2-12-2-2-9 重夹时
¾ 按<STOP>开关，则返回贴片跟踪画面。
2-162
第 1 部 基本篇 第 2 章 生产

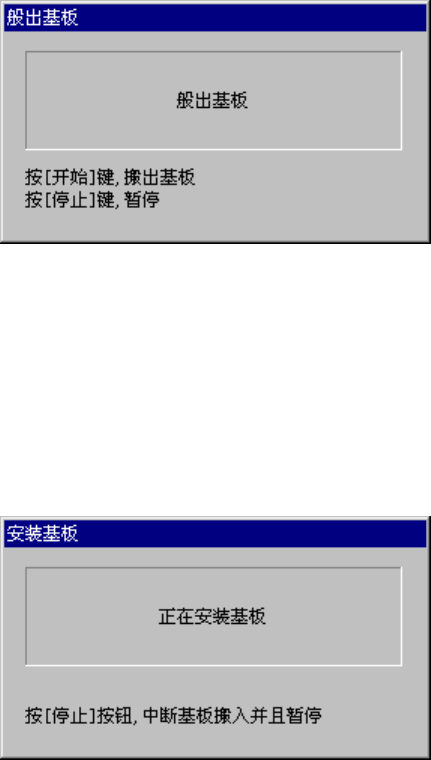

8) 基板搬入确认对话框
搬入基板时，确认是否搬入基板。
图 2-12-2-2-10 确认搬入基板
¾ 按下<开始>开关：搬入基板。
¾ 按下<停止>开关：返回贴片跟踪画面。
9) 基板正在搬入对话框
正在搬入基板时，显示如下画面。
图 2-12-2-2-11 正在搬入基板
¾ 此时，按<停止>开关，则返回贴片跟踪画面。
2-163
第 1 部 基本篇 第 2 章 生产

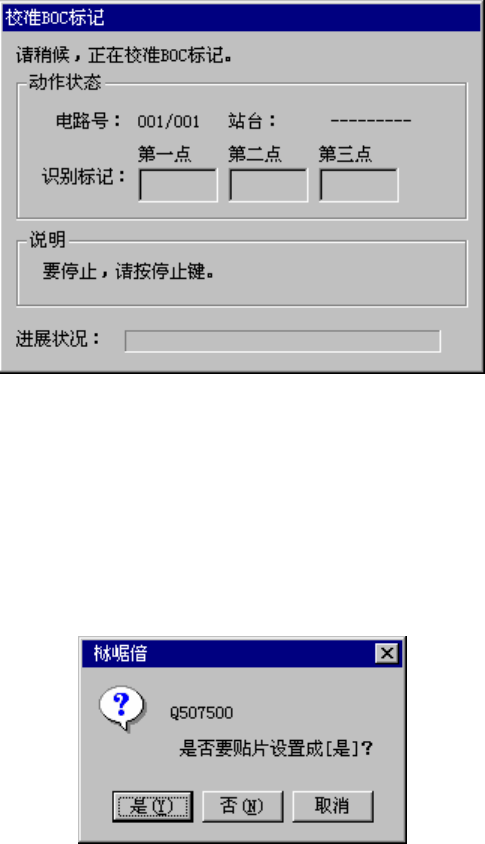

10) BOC 标记识别画面
进行BOC标记识别时，显示如下画面。
图 2-12-2-2-12 校准 BOC 标记画面
¾ 按<STOP>开关，返回贴片跟踪画面。
11) 贴片跟踪后的贴片确认画面
把“连续贴片跟踪后的确认”设置为“进行”时，显示如下确认信息。
图 2-12-2-2-13 贴片跟踪后的贴片确认
¾ 选择“是”：把确认贴片设置为“进行”。
¾ 选择“否”：把确认贴片设置为“不进行”。
¾ 选择“取消”：退出连续贴片跟踪。
2-164
