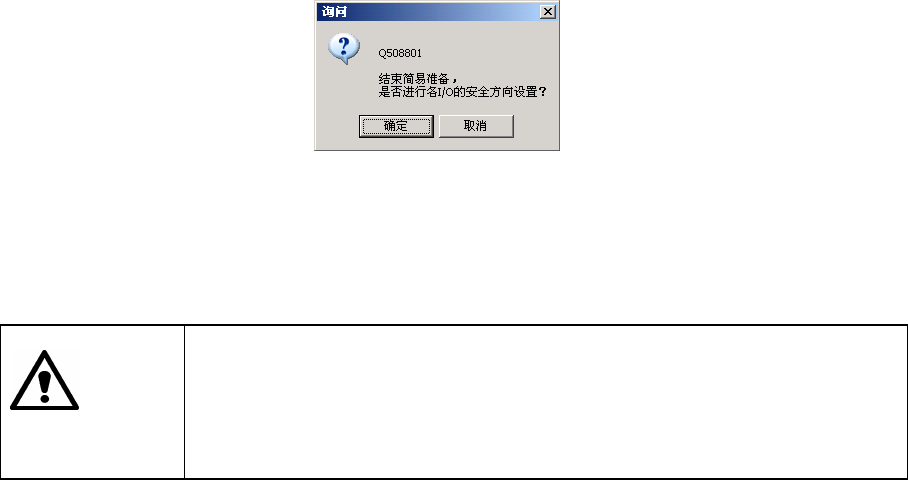

图 2-12-3-1-5 I/O 安全方向设置的询问
“确定”按钮进行 I/O 的安全方向设置。
话框中，按“确定”按钮后，轴移动，开始各
为了防止人身伤害，操作中切勿将手伸入设备内部，脸和头也不要靠
近。
的安全方向设置的询问对话框。
按
在询问进行安全方向设置的对
I/O 的安全方向设置。
单击“确定”前，务必确认设备内部没有人正在作业。
另外，
注意
2-167
第 1 部 基本篇 第 2 章 生产
2-12-3-3 供给装置

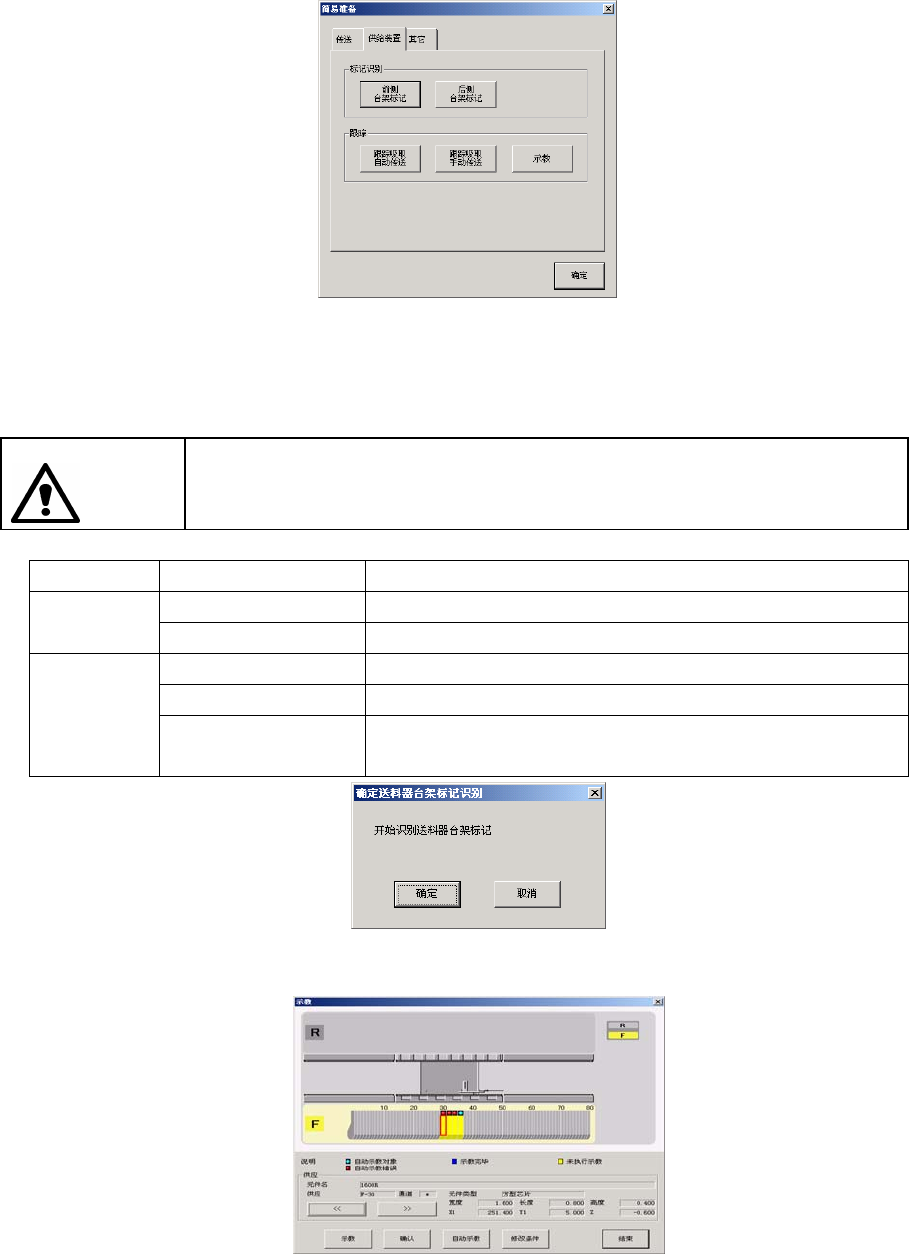

图 2-12-3-2-1 简易准备对话框(供给装置)
供给装置的简易准备进行以下的设置。
详情请参见“4-5-4-4-2 标记系：供料器台(前/后)”、“4-5-4-4-4 坐标系：吸取位置/高度”、
及“2-13-2 自动吸取位置示教”。
单击以下的“自动吸取跟踪”或“手动吸取跟踪”按钮后，轴会移动。单击
之前，请务必确认设备内部没有人在进行作业。另外，为了防止人身伤害，
操作中切勿把手伸入设备内部，脸和头也不要靠近。
警告
区分 设置、控制 内容
前 台架标记 进行供料器台架标记（前侧）识别。 标记识别
后 台架标记 进行供料器台架标记（后侧）识别。
自动吸取跟踪 以自动模式进行吸取跟踪。
手动吸取跟踪 以手动模式进行吸取跟踪。
跟踪
示教 进行供给装置的吸取跟踪，这时，对元件数据设置为自动示教
吸取位置的元件，进行吸取位置自动示教，校正吸取位置。
图 2-12-3-2-1 确定供料器台架标记识别
图 2-12-3-2-2 示教画面
2-168
第 1 部 基本篇 第 2 章 生产
2-12-3-4 其他

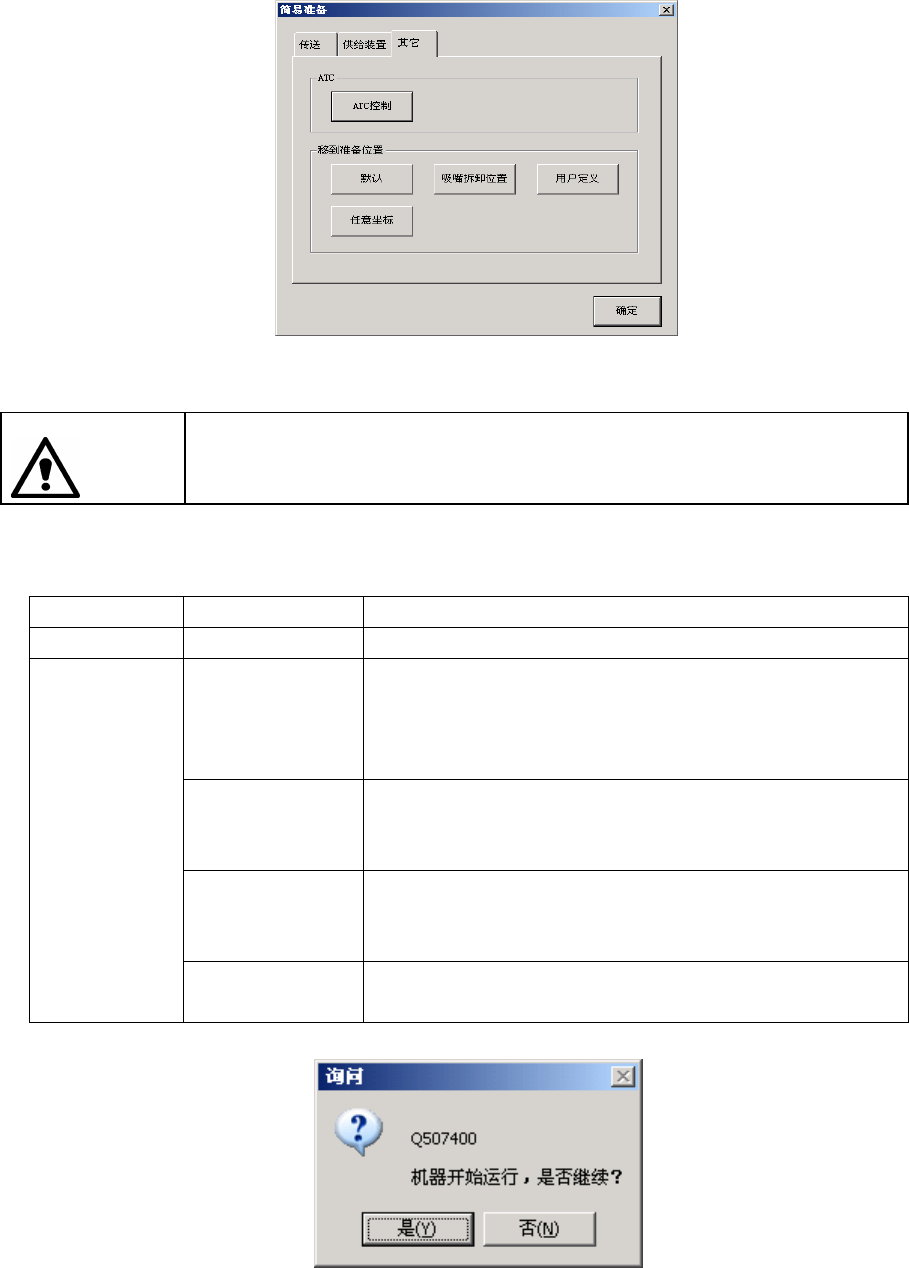

图 2-12-3-4-1 简易准备对话框(其他)
单击以下的“默认”、“吸嘴拆卸位置”、“用户定义”或“任意坐标”按钮后，
轴会移动。单击以前，请务必确认设备内部没有人在进行作业。另外，为了
防止人身伤害，操作中切勿把手伸入设备内部，脸和头也不要靠近。
警告
可设置、控制的其他简易准备内容：
关于[ATC]、[任意坐标]的详情，请参见“第 9 章 手动控制”。
区分 设置、控制 内容
ATC ATC 控制 可进行与手动控制 ATC 相同的控制。
默认 把贴片头移动到默认的退避位置。
按下按钮后，把 XY 轴移动到默认的贴片头退避位置。
移动前显示如下图的确认信息。
请务必确认设备内部及周围的安全。
吸嘴拆卸位置 按下按钮后， XY 轴移动到吸嘴拆卸位置。
移动前显示如下图的确认信息。
请务必确认设备内部及周围的安全。
用户定义 按下按钮后， XY 轴移动到用户定义位置。
移动前显示如下图的确认信息。
请务必确认设备内部及周围的安全。
移到准备位置
任意坐标 按下按钮后，显示对话框，可用与手动控制相同的方法移动 XY
轴。
图 2-12-3-4-2 确认信息
