第 1 部 基本编 第 1 章 设备概要 1-2-5 贴装头的构成 贴装头由检测元件的位置偏移、角度偏移的激 光校准传感器以及可进行上下驱动与旋转的Z 滑动轴构成。 ① ② ④ ③ ⑤ ② ③ ⑦ ⑥ ⑤ ① <L 贴片头单元图（MNLA 贴片头，标准装备）> <R 贴片头单元图（FMLA 贴片头，选购项）> 图 1-2-5 贴片头单元图 ① 吸嘴外轴 ④ Ｚ滑动轴 ⑦ 贴片头上弹簧 ② 激光校准传感器 ⑤ θ轴…
第 1 部 基本编 第 1 章 设备概要

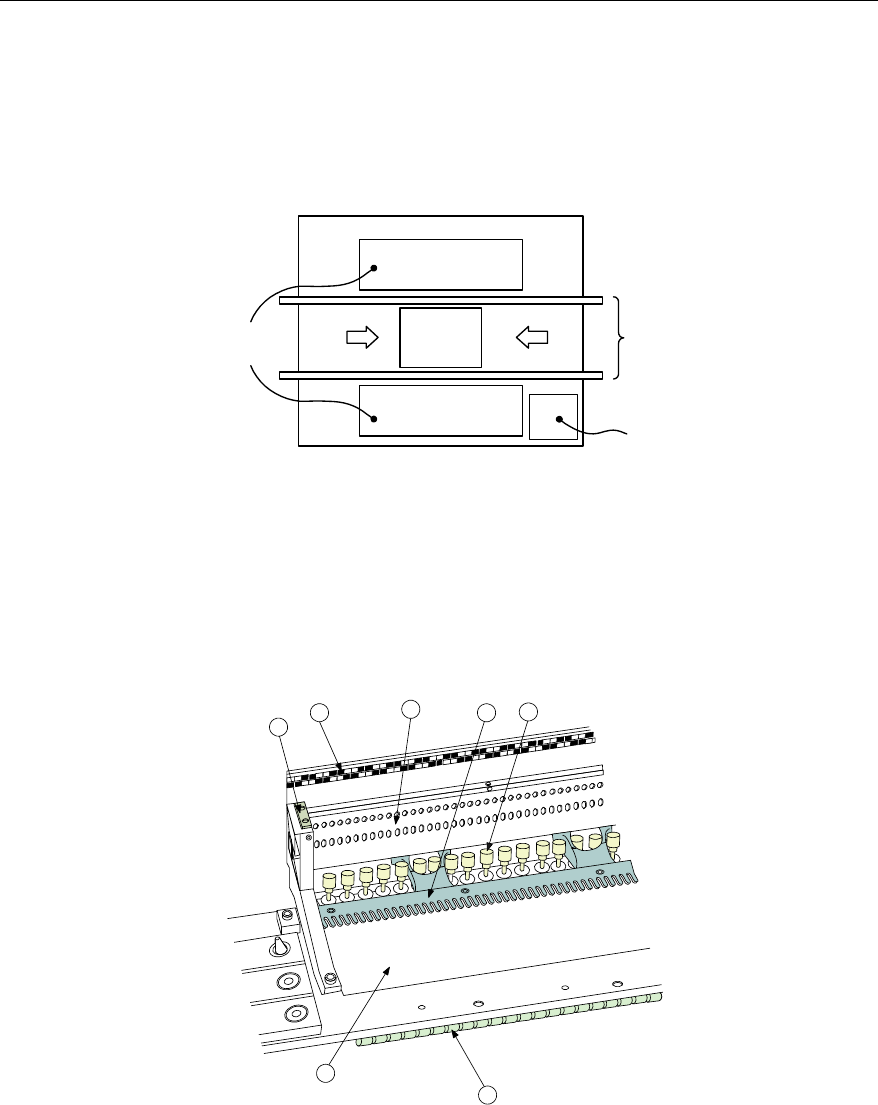

1-2-4 元件供给部分 (送料器台架)
元件供给部分在基板传送部分的前后，有2个送料器台架，供给方式因元件的包装方式(带状、
散件、管式、托盘)而不同。
带状元件(芯片元件)及管式元件，使用带状送料器、散件送料器、管式送料器、多层
管式送料器安装在送料器台架上供给。
托盘元件使用托盘架、或矩阵托盘服务器供给。托盘架可以安装在设备的后侧。
如使用统一交换台(选购项)，可从贴片机主机上装卸送料器台架，进行外部准备。
( )
后侧
基板传送部分
基板
送料器台架
前侧
图像监视器
●送料器台架各个部分的名称
把装有封装元件、管式元件的带状送料器、散件送料器、管式送料器用“安装板②”、
“锁定轴④”进行定位并固定。
元件的传送由“驱动汽缸⑤”驱动。
安装各送料器的位置请参照“位置标签⑥”。也可参照FPI(选购项)的引导。
“送料器台架标记⑦”是用于校正送料器台的位置与姿势的标记。
6
2
4
1
5
3
7
① 送料器台架 ④ 锁定轴 ⑦ 送料器台标记
② 安装板 ⑤ 驱动汽缸
③ 安装板Ｂ ⑥ 位置标签
图 1-2-4 送料器台架
1-6
第 1 部 基本编 第 1 章 设备概要

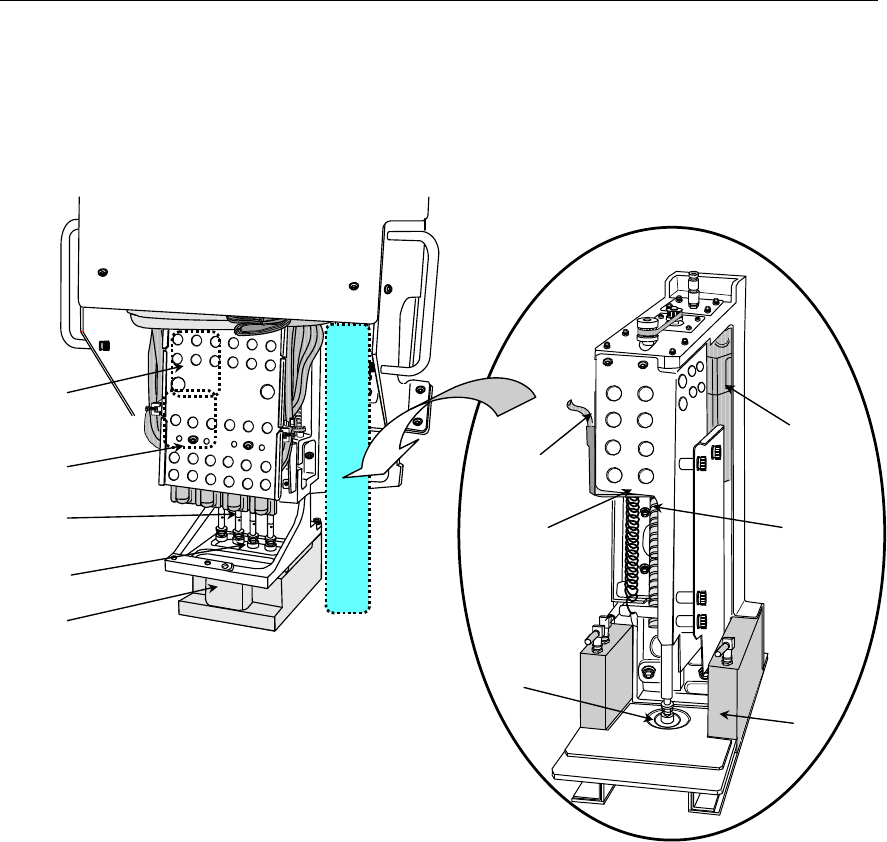

1-2-5 贴装头的构成
贴装头由检测元件的位置偏移、角度偏移的激光校准传感器以及可进行上下驱动与旋转的Z
滑动轴构成。
①
②
④
③
⑤
②
③
⑦
⑥
⑤
①
<L 贴片头单元图（MNLA 贴片头，标准装备）>
<R 贴片头单元图（FMLA 贴片头，选购项）>
图 1-2-5 贴片头单元图
① 吸嘴外轴 ④ Ｚ滑动轴 ⑦ 贴片头上弹簧
② 激光校准传感器 ⑤ θ轴马达
③ Ｚ轴马达 ⑥ 滚珠螺杆
1-7
第 1 部 基本编 第 1 章 设备概要

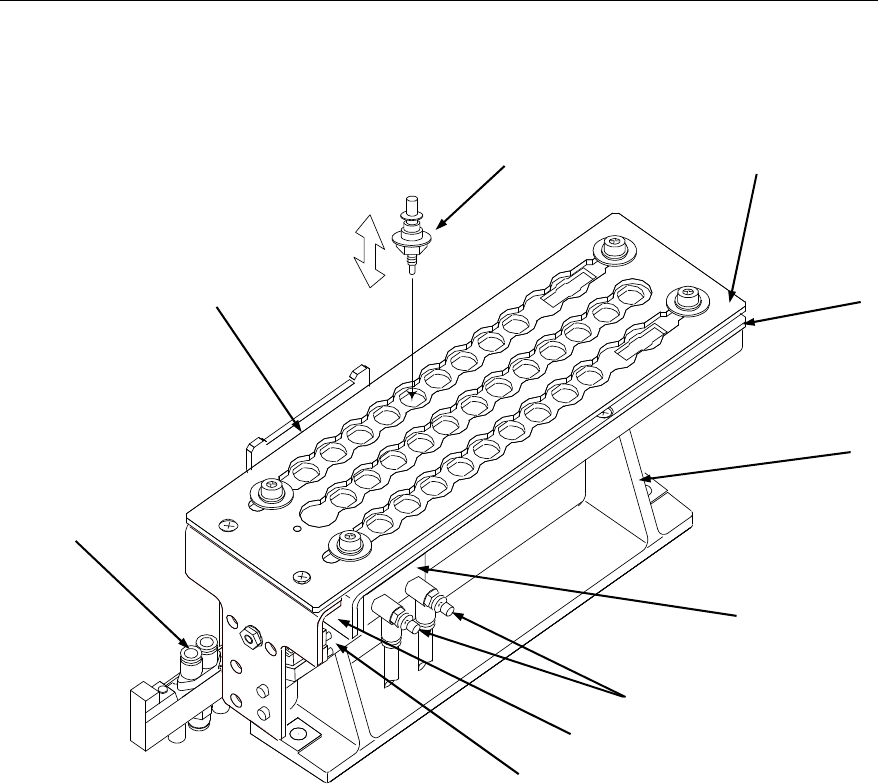

1-2-6 ATC (自动工具更换装置)的构成
由气缸④开、关滑动板②，保管并装卸吸嘴⑨。
滑动板②的开、关由ATC OPEN传感器⑥、ATC CLOSE传感器⑦来检测，开、关的速度由速度
控器⑤来调整。
1
2
3
4
5
6
7
8
9
A
1
0
1
1
1
2
1
3
1
4
1
5
1
6
1
7
1
8
1
9
2
0
2
1
2
2
2
3
2
4
2
5
2
6
2
7
2
8
2
9
3
0
B
⑧
②
③
⑩
①
⑨
④
⑦
⑥
⑤
① ATC 基架 ⑥ ATC OPEN 传感器
② 滑动板 ⑦ ATC CLOSE 传感器
③ ATC 基架板 ⑧ 吸嘴
④ 汽缸 ⑨ ５接口切换电磁阀
⑤ 速度控制器 ⑩ ATC 编号 (1～30)
图 1-2-6 ATC
1-8
