第 1 部 基本篇 第 2 章 生产
2-12-4 贴片基板高度测量
在生产开始前测量基板的高度、检查弯曲、歪度。
从菜单栏中选择[支援生产] - [贴片基板高度测量] 。
[测量贴片基板高度] ，只能在生产开始前的生产空运转状态时选择。

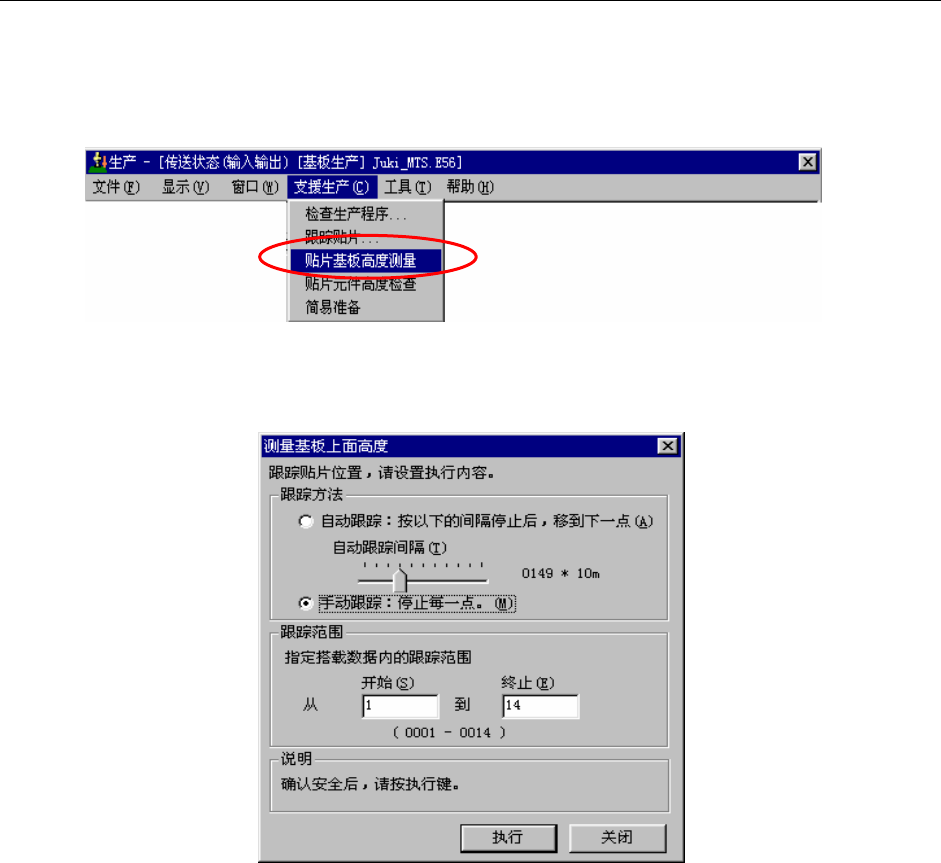

图 2-12-4-1 贴片基板高度测量菜单
显示测量基板上面高度对话框。
图 2-12-4-2 测量基板上面高度菜单
按下[执行] 按钮，显示测量画面后，开始测量。
2-170
第 1 部 基本篇 第 2 章 生产
2-12-5 测量基板高度时出错
① ［贴片之前运行基板高度测量］ 设定为无效时
操作选项［使用单元］的 [贴片之前运行基板高度测量]设置为“无效”时，搬入基板后要进
行统一测量。统一测量结果，哪怕其中有一个错误，也会显示图 2-12-5-1 的提示，并进入暂停状
态。

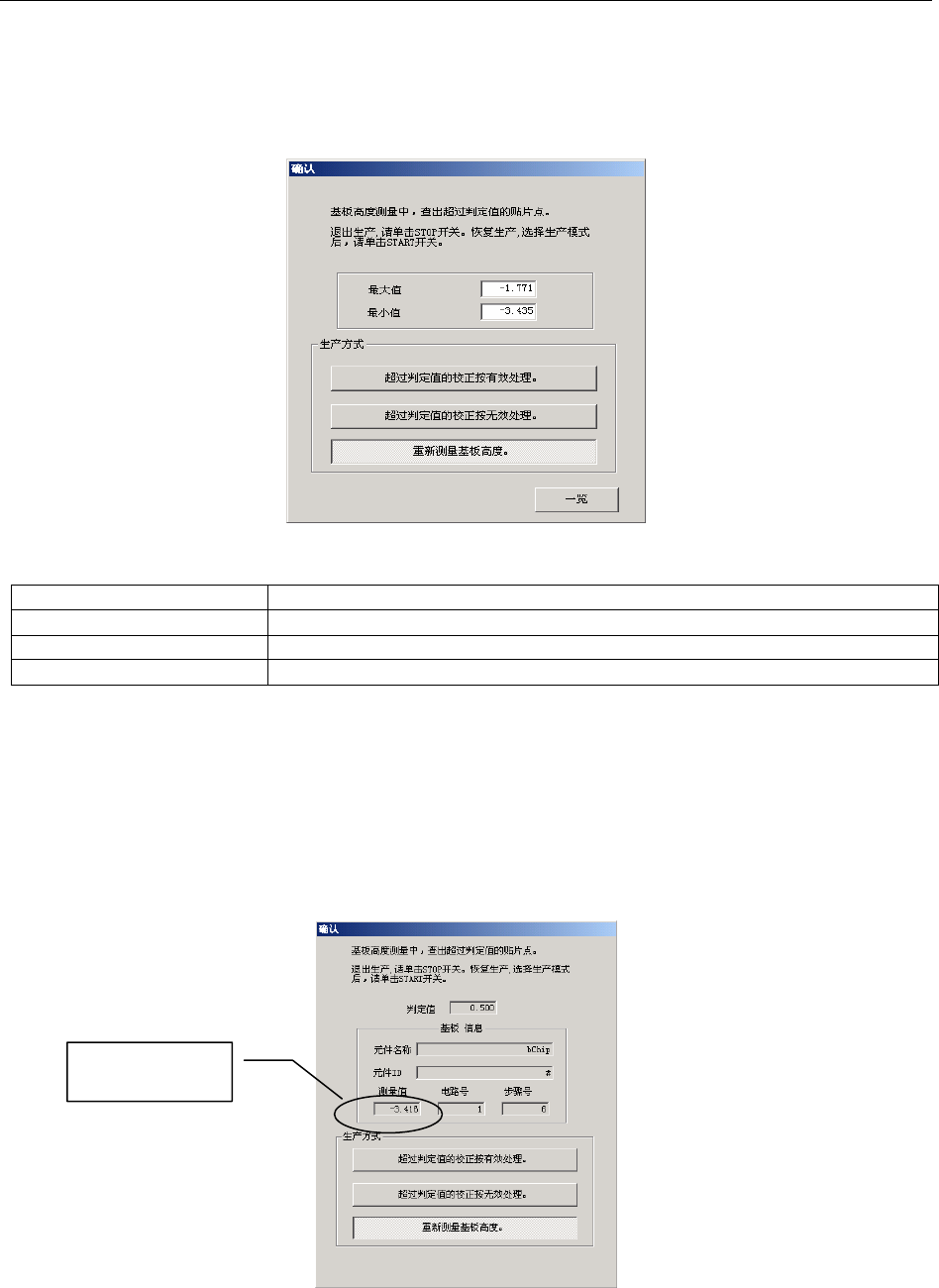

图 2-12-5-1 测量基板高度时出错对话框
此时可以选择重新测量基板高度、超过判定值的校正值按有效处理、或按无效处理后继续进行生产。
选项 动 作
超过判定值的校正按有效处理 开始继续生产，在程序编辑测量标签栏上进行处理，超过判定值的校正有效。
超过判定值的校正按无效处理 开始继续生产，不在程序编辑测量标签栏上进行超过判定值的校正。
重新测量基板高度 重新进行基板高度测量(默认值)
选择继续运行的动作后，按下主机的 <STRAT>开关，则可开始运行生产、或重新进行测量。
按下<STOP>开关，则显示中断对话框，进入中断生产的动作。
按下[一览] 按钮，则显示测量结果一览表。
② ［贴片之前运行基板高度测量］ 设置为有效时
在操作选项［使用单元］中把[贴片之前运行基板高度测量]设置为有效时，会在生产贴装前进
行测量。测量结果为错误时，显示图 2-12-5-2 并进入暂停。在对话框上显示测量结果。从暂停状
态到测量、或开始生产的操作方法与①相同。
显示测试结果
图 2-11-5-2 测量贴片高度出错
2-171
第 1 部 基本篇 第 2 章 生产
2-12-6 测量贴片元件高度
生产结束后，测量贴装元件高度，检查贴片是否正常。
从菜单栏中选择 [支援生产] - [贴片元件高度检查]。
只能在生产开始之前的空转生产时才能选择[贴片元件高度检查]。

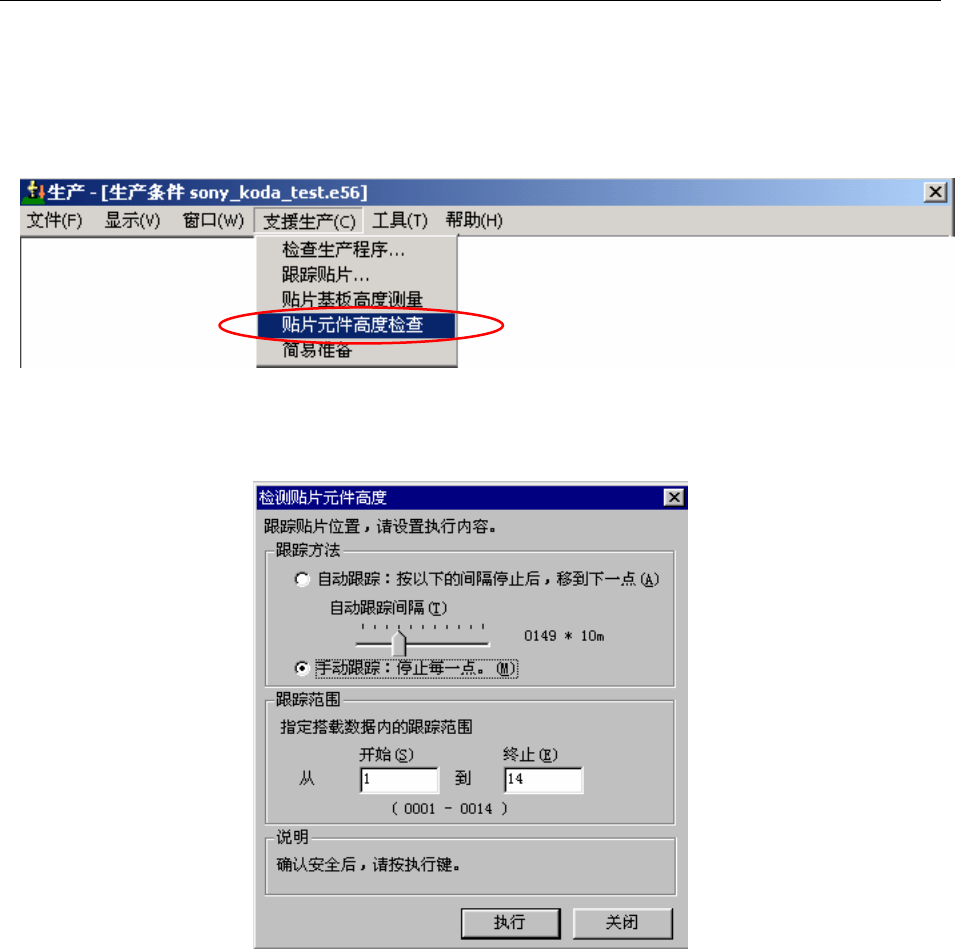

图 2-12-6-1 测量贴片元件高度菜单
显示检测贴片元件高度对话框。
图 2-12-6-2 检测贴片元件高度菜单
按下[执行]按钮后显示测量画面，开始测量。
2-172
