第 1 部 基本篇 第 2 章 生产
2-12-7 测量贴片元件高度出错
① ［贴片之后运行贴装元件高度检测］ 设定为无效时
操作选项［使用单元］的[贴片之后运行贴装元件高度检测]设置为“无效”时，在全部元件贴
片后，进行统一测量。统一测量结果，哪怕其中有一个错误，也会显示图 2-12-7-1 的提示，并进
入暂停状态。

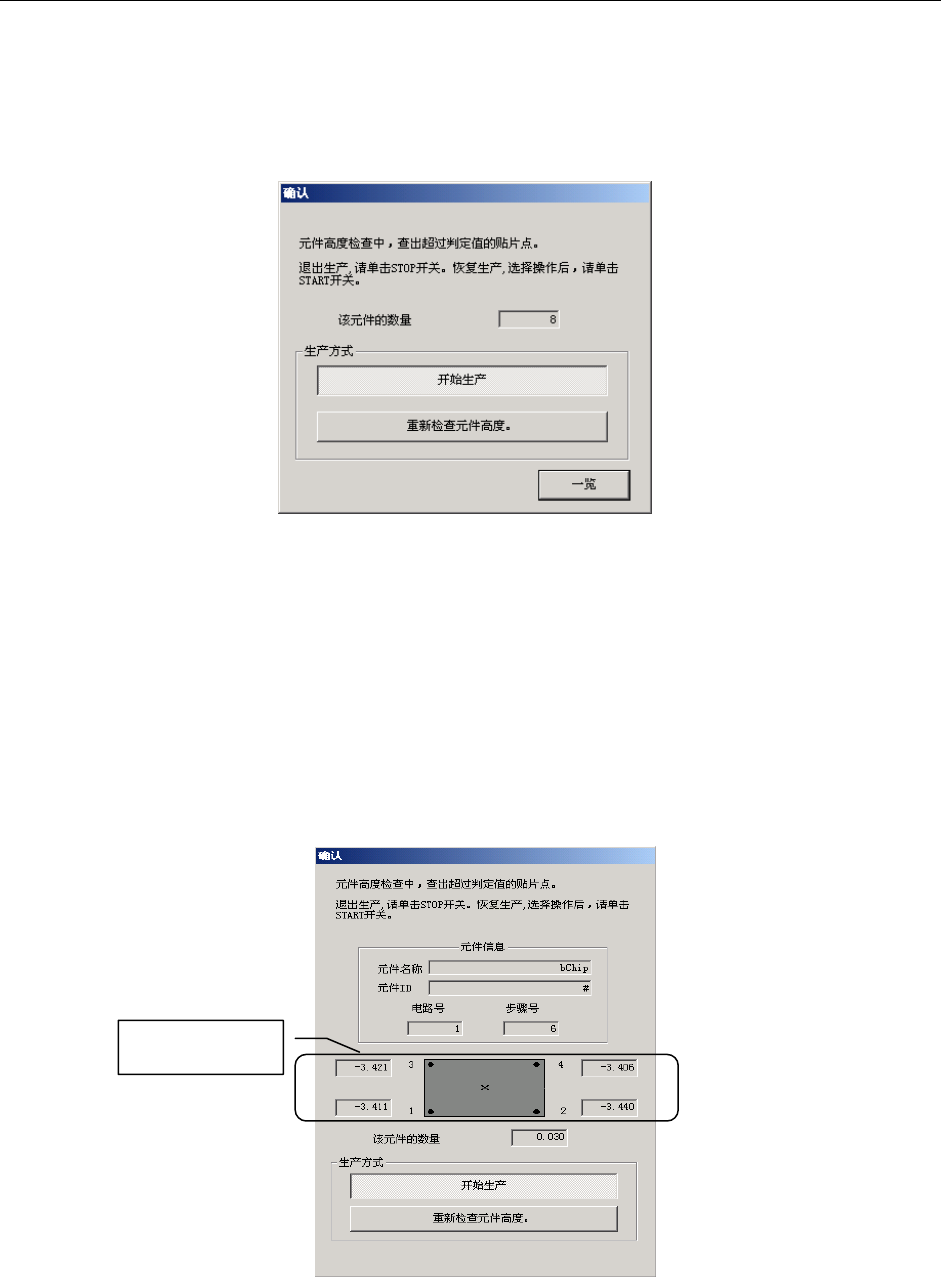

图 2-12-7-1 测量贴片基板高度出错对话框
此时可以选择再检查、或再开始生产（恢复生产） (默认值为 [开始生产])。点击[一览] 按
钮后，可显示测量结果。
选择再开始生产、按下主机面板的 <STRAT>开关，则可开始生产、或再检查。
按下<STOP>开关，则显示退出对话框，进入中断生产。
② ［贴片之后运行贴装元件高度检测］有效时
操作选项［使用单元］的[贴片之后运行贴装元件高度检测]设置为有效时，元件贴片后进行测
量。测量结果为错误时显示图 2-12-7-2，并进入暂停。在对话框上显示检查结果。从暂停状态到
测量或开始生产的操作方法与①相同。
显示测量结果
图 2-12-7-2 测量贴片元件高度时出错
2-173
第 1 部 基本篇 第 2 章 生产
2-13 基板贴片信息
本项功能是：每一张基板生产时的贴装头、贴片校正量、贴片元件高度测量数据保存在文件里，
可用图形显示。
其目的在于收集生产条件信息，检查发现到的贴片精度不良原因进行分析。
2-13-1 启动安装基板信息画面
从桌面画面的菜单栏中选择[维护] - [安装基板信息] ，则可显示如下的安装基板信息[文件
一览]画面。
单击[安装基板信息]
显示[文件一览]画面

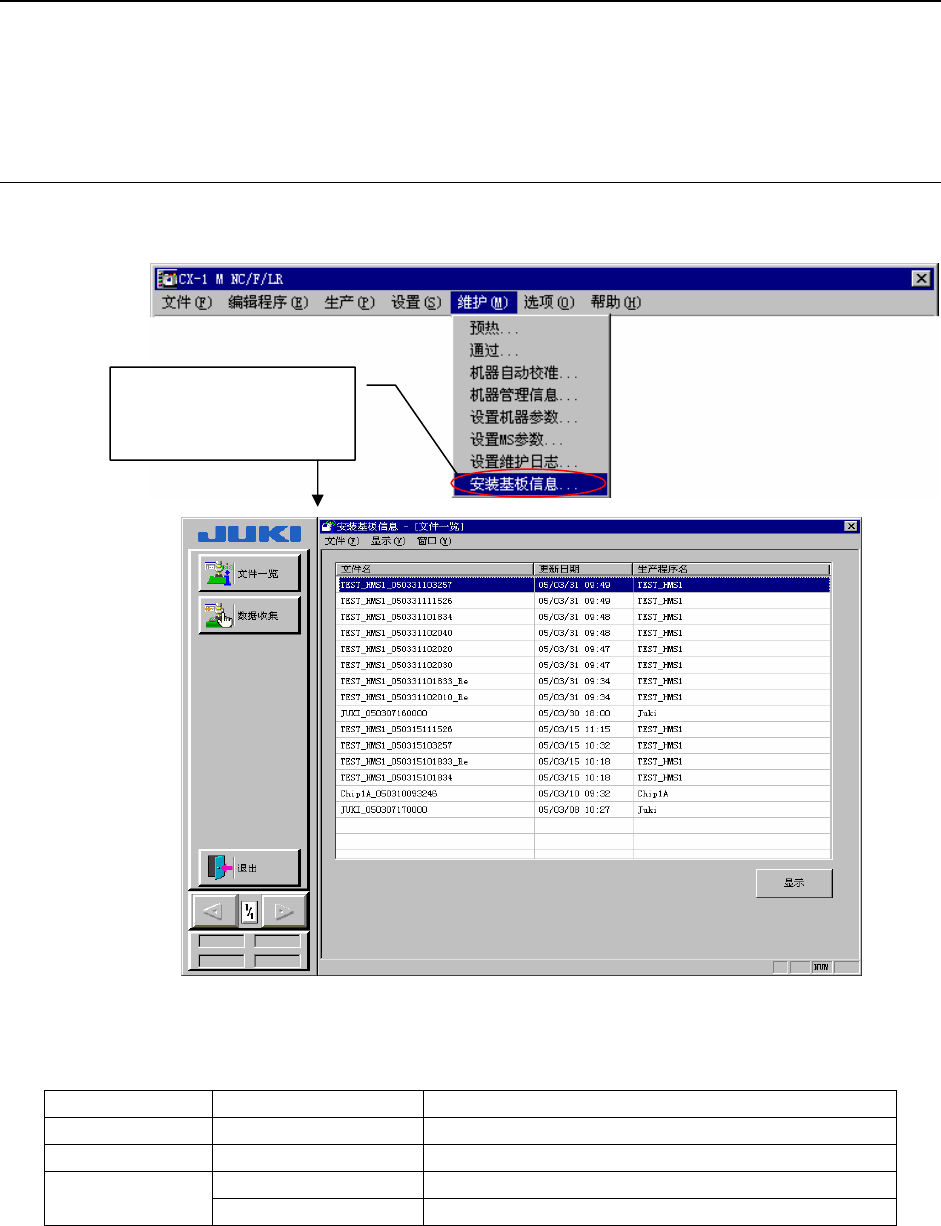

图 2-13-1 启动安装基板信息
① 菜单
安装基板信息的菜单项目内容如下
菜单 项目 具体内容
文件 退出应用程序 退出安装基板信息。
显示 状态栏 切换显示/ 不显示状态栏。
文件一览 显示文件一览画面。 窗口
数据收集 显示数据收集画面。
2-174
第 1 部 基本篇 第 2 章 生产
② 安装基板信息文件
生产时输出的安装基板信息保存在下列文件夹·文件名里。
保存的文件夹 C:\ProductInfo\MountHist\MM\DD
* MM 为月 （例: 2 月为 02）、DD 为日 (1 号为 01)。
文件名 生产程序名_YYMMDDhhmmss.csv
YY =
､
年 MM =
､
月 DD =
､
日 hh =
､
时 mm =
､
分 ss = 秒
2-13-2 文件一览画面
文件一览画面，显示在生产时取得的、保存在[C:\ProductInfo\MountHist] 文件夹里的所有
基板安装信息的文件名、修改日期、时间、生产程序名称。

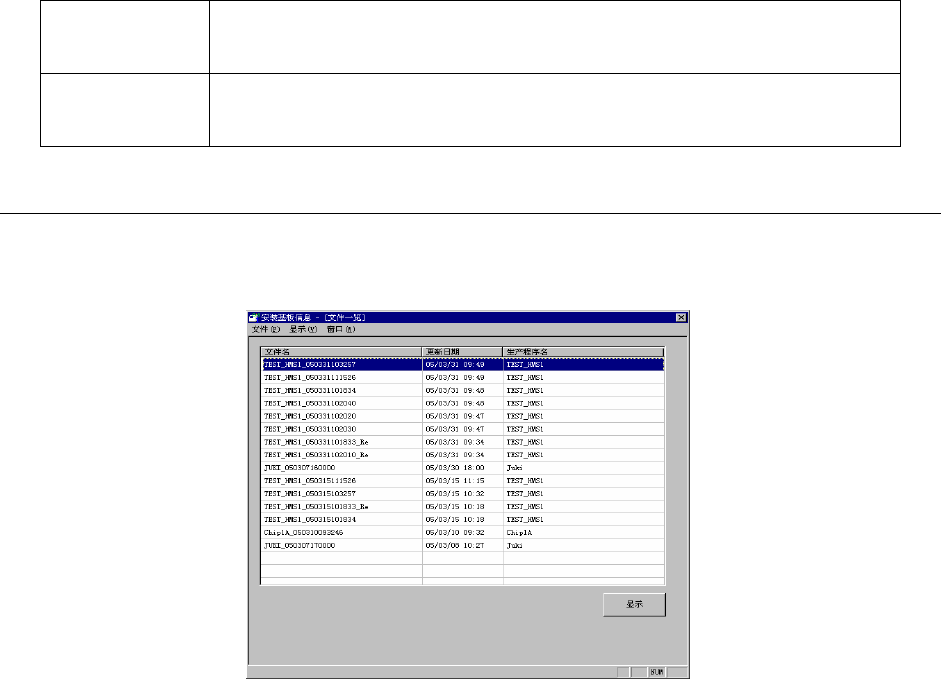

图 2-13-2 文件一览画面
默认值按修改日期、时间降序排列。
单击各项目可以按所单击的项目重新排列。
2-175
