第 1 部 基本篇 第 2 章 生产
2-13-4 数据收集画面
单击 [窗口] 菜单的 [数据搜集]后，显示以下 [数据收集] 画面。
显示[数据收集画面]时可以在[文件信息] 画面上双击指定的贴片点或单击[收集] 按钮。

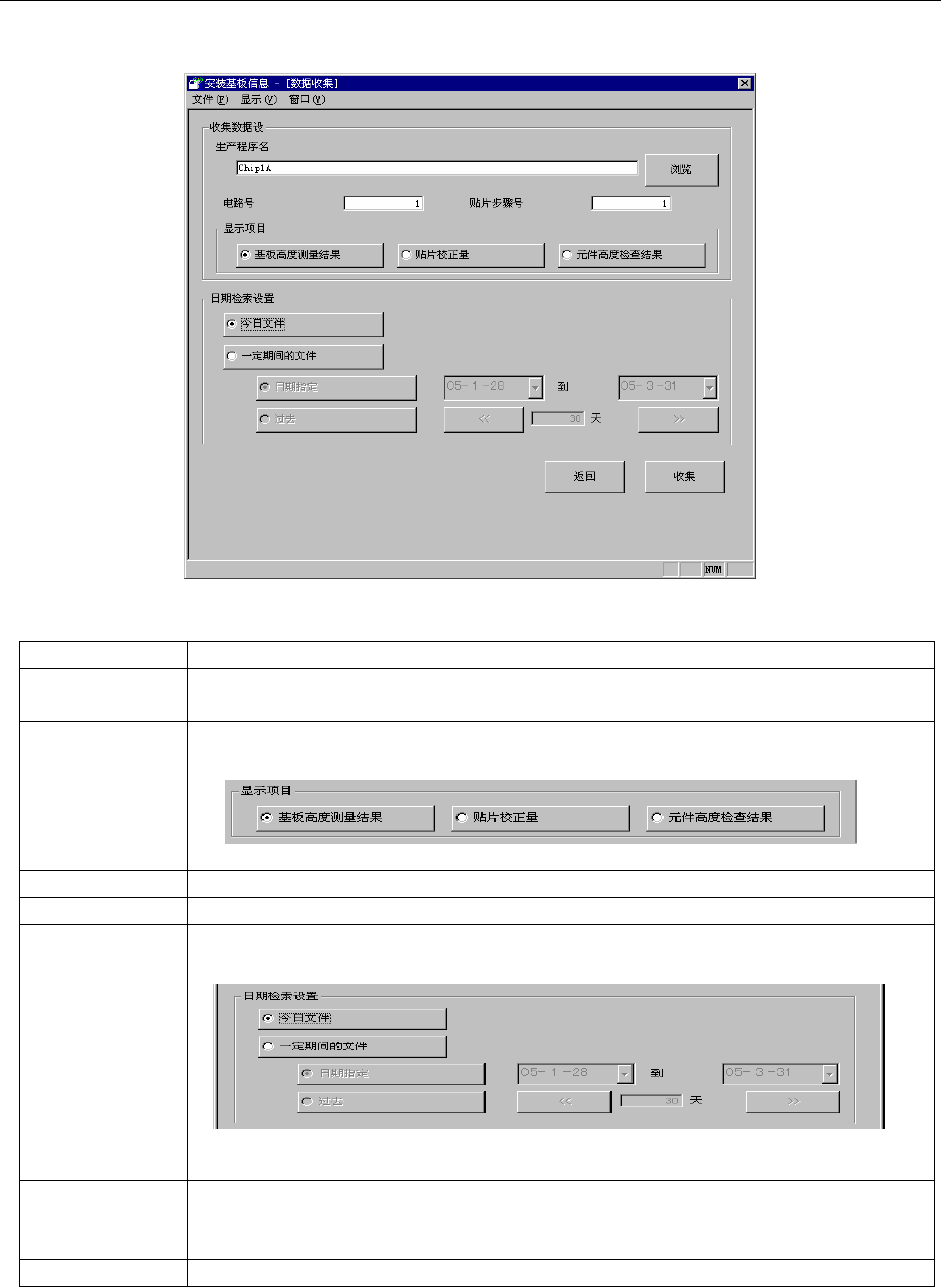

图2-13-4 数据收集画面
项目 内容
生产程序名 指定需要收集的生产程序名。
单击[浏览] 按钮可以浏览生产程序，以从中选择。
显示项目 从[基板高度测量结果]、[贴片校正量]、[元件高度检查结果] 中选择需要显示的项
目。
电路号 指定需要收集的电路号码。
贴片步骤号 指定需要收集的贴装步骤号码。
日期检索设置 在下图中设置需要收集的项目。所有项目设定完毕单击[显示] 按钮后，若没有对应
的数据时，图形中则无任何显示。
返回 在[文件信息] 画面双击指定的贴片点，显示[数据收集]时，只要没有变更 [生产程
序名]、[贴片号]、[电路号] ，则可以返回[文件信息] 画面。
除上述条件以外不能单击[返回] 按钮。
收集 按选择的检索条件，显示收集的各种结果。
2-177
第 1 部 基本篇 第 2 章 生产
2-13-5 数据收集结果画面
① 显示基板高度测量结果
在[数据收集] 画面的 [显示项目]里选择[基板高度测量结果]时，可显示所指定收集的生产程
序名的电路号、贴片步骤号的基板高度测量结果一览图表，图示如下。
保存日期。从左到右为从新到旧显示。
测量结果 (mm)
根据测量结果数值大
小，显示区会有变化
（最大值的 1.25 倍）。

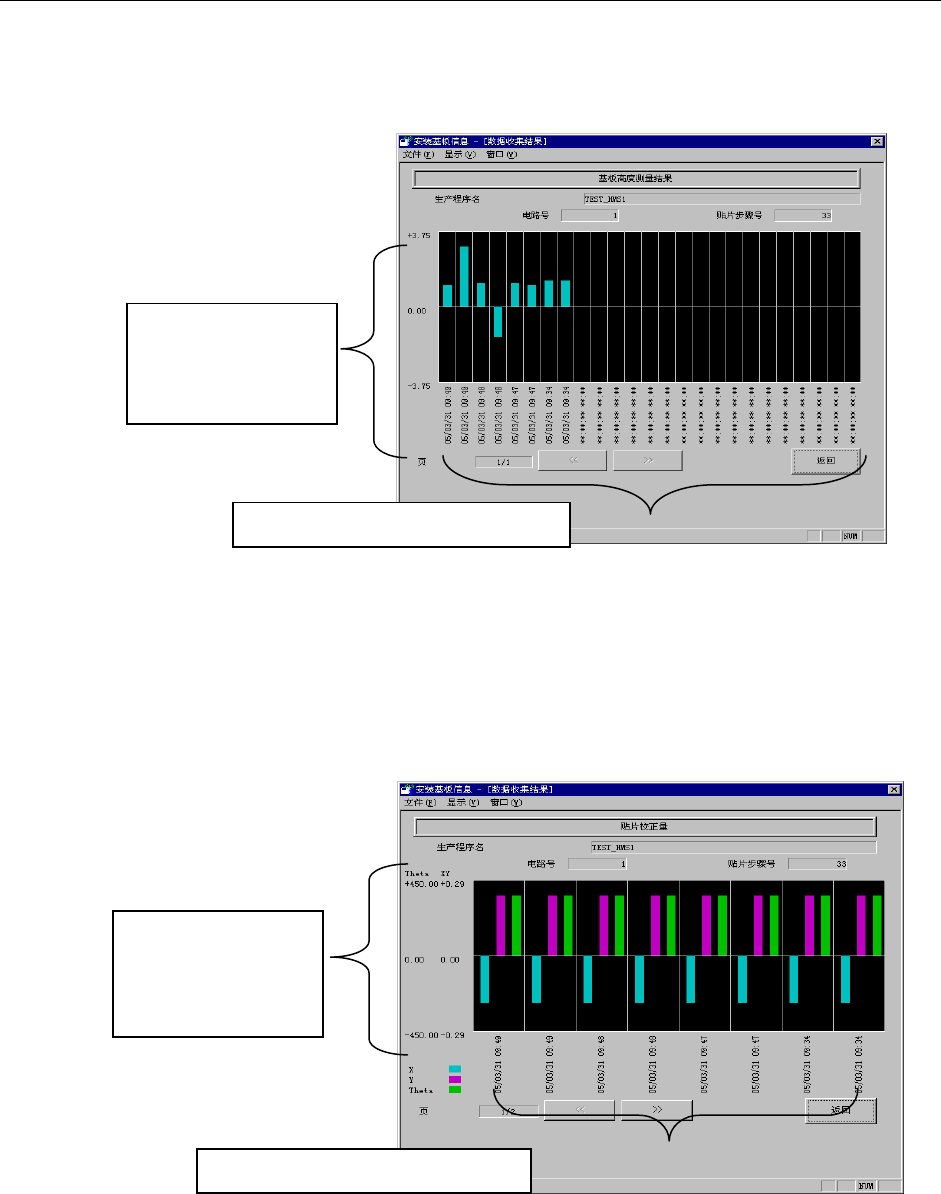

图 2-13-5 基板高度测量结果 收集画面
② 显示贴片校正量
在[显示项目] 中选择[贴片校正量] 时，可显示指定收集的生产程序名的电路号、贴片步骤号
的贴片校正量一览图表，图示如下。
偏差量 (mm、°)
根据校正结果数值的
大小变更显示区域（最
大值的 1.25 倍）
保存日期。从左到右为从新到旧显示。
图 2-13-6 贴片校正量 收集画面
2-178
第 1 部 基本篇 第 2 章 生产
③ 显示元件高度检查结果
在[显示项目] 中选择[贴片高度检查结果] 时，可显示指定收集的生产程序名的电路号、贴片
步骤号的贴片高度检查结果一览图表，图示如下。
测试结果 (mm)
根据测试结果的数值
大小显示区会有变化
（最大值为 1.25 倍）。
保存日期 从左向右为从新到旧显示。

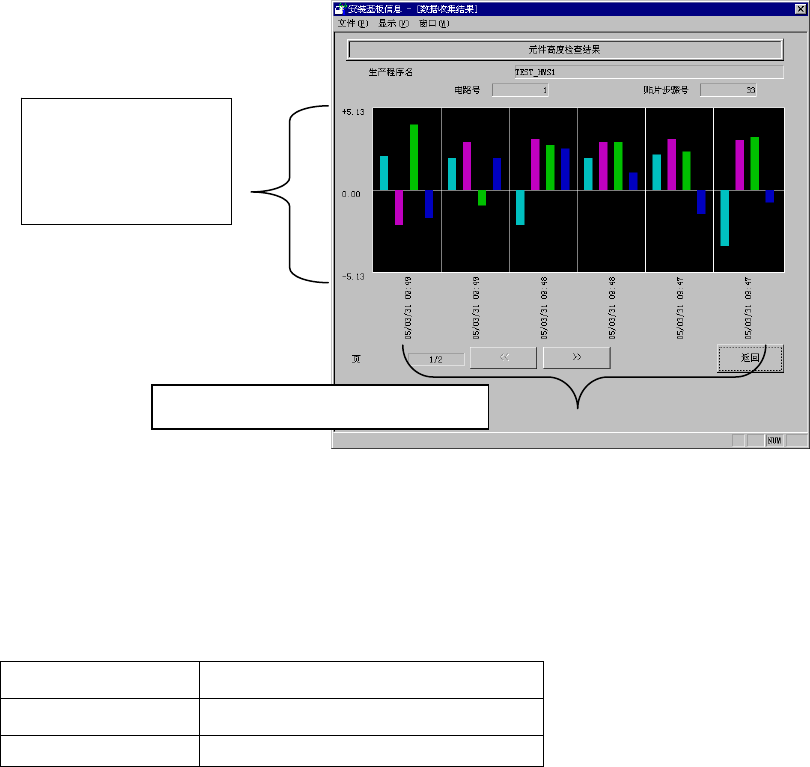

图 2-13-7 元件高度测量结果 收集画面
④ 按钮操作
按钮的操作如下。各画面相同。
[返回] 按钮 返回数据收集画面。
[《 ] 按钮 显示上一个数据收集画面。
[ 》] 按钮 显示下一个数据收集画面。
2-179
