第1部 基本篇 第3章 维护 3-2-4 空气过滤器(MNLA贴片头、FMLA贴片头) 1. 松开“贴片头罩①”的 3 根“固定螺丝②” （西姆斯 CAP 螺栓） ，拆下“贴片头罩①” 。 2. 松开“贴片头基板底座③”的 4 个“固定螺丝④” ，向右侧拆下“贴片头基板底座③” 。 3. 如果 “过滤器⑤” 有脏污等， 用六角扳手把 「A」 和 「B」 卸下来， 再松开 “盖子⑥” ，更 换“ 过 滤器⑤” 。 4. 更换“过滤器⑤”后…
第1部 基本篇 第3章 维护
(2) 配管系统图(贴片头)
Blow-Sw
P
φ8
Vac-Sw
エジェクタ
フィルタ
ノズル
圧力センサ
(3) 配管系统图(统一交换台，4处通用)
φ6
P
ローラレバー
ローラレバー
セレクタ
パイロットチェック弁
φ6
φ6
φ6
φ6
φ6
喷射泵
过滤器
压力 传感器
吸嘴
滚筒杆
滚筒杆
调节旋钮
先导检查阀
3-6
第1部 基本篇 第3章 维护

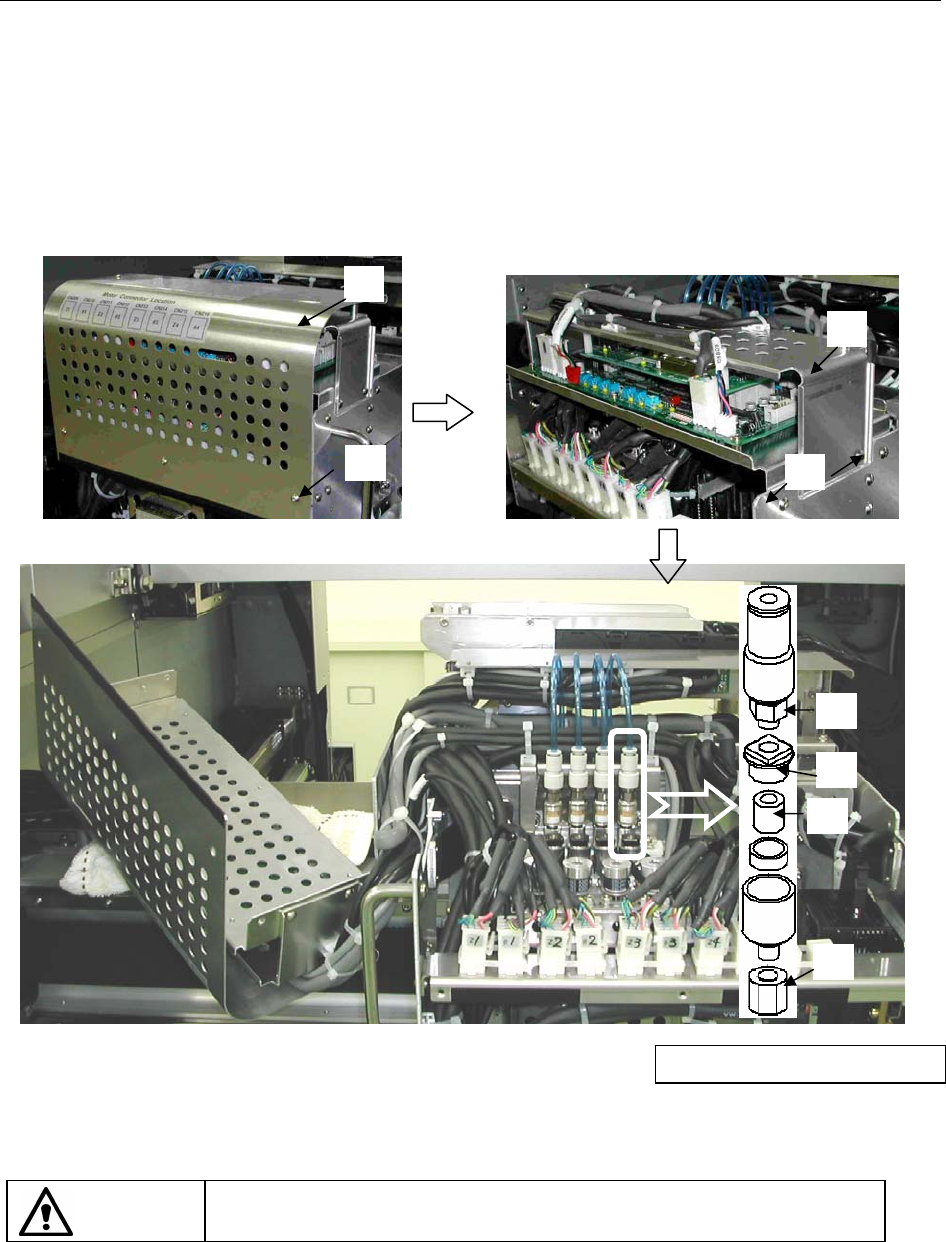

3-2-4 空气过滤器(MNLA贴片头、FMLA贴片头)
1. 松开“贴片头罩①”的 3 根“固定螺丝②”（西姆斯 CAP 螺栓），拆下“贴片头罩①”。
2. 松开“贴片头基板底座③”的 4 个“固定螺丝④”，向右侧拆下“贴片头基板底座③”。
3. 如果“过滤器⑤”有脏污等，用六角扳手把「A」和「B」卸下来，再松开“盖子⑥”，更换“过
滤器⑤”。
4. 更换“过滤器⑤”后，拧紧“盖子⑥”。
5. 按逆顺序恢复安装。
①
③
④
②
⑤
B
⑥
A
过滤器⑤ 型号：L155E321000
图 3-2-4 空气过滤器（
MNLA）
危险
为防止因意外启动而引发事故，请在切断电源后进行更换作业。
3-7
第1部 基本篇 第3章 维护

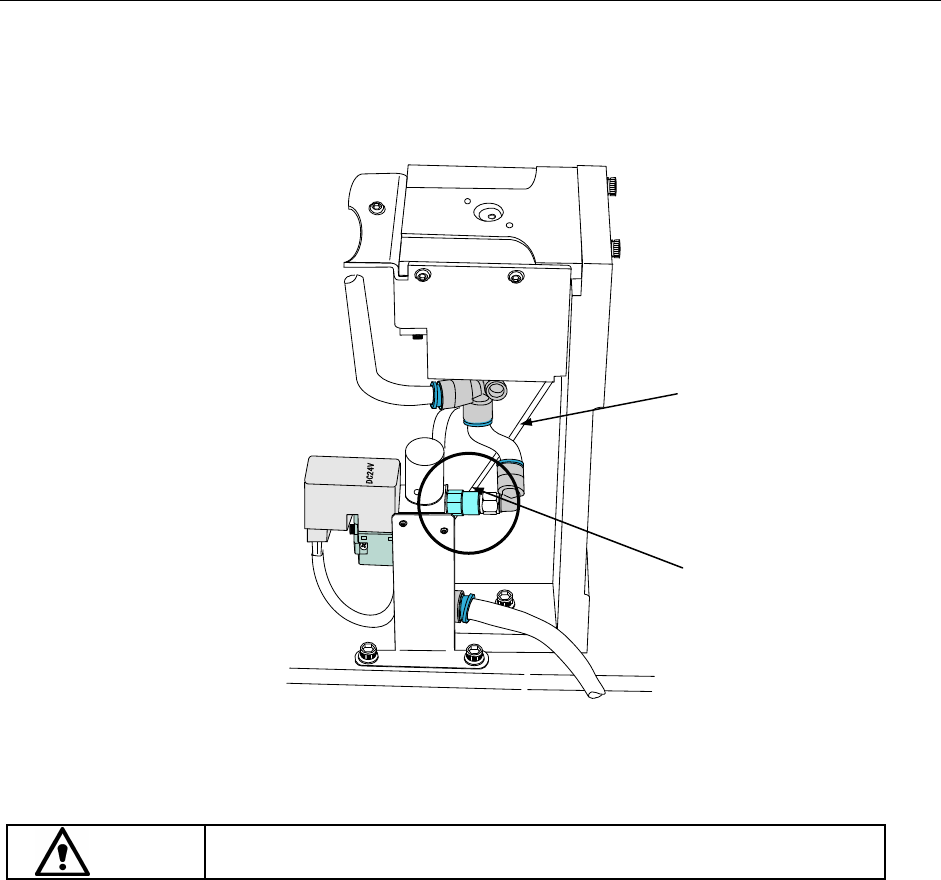

3-2-5 空气过滤器(CAL块)
请检查空气过滤器(CAL块)的元件是否有脏污。
如有脏污，请拆下“空气管①”，换上新的“空气过滤器②(货号40000641)”。
空气管①
空气过滤器②
图 3-2-5 空气过滤器(CAL 块)
危险
为防止因意外启动而引发事故，请在切断电源后进行更换作业。
