第1部 基本篇 第3章 维护
3-2-5 空气过滤器(CAL块)
请检查空气过滤器(CAL块)的元件是否有脏污。
如有脏污，请拆下“空气管①”，换上新的“空气过滤器②(货号40000641)”。
空气管①
空气过滤器②
图 3-2-5 空气过滤器(CAL 块)
危险
为防止因意外启动而引发事故，请在切断电源后进行更换作业。
3-8
第1部 基本篇 第3章 维护

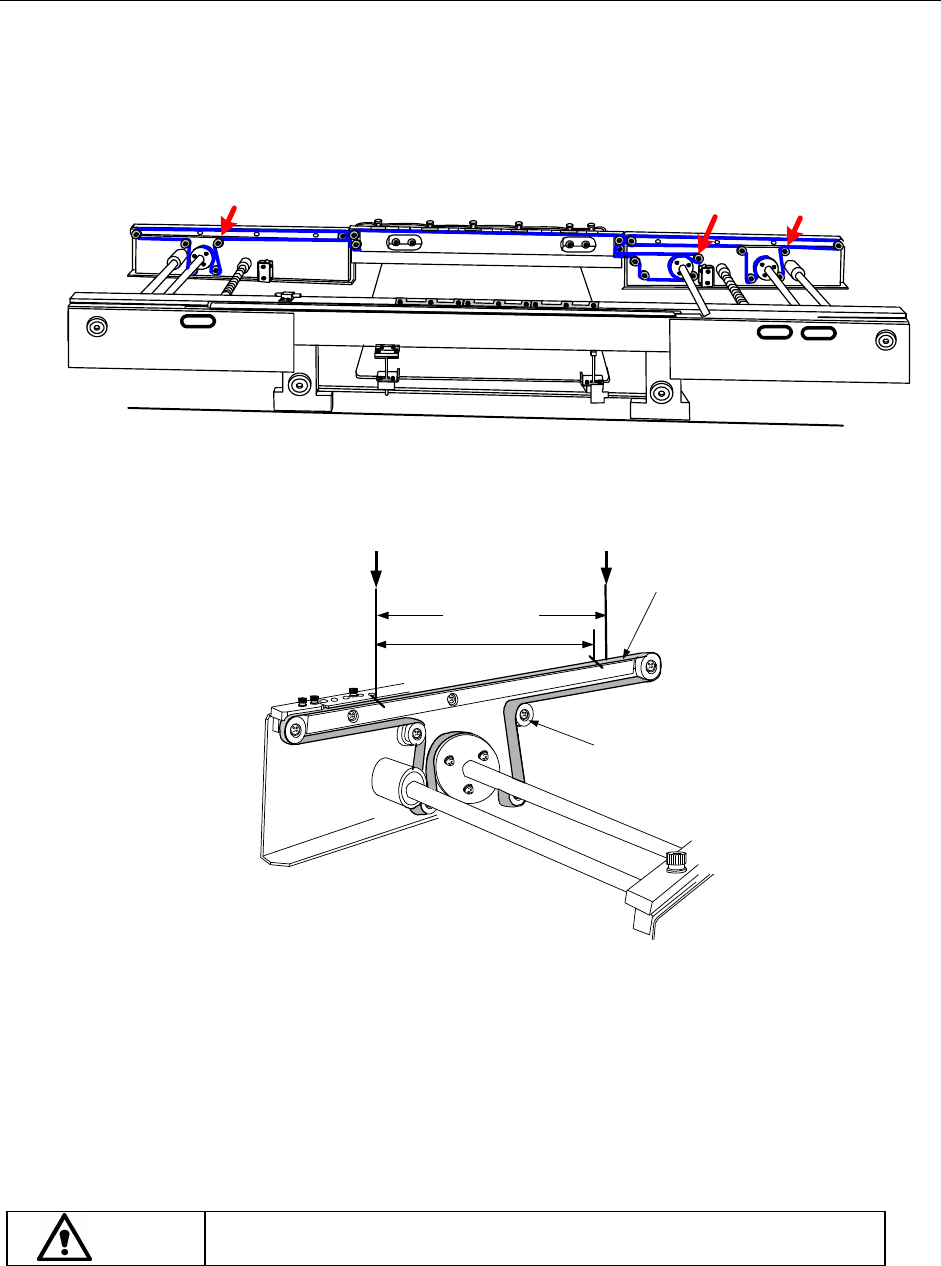

3-2-6 传送带
请确认传送带是否有明显的磨耗或破损、松弛。如需更换，请按照以下方法进行更换。
1) 松开安装在 A 部分长孔(图 3-2-6 传送带（1）)中的“传送滑轮(前后 2 处)”，放松传送带的
张力。
A
A
A
图 3-2-6 传送带（1）
2) 请从传送滑轮上拆下传送带进行更换。
A
B
200mm
201mm
传送带
2 01mm
200mm
图 3-2-7 传送带（2）
3) 请调整传送带的张力。
① 当传送带处于松弛状态时(在传送带上没有张力的状态)，在传送带上平坦的部分上用“油
性笔”等按200mm的间距“B”，做2处标记。
② 按照与1)相反的步骤，转动“A部分”的“传送滑轮”，张紧传送带的张力，在2处标记的
间距达到201mm的位置上固定传送滑轮。
危险
为防止因意外启动而引发事故，请在切断电源后进行更换作业。
3-9
第1部 基本篇 第3章 维护

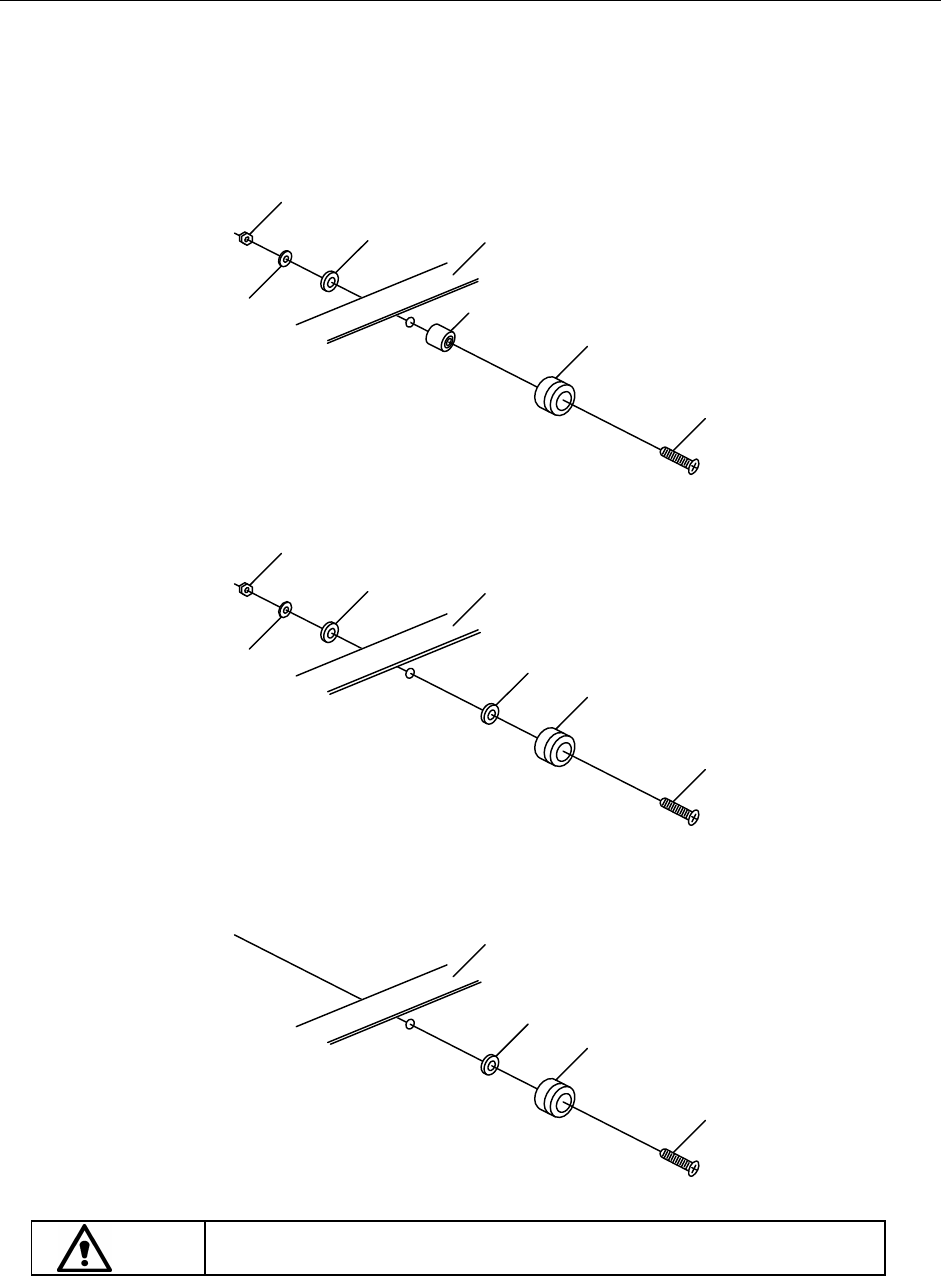

3-2-7 传送滑轮
请确认滑轮是否正常旋转。如需更换，请按照以下方法进行更换。
＜传送滑轮更换方法＞
1) 如图 3-2-8 传送滑轮 所示，传送滑轮被安装在前后导轨板上。请松开安装螺丝，更换传送滑轮。
2) 更换后，请调整传送带的张力。
六角螺帽
平垫圈
导轨板
滑车垫片
弹簧垫圈
传送滑轮
安装螺丝
六角螺帽
平垫圈
导轨板
弹簧垫圈
平垫圈
传送滑轮
安装螺丝
导轨板
平垫圈
传送滑轮
安装螺丝
图 3-2-8 传送滑轮
危险
为防止因意外启动而引发事故，请在切断电源后进行更换作业。
3-10
