第1部 基本篇 第3章 维护

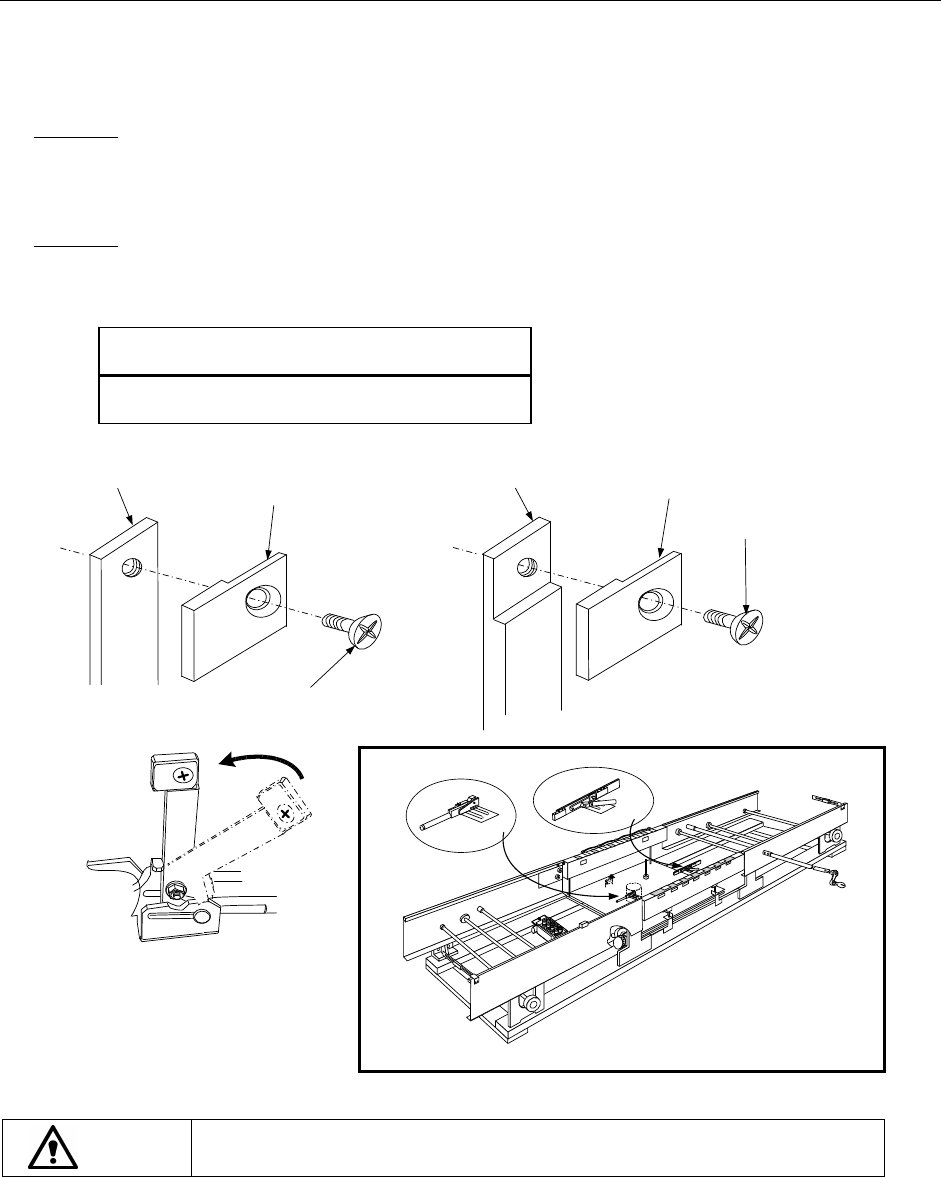

3-2-8 更换挡片
控制印刷基板传送方向的 “(Ａ)X 夹杆”和 “(Ｂ)挡块” 的先端部，安装有“挡片①”。 “ 挡
片①”因与基板的摩擦而发生磨损。
当出现以下现象时，请更换挡片。
更换基准
• 当表面涂层脱落或基板中心不稳定时。
• 磨损粉末明显。
更换方法
1. 拧松螺钉②，更换挡片①。
2. 挡片①需按下图（Ｃ）所示方向安装。
②螺钉 ：品号 SM1030401SE
挡块
(C) 挡片的安装
Ｘ夹杆
(B) 挡块图
(A) X 夹杆图
② 螺钉
② 螺钉
③ 挡块
① 挡片
① 挡片
④ Ｘ夹杆
请参照“2-7-1-1 传送部的构成”。
＊传送部的详细结构，
①挡片 ：品号 E2233725000
图 3-2-9 更换挡片
危险
请关闭电源后再操作，以防意外启动造成事故。
3-11
第1部 基本篇 第3章 维护

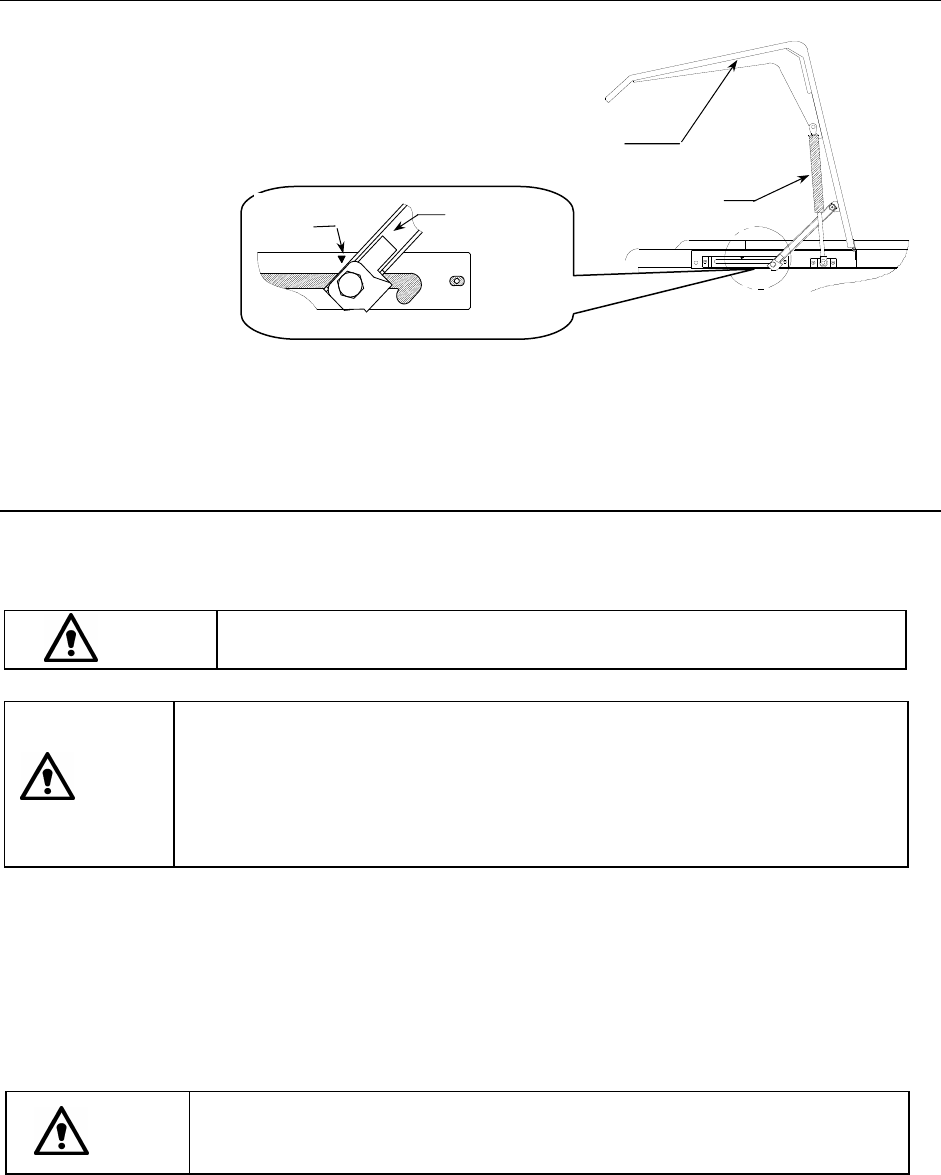

3-2-9 气弹簧
安全盖不能保持一定角度时，请更换气弹
簧。
更换气弹簧，是在盖子转轴导轨的▼标记
处被盖子转轴遮住的位置不能支撑盖子时
更换。
安全盖
气弹簧
盖子转轴
▼标志
图 3-2-9 气弹簧
3-2-10 电气类
3-2-10-1 一般注意事项
危险
请在切断电源后再插拔各插头。
注意
·请绝对不要在不同的电压规格下使用。
·在接通电源时，请确认装置处于安全状态。
·接通电源时，请确认装置内部无人作业。
·接通电源时，请确认在装置内部没有安装、安置会妨碍机器各种动作的物体
(调整工具等)。
·供给空气时，请在切断电源后再进行。
3-2-10-2 日常检查事项
1. 请在电源电压为额定电压±10%的范围内使用该装置。
2. 请确认各插头是否已连接牢靠。(键盘、HOD 等)
警告
为了避免因触电而造成重伤事故，检查时将总开关置于<断开>状态。
总开关是指建筑物内安装的电源开关，而非主机上的开关。
3-12
第1部 基本篇 第3章 维护

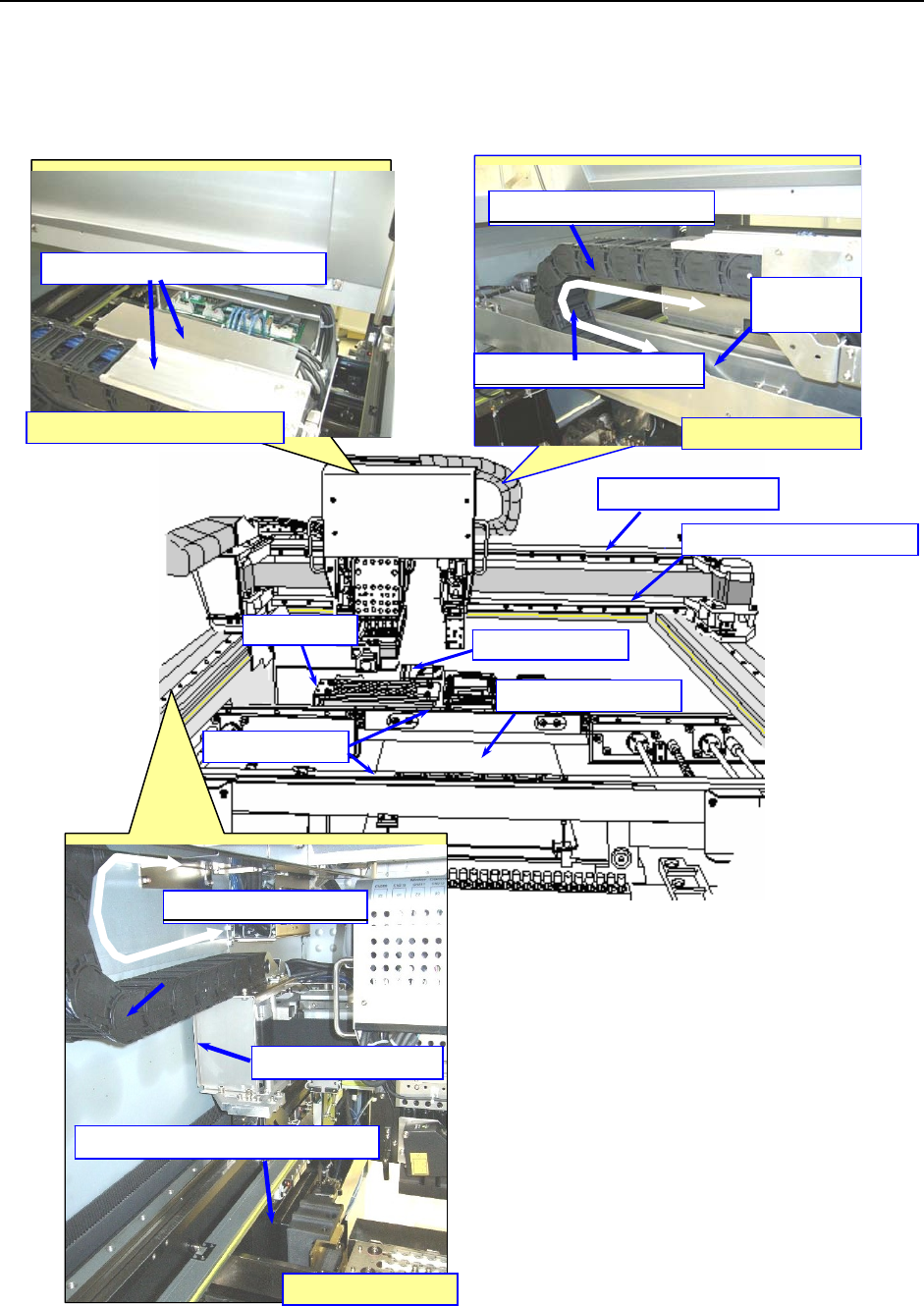

3-3 清洁工作
清扫机器动作(图 3.3-1)时各处产生的粉末。
通常使用不容易掉出线丝末的清扫用麻布擦去粉末。用麻布不好擦的地方(如: Plasutic Rail 导
轨防护罩支撑台底面，ATC 上面等)，请用吸尘器等予以吸取。
图 3.3-1 粉末类清扫点
X 轴框架上面
X 轴导轨防护罩侧面两侧
贴片头上面（从主机背面看）
电缆支撑台和贴片头上面
导轨防护罩
支撑台底面
X 轴框架的落差上面
ATC 上面
校准块上面
传送轨道上面
支撑台上面
X 轴导轨防护罩弯曲内侧
主机（从背面看）
主机(从前面看)
Y 轴导轨防护罩弯曲内侧
Y 轴导轨防护罩内侧
Y 轴线性尺上面(左右两处)
