3-3-1 XY轴直动单元
(1) X 轴(检查)
请检查X轴直动单元YR、YL的导轨中有无垃圾、灰尘等。
(2) Y 轴(检查)
请检查Y轴直动单元的导轨中有无垃圾、灰尘等。

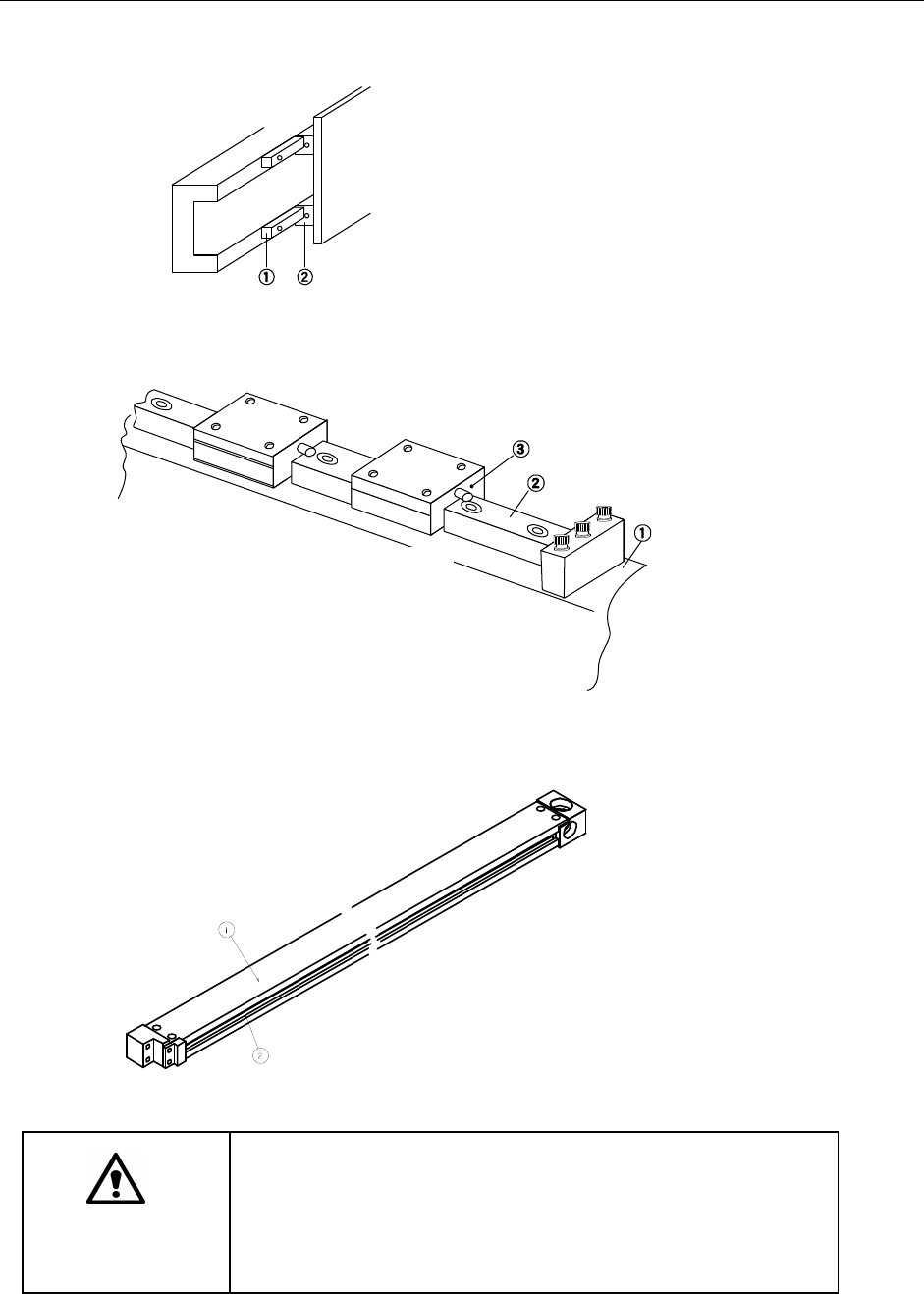

②X轴直动单元(×4)
①Y轴结构(×2)
②Y轴直动单元导轨(×2)
③Y轴直动单元(×4)
①X轴直动单元导轨(×2)
（3）线性尺（检查）
检查 X、Y 轴的线性尺 RIP 部分是否附着垃圾、灰尘等。
②线性尺 RIP 部分 （x3）
①线性尺（x 3）
线性尺的
注意事项
线性尺内部使用有精密元件，线性尺变形、或受到大撞击时会破
坏精密元件的匹配性，影响精度。使用时请注意：
1.不可用手触摸线性尺，或在上面放物品。
2.不可撞击、敲打线性尺。
3-14
第1部 基本篇 第3章 维护
3-3-2 各种传送传感器
请清除各传感器上附着的灰尘和脏物。
等待传感器
停止传感器
C-OUT传感器
搬入传感器
搬出传感器
输入传送站
传送方向
输出传送站定心站
危险
为防止因意外启动而引发事故，请在切断电源后进行清扫作业。
3-3-3 激光校准传感器
请确认传感器窗口处是否有脏污。
如有脏污，请用浸有酒精的干净棉纱或纱布等彻底擦掉。
＜MNLA 贴片头＞ ＜FMLA 贴片头（选购项）＞

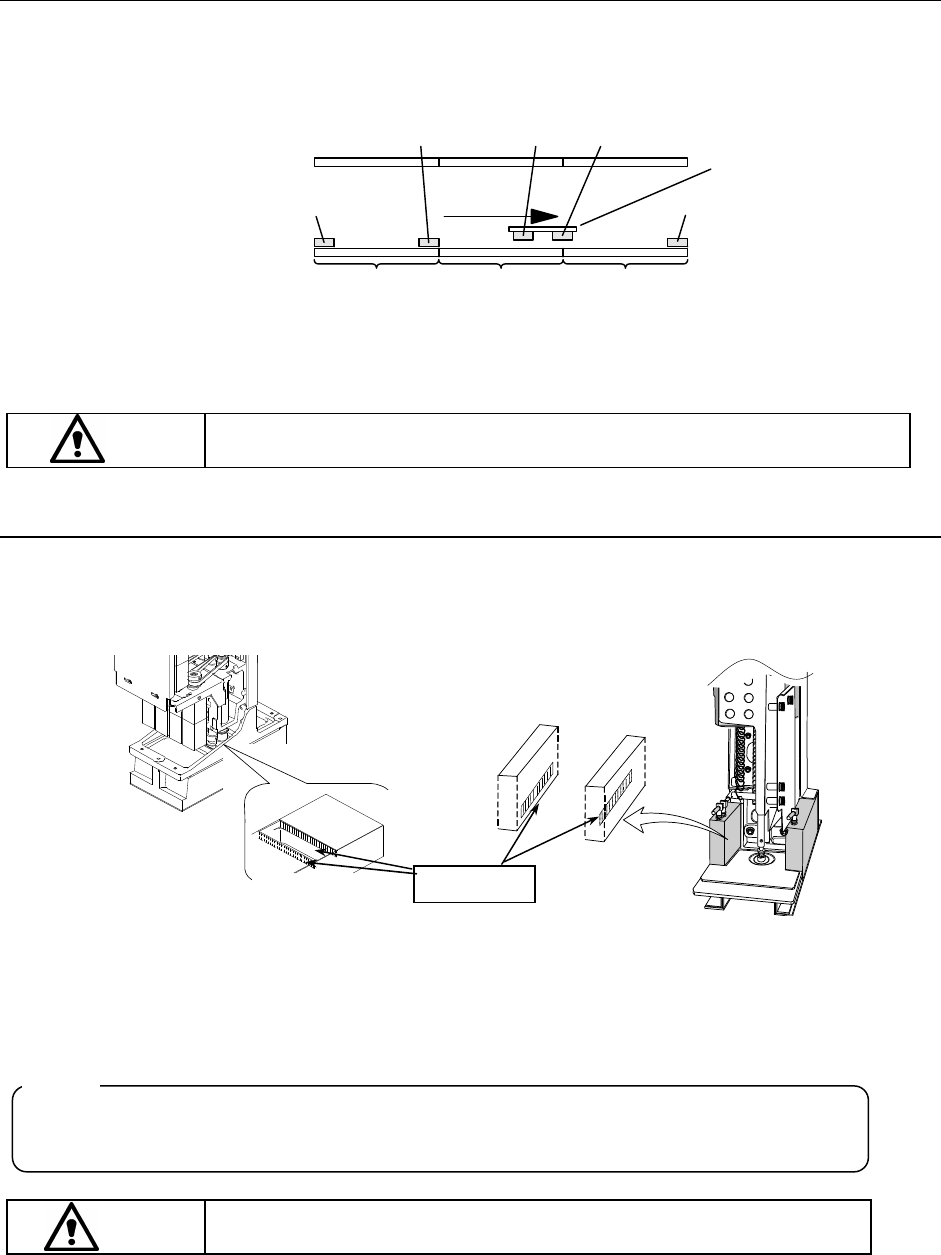

图 3-3-2 激光校准传感器
如果使用酒精以外的溶剂(丙酮、香蕉水等)进行擦拭，传感器视窗周围的树脂部分可能会
溶解，因此请绝对不要使用。
传感器视窗
注意 :
危险
为防止因意外启动而引发事故，请在切断电源后进行清扫作业。
3-15
第1部 基本篇 第3章 维护
3-3-4 CAL块 负荷控制单元（测力器）
检查“① CAL 块”和“②负荷控制单元”是否有灰尘等异物，如果有请进行清扫。请清扫异物
直至能清楚地看到圆形标记。
①
②
标记

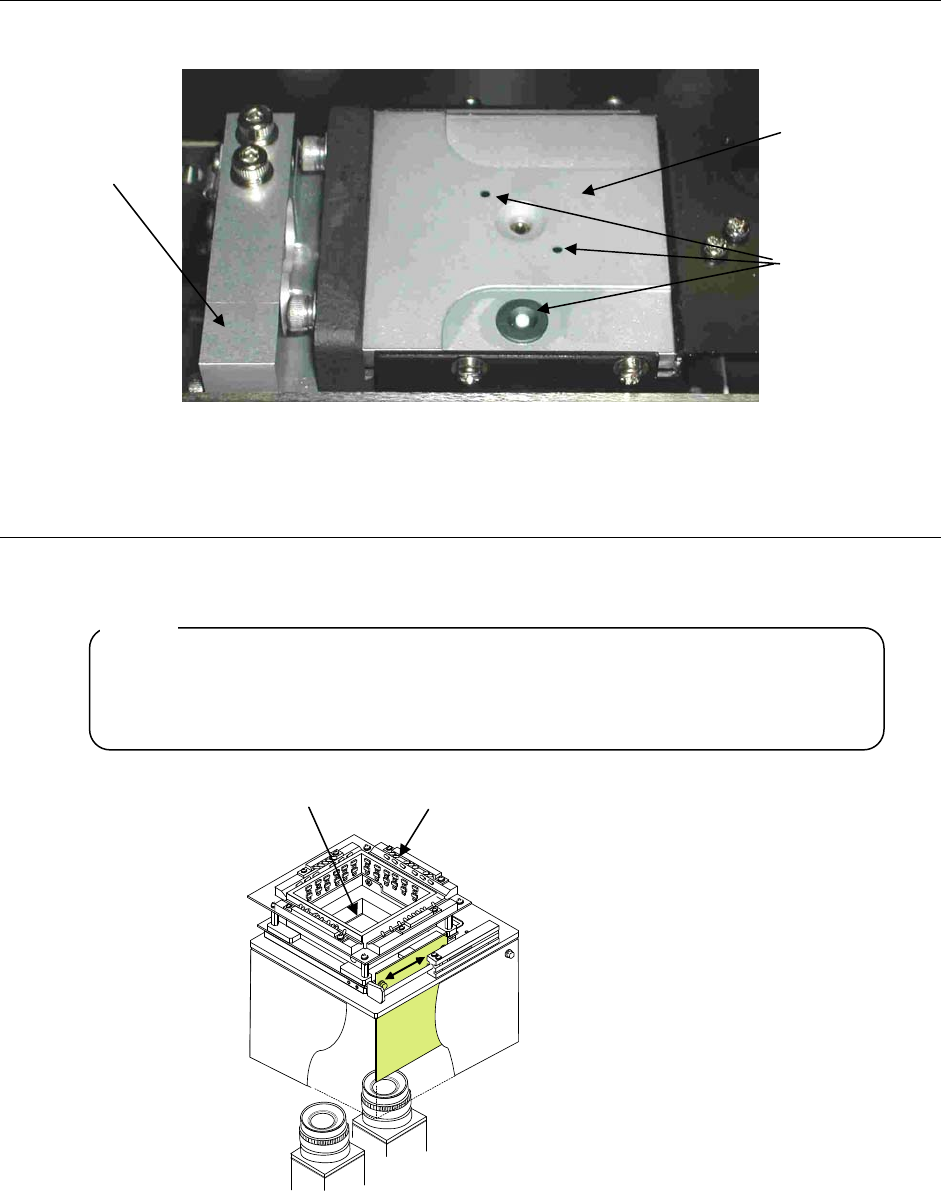

图 3-3-3 CAL 块与负荷控制
3-3-5 VCS
检查 VCS 的上面(视窗与 LED)有无灰尘等异物，如果有，请用浸有酒精的干净棉纱或纱布等彻
底擦掉。
如果使用溶剂(丙酮、香蕉水等)进行擦拭，传感器视窗周围的树脂部分可能
会溶解，因此请绝对不要使用。
注意：
视窗 LED
图3-3-4 VCS
