第1部基本篇第3章维护 2)清扫后涂抹润滑油由于乙醇和IPA(异丙醇)中含有水分，如果用超声波清洗后不采取防锈措施，吸嘴内部会有生锈的可能。因此在清洗后, 请在吸嘴滑块上涂抹 New Deflex Oil No.1(JUKI货号 MDFRX10 01L0)。 ¾ 在涂抹润滑油时，如下图所示，用New Deflex Oil No.1将棉签涂到半湿后，在需要涂抹的部分(在按下吸嘴滑块时，从吸嘴套内突出的部分)涂上一…

第1部基本篇第3章维护

3-3-7 吸嘴

3-3-7-1 清洗夹具吸嘴

请用软布把安装在 ATC 上的 No.20 夹具吸嘴 B（679）

塑料部分（白色）擦干净，再用气枪等把灰尘吹干净。

3-3-7-2 清洗吸嘴

1) 请使用装有酒精的超声波清洗器进行清洗。

清洗后，用气枪等吹去吸嘴内部的酒精，并将吸嘴装放回到ATC装置，按设置数据执行吸嘴分

配。

¾ 用超声波清洗的标准时间大致为5分钟。

¾ 对于氨基甲酸乙酯部分的污垢，以及用超声波也清洗不掉的吸嘴扩散器的污垢，请用浸有

酒精的软布将其擦掉。

¾ 清洗后，为防止吸嘴内部生锈，请在吸嘴滑块上涂抹New Deflex Oil NO.1。

注意

1. 请勿将吸嘴放回贴片头，而一定要放回ATC装置。

2. 如果将505、506CC、507CC、508CC吸嘴那样的带有氨基甲酸乙酯的吸嘴长时间浸泡在酒

精中，会导致氨基甲酸乙酯部分的老化或剥离，因此在清洗时请按下图所示，将吸嘴头

朝下放置在容器中，不要让氨基甲酸乙酯浸泡在酒精中。

3. 请绝对不要使用酒精以外的溶剂(丙酮等)。

4. 请勿分解吸嘴。

5. 清洗完吸嘴后，请不要在吸嘴上使用New Deflex Oil NO.1以外的润滑油。

6. 切勿使New Deflex Oil NO.1附着在吸嘴的扩散器和橡胶部分。

橡胶部分

烧杯

酒精

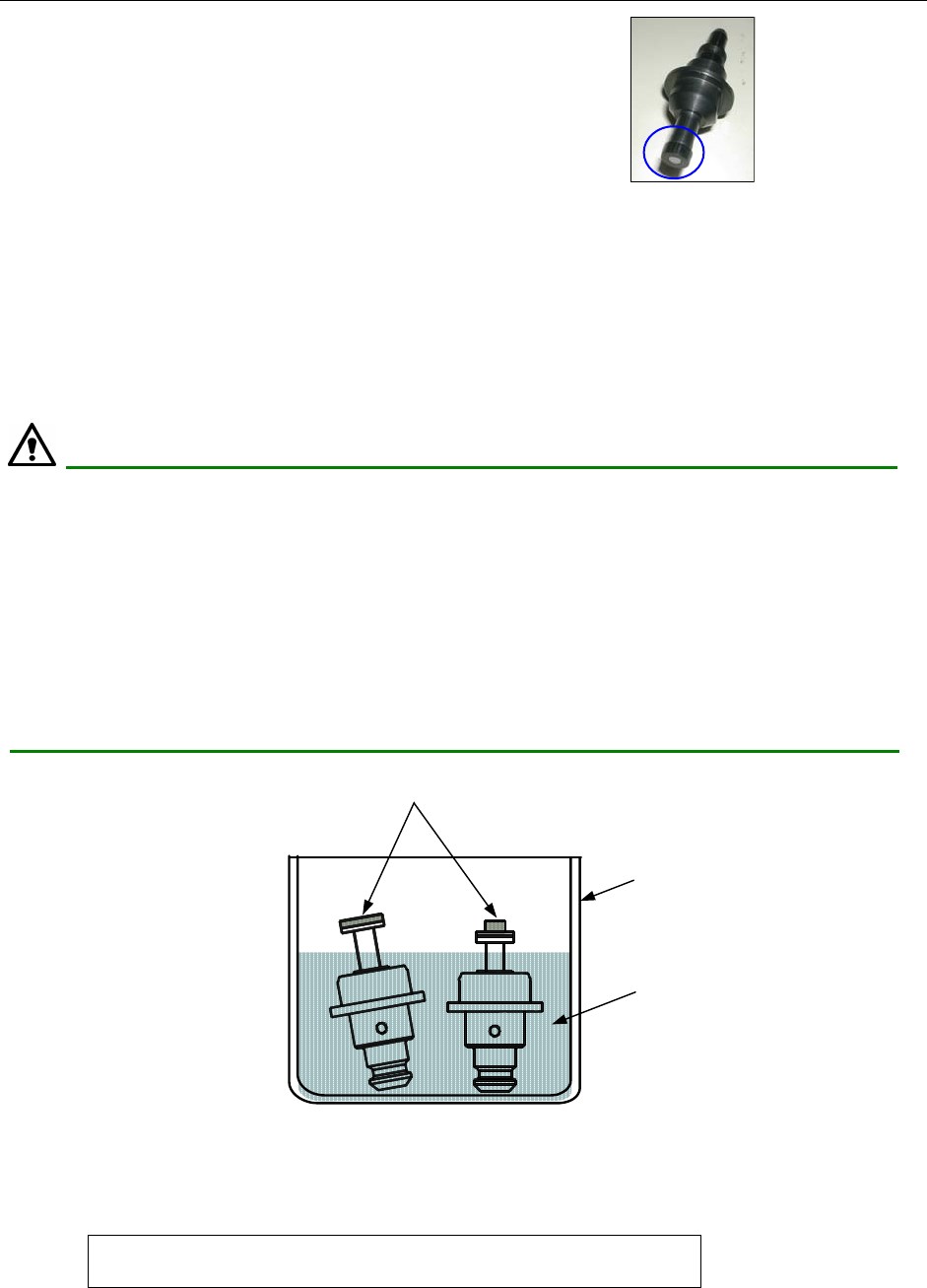

图 3-3-6 吸嘴的清洗

 关于使用的酒精

考虑到清洗效果、成本以及为了方便购买，我们推荐您使用IPA乙醇。.

推荐溶剂：IPA(异丙醇)、乙醇(酒精)

3-18

第1部基本篇第3章维护

2)清扫后涂抹润滑油

由于乙醇和IPA(异丙醇)中含有水分，如果用超声波清洗后不采取防锈措施，吸嘴内部会有生

锈的可能。因此在清洗后,请在吸嘴滑块上涂抹New Deflex Oil No.1(JUKI货号 MDFRX10

01L0)。

¾ 在涂抹润滑油时，如下图所示，用New Deflex Oil No.1将棉签涂到半湿后，在需要涂抹的

部分(在按下吸嘴滑块时，从吸嘴套内突出的部分)涂上一滴润滑油。

¾ 将吸嘴滑块上下移动20～30次左右，以使润滑油均匀地涂到吸嘴滑块上。

¾ 如果吸嘴套的外面粘有润滑油或涂抹后多余的润滑油，请用干净的棉纱将其擦掉。

◆ 另外，请注意勿使吸嘴的扩散器与橡胶部位(下图斜线部分)粘上润滑油。

涂抹油，切勿使用New Deflex Oil No.1以外的润滑油。

若使用润滑脂等高粘度油脂类，会导致吸嘴滑块不能顺利返回。

LOIL

棉签

吸嘴滑块

扩散器

吸嘴套

涂抹润滑油的部分

棉纱

棉签

橡胶

小容器

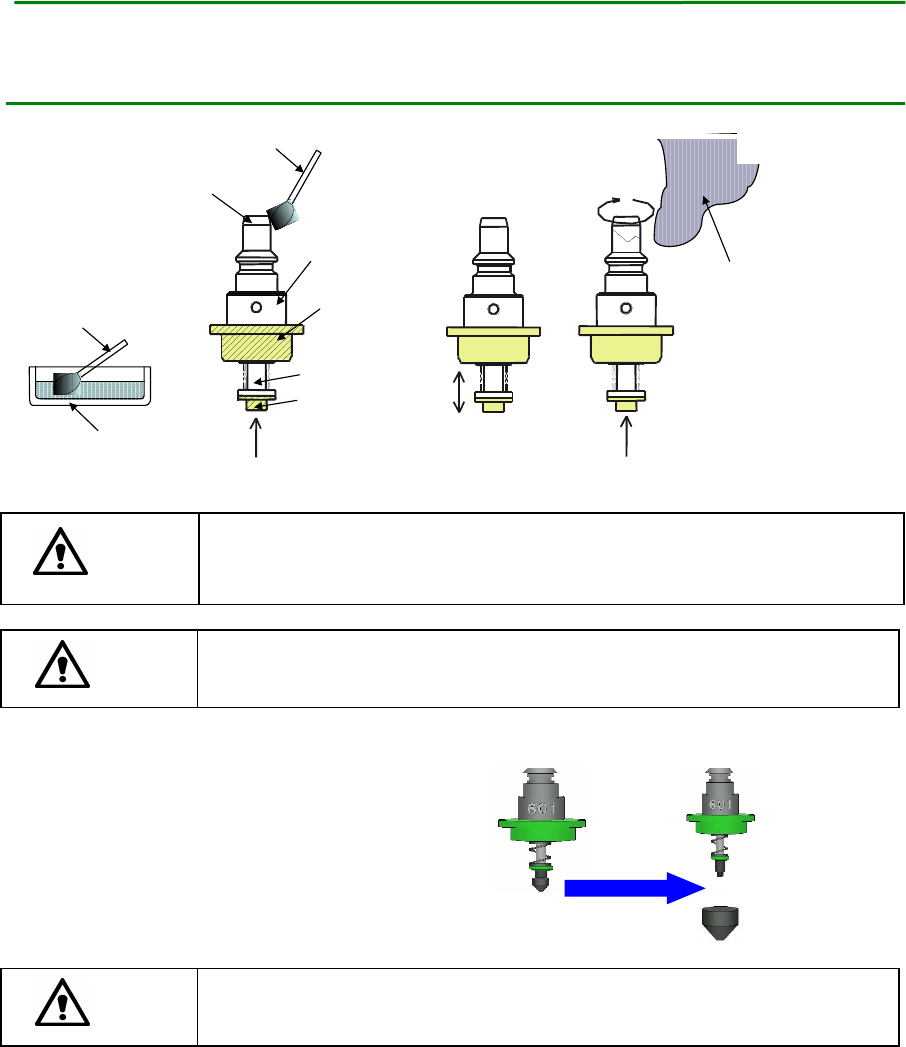

图 3-3-7 清扫后上油示意图

注意

溶剂有起火的危险。因此使用时请充分予以注意。

请绝对不要使用丙酮。否则会导致吸嘴扩散器变色。

作业时请使用防止有机臭气面罩。IPA 的成分中含有对人体有害的物质。

危险

为防止因意外启动而引发事故，请在切断电源后进行作业。

3-3-7-3 负荷控制吸嘴的清洗方法

配件卸下来

①把吸嘴

<清洗方法>

②用超声波清洗

器清洗。

（参见 3-3-7-2）

① 从吸嘴主体上把吸嘴配件卸下来。

② 请参见“3-3-7-2”进行清洗。

③ 请使用干棉纱、或气枪清洁吸嘴配件。

✩

安装吸嘴配件时，请使用插入配件治具。

③用气枪清洗。

（参见“12.9 负荷吸嘴”）

注意

因有变形的可能，吸嘴配件请绝对不要使用溶剂（酒精等）清洗。

3-19

第1部基本篇第3章维护

3-3-8 吸嘴外轴

3-3-8-1 清洗方法

① 用轻轻沾湿酒精的棉花棒擦干净吸嘴外轴里的轴。

②用牙签剔除吸嘴外轴和 SP 支架

的缝隙的污垢。

花键轴

六角扳手孔

划线

外轴 SP 支架

牙签

缝隙，用牙签剔除污垢

吸嘴外轴

棉签

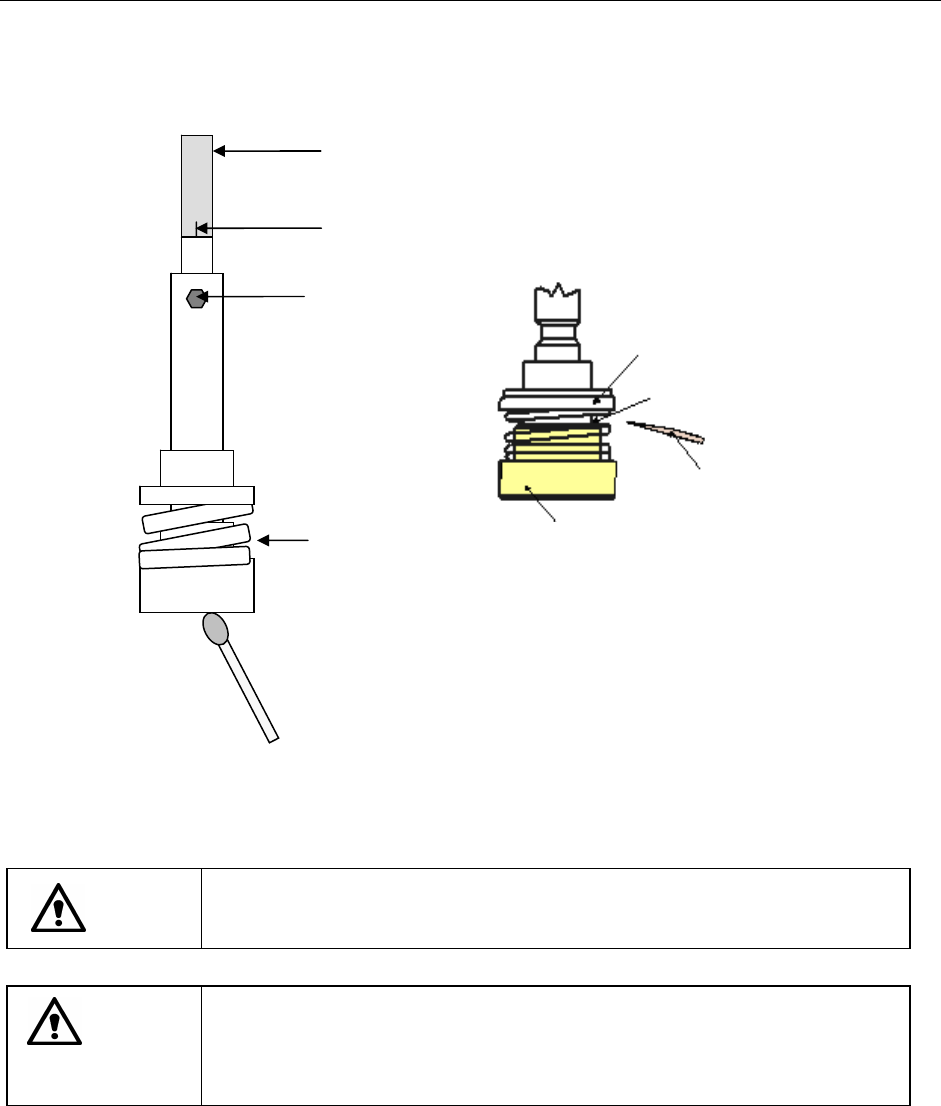

图 3-3-8 吸嘴外轴的清洗

注意

·请绝对不要使用酒精以外的溶剂(丙酮等)。

·酒精，推荐使用 IPA 乙醇（酒精）。

注意

＜从贴片头上卸下吸嘴外轴时＞

·把外轴的六角扳手孔与花键轴上的划线（3mm 左右）对准后再安装。

·拆卸下吸嘴外轴后，可能影响贴片精度，务请注意。
