第1部 基本篇 第3章 维护

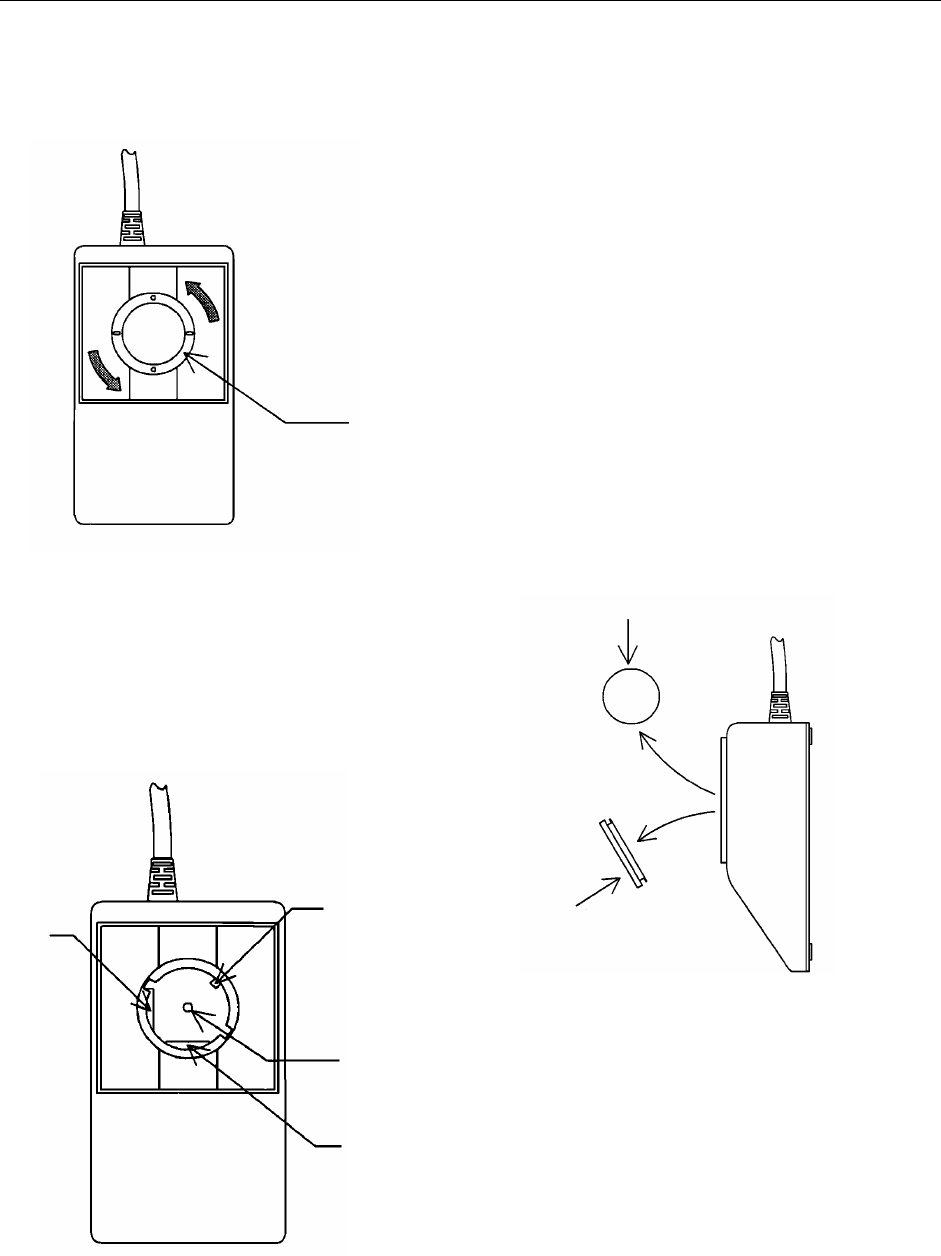

3-3-14 跟踪球
请清扫跟踪球内部附着的灰尘或异物。
① 请将环按逆时针方向(箭头方向)旋转。
② 拆下环和球。
将球放在软布上等不会滚动的地方。
③ 使用软布等清扫如左图所示的与球接触
的部分。
同样擦拭掉球的污垢。
(严禁水分)
环
球
环
45度轴
Y检测轴
球支撑
X检测轴
3-26
第1部 基本篇 第3章 维护
3-3-15 共面性传感器(选购件)
3-3-15-1 各部分的名称
①
②
③
①
コ ーラ プラ用コントロ
②
コプラ用センサケーブル
① 共面控制器
② 共面传感器电缆
B 侧：共面画面(保养用)
A 侧：本体画面(标准)
◇监视器画面切换开关说明
③ 监视器画面切换开关
Ａ
Ａ
Ｂ
A侧
B侧
§监视器画面的切换开关设定§
“接通电源时”或进行“一般业务”时，请使用“A 侧”。
如果设定为 B，则不显示菜单画面。
图 3-3-16 共面性的构成
3-27
第1部 基本篇 第3章 维护
3-3-15-2 日常检查
请检查过滤器单元(投光窗/感光窗)的脏污。(每天进行)
◇ 请用干的干净棉纱或纱布擦去脏污。
投光窗
感光窗
图 3-3-17 共面性传感器
注意
请充分注意过滤器单元的脏污。
否则会导致误动作。
另外：擦去脏污时，切勿使用酒精。
3-3-15-3 部件一览表
部件如下。
表 3-3-1. 部件一览表(共面性装置)
No. 货号 名称
１ E9675729000 共面用传感器电缆
２ E9674729A00 过滤器装置(感光侧)
３ E9674729B00 过滤器装置(发光侧)
