第1部 基本篇 第3章 维护
3-4 加油

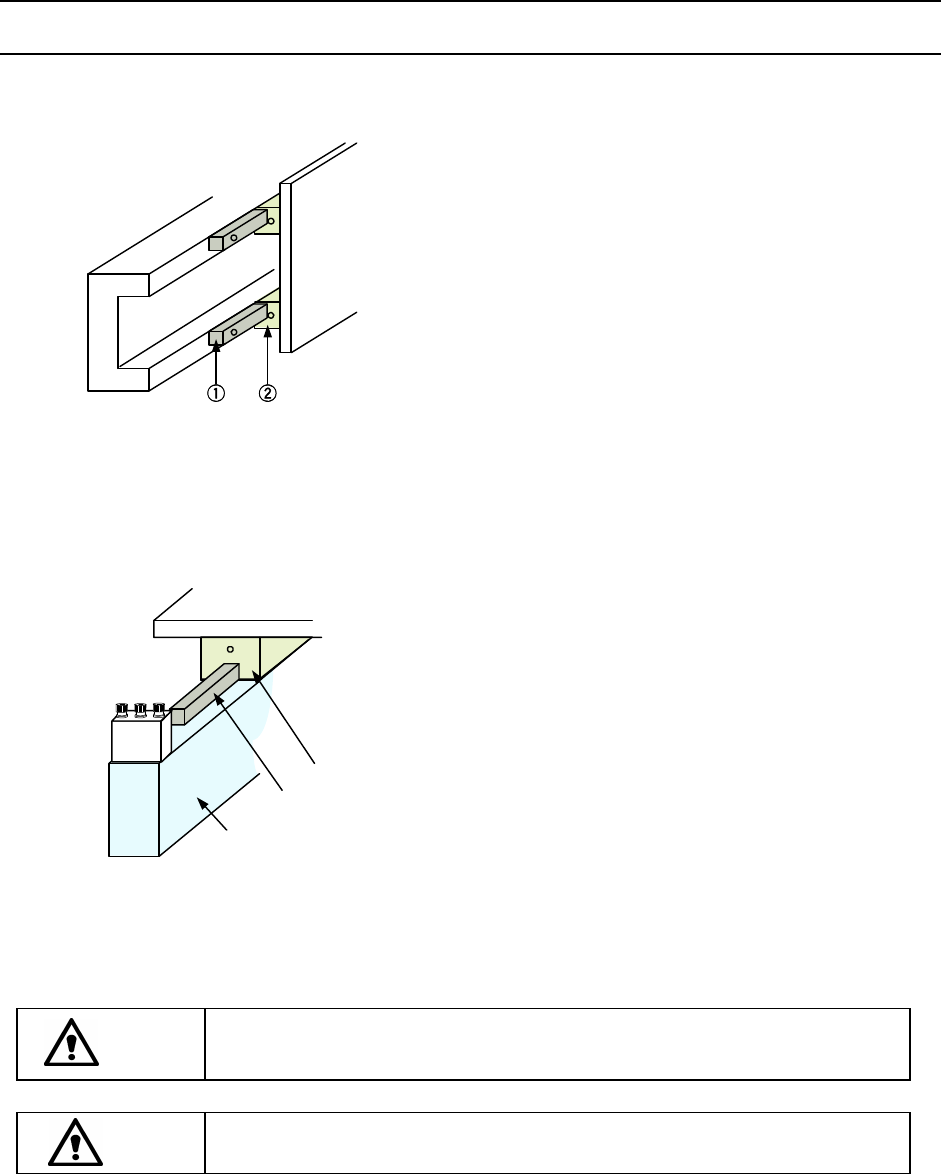

3-4-1 XY轴直动单元
(1) X轴直动单元
①X轴直动单元导轨(×2)
②X轴直动单元(×4)
图 3-4-1 XY 轴直动单元
用润滑脂注脂枪从X轴直动单元的润滑脂注脂孔加入润滑脂。
(2) Y轴直动单元
①
②
③
①Y轴框架(×2)
②Y轴直动单元导轨(×2)
③Y轴直动单元(×4)
图 3-4-2 Y 轴直动单元
用润滑脂注脂枪从Y轴直动单元的润滑脂注脂孔加入润滑脂。
注意
请绝对不要给 XY 轴的驱动皮带或电动机的轴承加油(机油、润滑脂)。
危险
为防止因意外启动而引发事故，请在切断电源后进行作业。
②
③
①
3-30
第1部 基本篇 第3章 维护
3-4-2 传送螺旋轴(传动轴)
请在*标记处全面涂抹润滑油。
螺旋轴
*
图 3-4-3 传送螺旋轴
3-4-3 传送导轴
请给导轴(左右3处)全面涂抹润滑油。
导轴
图 3-4-4 传送导轴
3-4-4 基板挡块部
请在*标记孔处注入润滑脂。
润滑脂(垫圈部分)
*
*
润滑脂(沟槽部)
图 3-4-5 基板挡块部
危险
为防止因意外启动而引发事故，请在切断电源后进行作业。
注意
请勿调整传感器的调节旋钮，可能会导致故障。
3-31
第1部 基本篇 第3章 维护
3-4-5 滚珠丝杠与线形螺丝(贴片头部分)
请在“滚珠丝杠①”和“直线导轨③”的导轨上薄薄地涂抹一层润滑脂(C润滑脂)。
在“花键轴②”上薄薄地涂抹一层润滑脂(C润滑脂)。
难涂润滑油的地方（特别是直线导轨的隐藏的轨道面），请用附件润滑油棒涂抹。
上下移动Z轴以使润滑油涂抹均匀，为防止飞散请将多余的润滑脂擦去。
グリスバ
ー
图 3-4-6 润滑脂涂抹位置
注意
请勿涂抹润滑脂(C 润滑脂)以外的润滑脂。
如果与其它的润滑脂混合使用，可能会使润滑脂分离滴落。
危险
为防止因意外启动而引发事故，请在切断电源后进行作业。
①
②
③
＜MNLA 贴片头＞
润滑油棒
①
②
③
① 滚珠丝杠
② 花键轴
③ 直线导轨
＜FMLA 贴片头（选购项）＞
3-32
