第 1 部 基本编 第 1 章 设备概要 1-2-7-3 各种元件的最小元件宽度(Ｄ) (1)方形芯片 (7)QFP (12)BGA (2)圆筒形芯片 (13)网络电阻 D = A + 0.5mm (8)PLCC (3)铝电解电容 (14)微调电器 (9)BQFP (4)SOT (15)单向引脚连接器 (5)SOP (10)TSOP (16) 鸥翼式插座 J 引脚插座 (11)TSOP2 (6)SOJ 1-12
第 1 部 基本编 第 1 章 设备概要
1-2-7-2 负荷控制吸嘴 (选购项)
负荷控制吸嘴是 CX-1 专用的吸嘴。可在吸嘴前端安装吸嘴芯片，定期进行更换。
针对不同的负荷区，备有 601C 和 602C 两种吸嘴。更换吸嘴配件后，可对应多种元件。
表 1-2-3 负荷控制用吸嘴
吸嘴编号
601C 系
（负荷区
0.75～1.4N）
602C 系
（负荷区
1.5～2.75N）
吸嘴配件
内径
(Ba)
外径
(Bb)
对应元件宽度
（mm）
611 - 701 φ0.4 φ0.75 0.45～0.8
621 622 703 φ0.6 φ1.25 0.75～1.5
631 632 705 φ1.15 φ1.75 1.3～2.7
641 642 707 φ1.65 φ2.25 2.5～3.5
651 652 709 φ2.2 φ3.0 3.0～4.0
661 662 711 φ3.2 φ4.0 4.0～6.0
671 672 713 φ4.2 φ5.0 5.0～8.0
* 内径・外径是指如下图所示的配件的内经、外经。
* 吸嘴和吸嘴配件是易耗品。有污损或磨损时，请更换。
（反复装卸会磨损插入孔部分。
拆卸次数尽量不要超过 10 次。）
① アタッチメント押込治具
③ ノズル スプリング
④ ノズル スライダ
A部: この部分は外面黒色
② ノズル ボディ
⑤ ト
内径
外径
ノズル アタッチメン
插入配件治具里
外面为黑色
A 部：此部分
吸嘴主体
吸嘴弹簧
拡大
扩大
吸嘴滑块
吸嘴配件

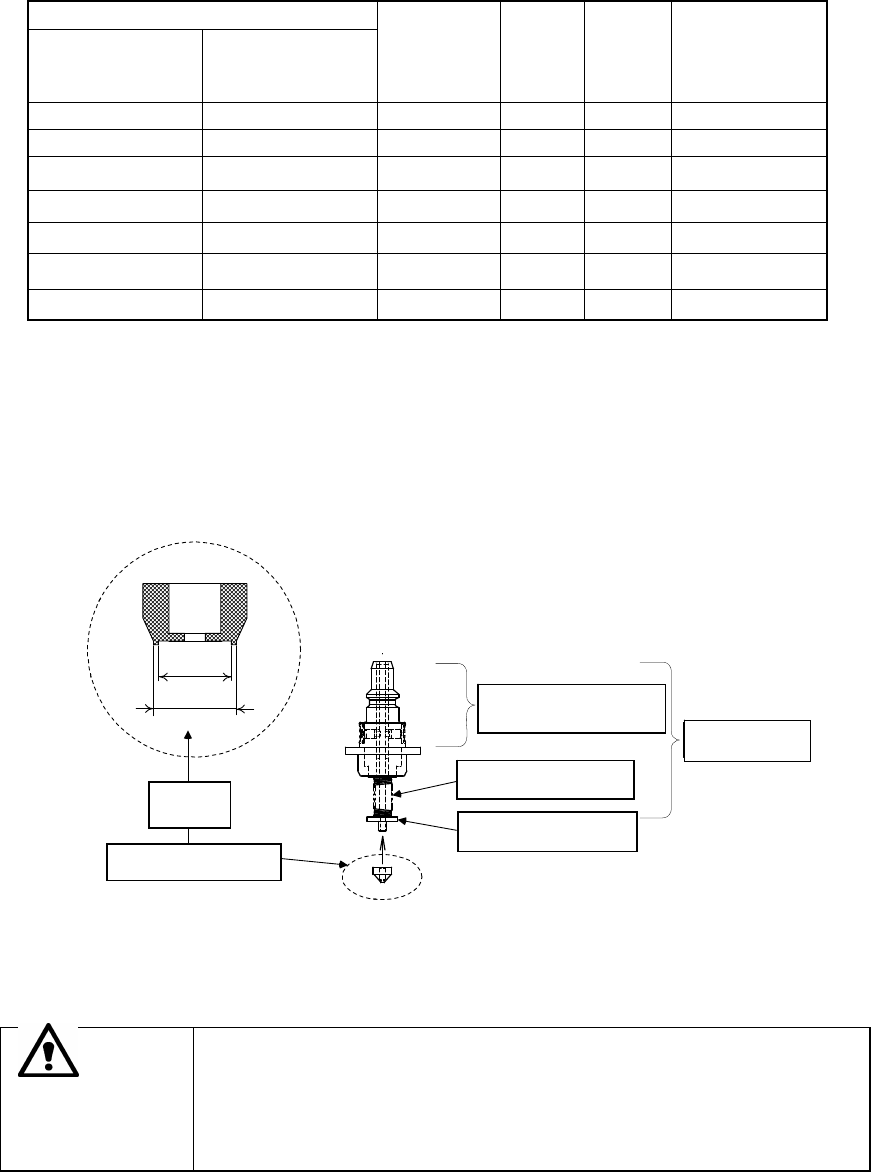

图 1-2-7 负荷控制吸嘴
注意
负荷控制吸嘴(600 多号。图 A 部分黑色的吸嘴)的弹簧设定系数比一般的
吸嘴弹簧系数大。所以，如果用标准吸嘴的同样方法使用，会给元件过
大的冲击，从而损坏元件。
所以，CX-1 以外的机种，切勿使用。
1-11
第 1 部 基本编 第 1 章 设备概要
1-2-7-3 各种元件的最小元件宽度(Ｄ)
(1)方形芯片 (7)QFP (12)BGA
(2)圆筒形芯片
(13)网络电阻
D = A + 0.5mm
(8)PLCC
(3)铝电解电容
(14)微调电器
(9)BQFP
(4)SOT
(15)单向引脚连接器
(5)SOP
(10)TSOP
(16) 鸥翼式插座
J
引脚插座
(11)TSOP2
(6)SOJ
1-12
第 1 部 基本编 第 1 章 设备概要
1-2-8 OCC的构成
摄像机检测出基板标记的位置，并自动进行校正。标准设备配备有同轴反射照明与偏光过滤器。
① CCD 摄像机
② OCC 镜头
③ OCC 照明部装置
②
①
④ 偏光过滤器
⑤ 照明 LED 基板
③
垂直照明
角度照明
4
5
图 1-2-8 OCC 各部位名称
1-13
