第 1 部 基本编 第 1 章 设备概要 1-2-8 OCC的构成 摄像机检测出基板标记的位置， 并自动进行校正。 标准设备配备有同轴反射照明与偏光过滤器。 ① CCD 摄像机 ② OCC 镜头 ③ OCC 照明部装置 ② ① ④ 偏光过滤器 ⑤ 照明 LED 基板 ③ 垂直照明 角度照明 4 5 图 1-2-8 OCC 各部位名称 1-13
第 1 部 基本编 第 1 章 设备概要

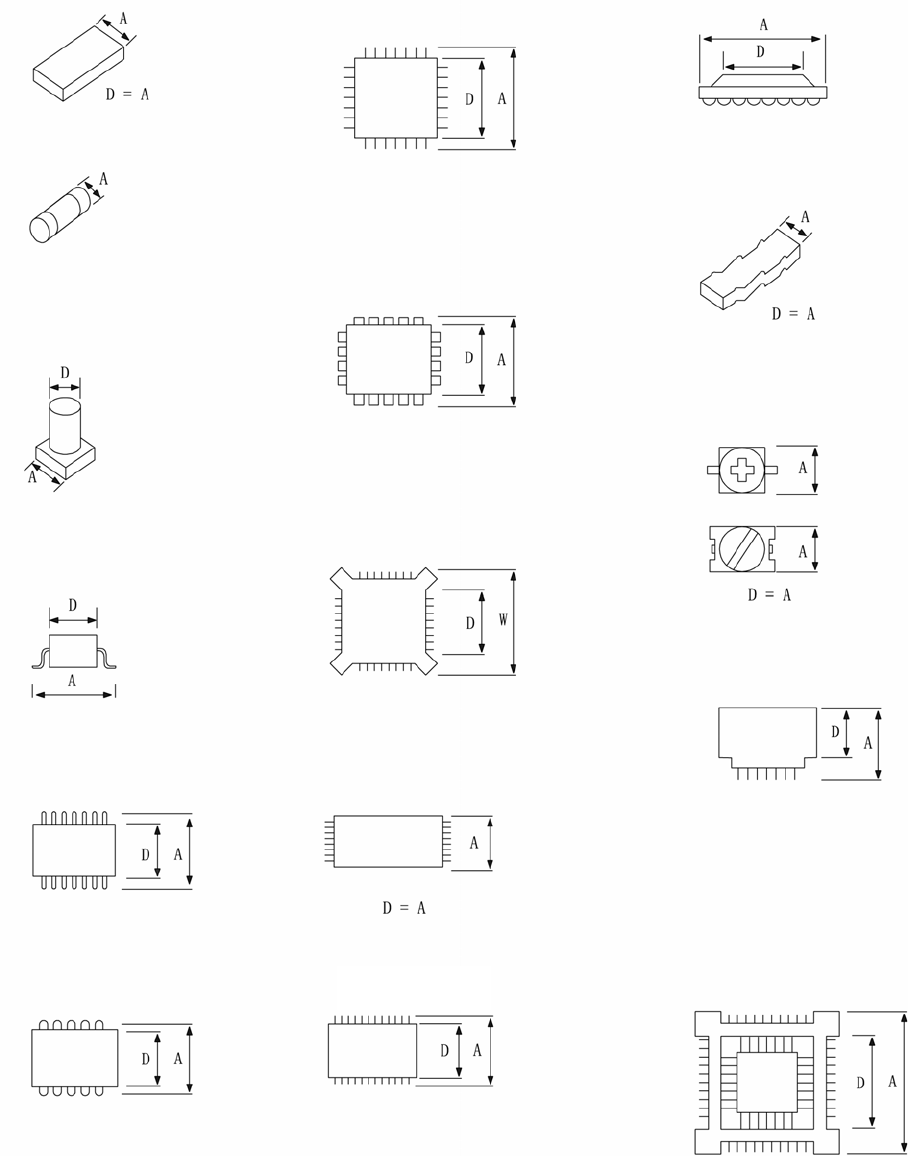

1-2-7-3 各种元件的最小元件宽度(Ｄ)
(1)方形芯片 (7)QFP (12)BGA
(2)圆筒形芯片
(13)网络电阻
D = A + 0.5mm
(8)PLCC
(3)铝电解电容
(14)微调电器
(9)BQFP
(4)SOT
(15)单向引脚连接器
(5)SOP
(10)TSOP
(16) 鸥翼式插座
J
引脚插座
(11)TSOP2
(6)SOJ
1-12
第 1 部 基本编 第 1 章 设备概要

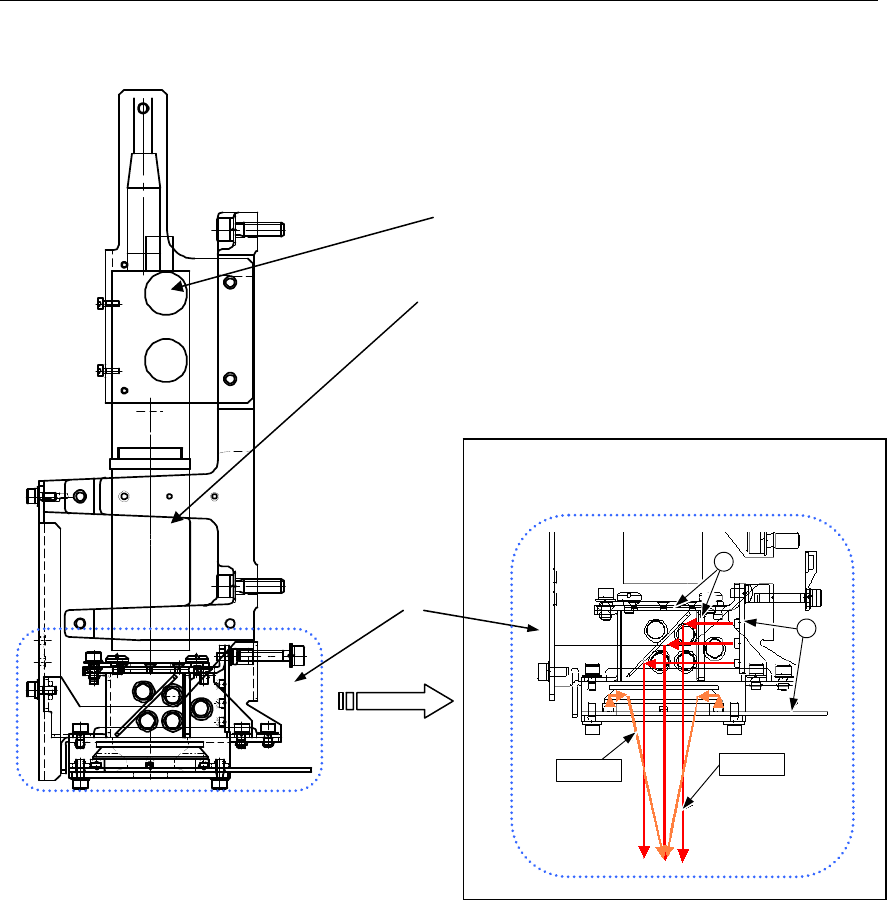

1-2-8 OCC的构成
摄像机检测出基板标记的位置，并自动进行校正。标准设备配备有同轴反射照明与偏光过滤器。
① CCD 摄像机
② OCC 镜头
③ OCC 照明部装置
②
①
④ 偏光过滤器
⑤ 照明 LED 基板
③
垂直照明
角度照明
4
5
图 1-2-8 OCC 各部位名称
1-13
第 1 部 基本编 第 1 章 设备概要

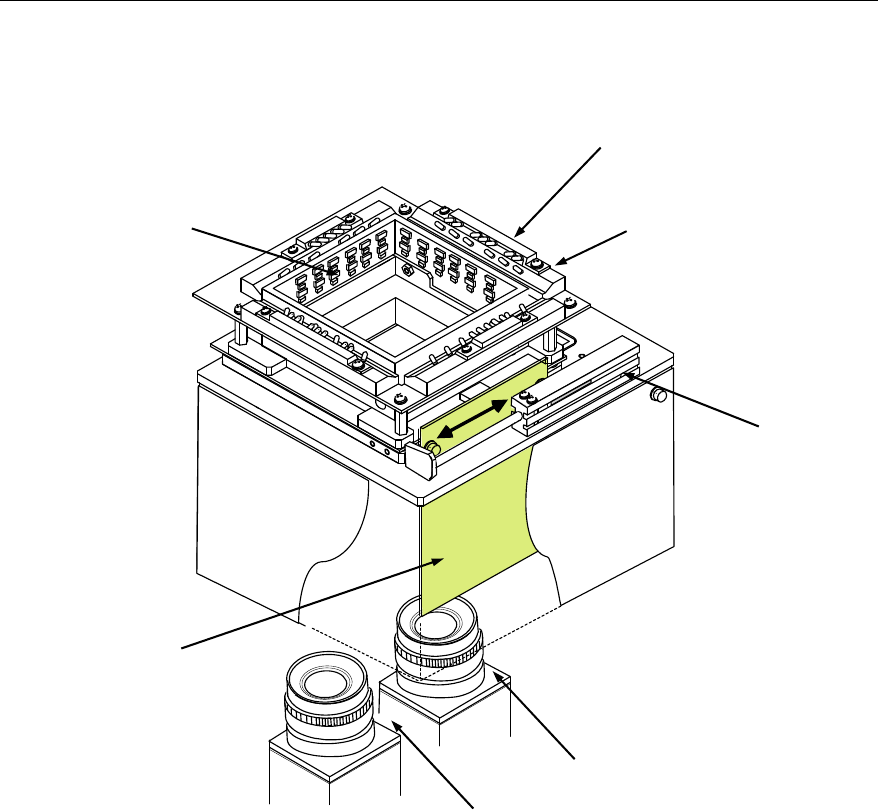

1-2-9 VCS的构造
通过综合进行反射/透射照明、立体可动照明、同轴反射照明识别元件，进行QFP、BGA、
GSP、连接器等贴片。
①
③
②
④
⑦
⑥
⑤
图 1-2-9 VCS
① LED基板(上层透射照明)
② LED基板(下层透射照明)
③ LED基板(侧面照明)
④ LED基板(同轴照明)
⑤ 高分辨率VCS(标准：27mm)
⑥ 高分辨率VCSⅡ (选购件：10mm)
⑦ 汽缸(仅在选购时增加)
1-14
