第1部 基本篇 第4章 生产程序制作 ④ 托盘厚度 输入包括元件在内的托盘下底面到上底面的高度T。 托盘 元件 情形１ 情形２ T T ⑤ 供给装置 从“托架”、“DTS”、“MTS”中选择供给装置。 ⑥ 元件供给角度 输入托盘上的元件包装方式相对于JUKI的元件供给角度0°的角度。 元件的横、纵信息将影响贴片角度。 详细内容请参见4-3-5-2-2的5)元件供给角度。 4-43
第1部 基本篇 第4章 生产程序制作
3) 托盘的输入方法
图 4-3-5-2-3 托盘数据（包装方式 托盘）
① 首元件位置
输入从托盘外形到首元件中心位置(X、Y)的距离。
② 间距
输入元件的间距(间距X、间距Y)。
③ 元件数
输入横向、纵向的元件数(Xn、Yn)。
Yn
Xn
ピッチ
X
チピッ
Y
间距 Y
托盘的元件间距、元件数
由首元件位置、间距、元件数来决定吸取坐标的初始值。请输入正确的值。
间距 X
4-42
第1部 基本篇 第4章 生产程序制作
④ 托盘厚度
输入包括元件在内的托盘下底面到上底面的高度T。
托盘
元件
情形１
情形２
T T
⑤ 供给装置
从“托架”、“DTS”、“MTS”中选择供给装置。
⑥ 元件供给角度
输入托盘上的元件包装方式相对于JUKI的元件供给角度0°的角度。
元件的横、纵信息将影响贴片角度。
详细内容请参见4-3-5-2-2的5)元件供给角度。
4-43
第1部 基本篇 第4章 生产程序制作
4) 散件的输入方法

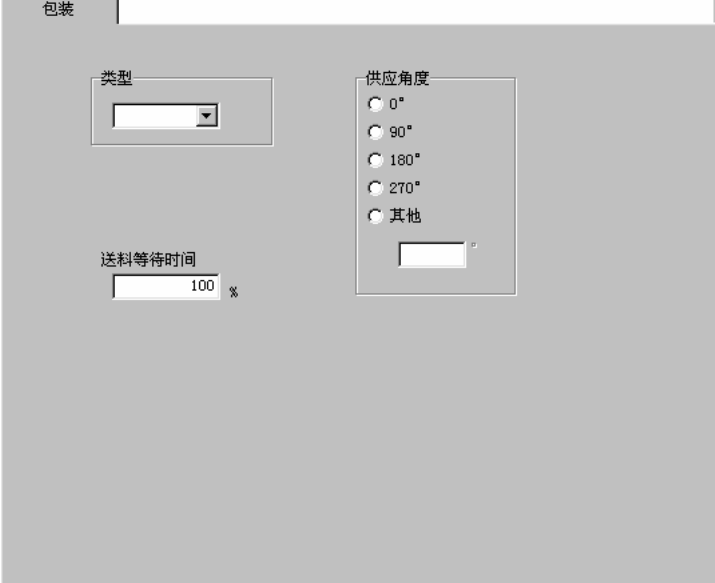

图 4-3-5-2-4 元件数据(散件)
① 类型
设置散件供料器的类型。
② Ｆｅｅｄ等待时间
用百分比设置相对于从上一个元件吸取完成后到吸取下一个元件之间的等待时间(根据各
供料器型号设置的值)的实际等待时间的比例。
初始值为100%。
③ 元件供给角度
输入管状供料器上的元件包装方式相对于JUKI的元件供给角度0°的角度。
详细内容请参见4-3-5-2-2的5)元件供给角度。
4-44
