第1部 基本篇 第4章 生产程序制作
4-71
4-3-6 吸取数据
可指定各元件的供给位置和吸取位置。
安装在供料器台架上的元件供给装置，有带状供料器、管状供料器、散件供料器、托盘支架、
DTS，以及作为其他元件的供给装置的MTS。
供料器前端销的插入孔编号，即该供料器的配置编号。
※ 统一交换台架上标有上下 2 排编号。统一交换台安装在前面时，上排编号即为供料
器的设置编号，安装在后面时，下排编号即为供料器的设置编号。
※ 吸取位置根据优化自动配置，但在下列情况时，请用手动进行配置。
●需要固定供料器的配置时。
●优化后，需要变更供料器的配置时。
当读入其他机型的生产程序文件时，有的机型基准坐标不相同，需要重新计算吸取
数据中的吸取坐标。因此，如果读入其他机种的生产程序时，务必再确认吸取坐标。
4-3-6-1 吸取数据画面的显示
吸取数据标签，首先显示列表画面。
图 4-3-6-1-1 吸取数据 列表画面
注意
第1部 基本篇 第4章 生产程序制作
双击元件名或点击画面左侧的“表格”标签，打开以下的表格画面。
元件名、包装方式、供给装置分别显示贴片数据及元件数据输入的数值。
可在表格画面中编辑“送料器类型” 、“角度”、“供应”、“位置”、 “通道号”、“吸
取坐标”、“状态”7个项目。

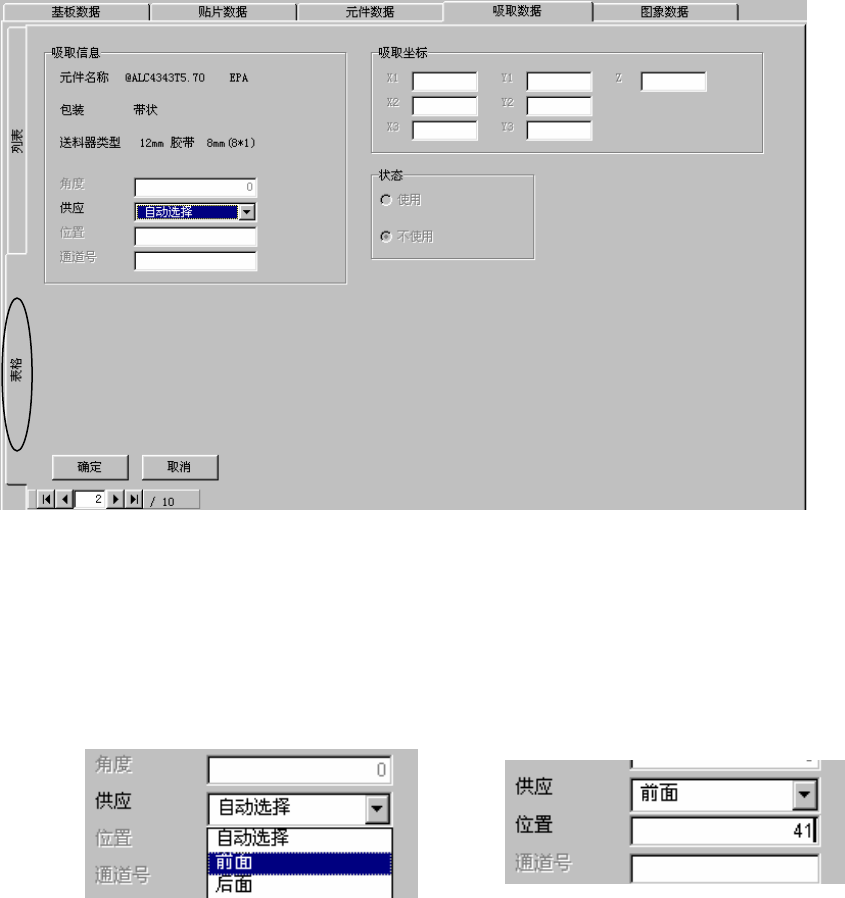

图 4-3-6-1-2 吸取数据 表格画面
例) 配置在前面 41 号。
(1)表格画面中的操作
<1>在表格画面上，从“供应”的下拉式列表中选择“前面”。
<2>输入供料器“位置”41。
4-72
第1部 基本篇 第4章 生产程序制作
(2)在列表画面中的操作
<1>用鼠标右键单击此处，在列表中单击“前面”。
〈2〉用键盘输入“41”
。
带状供料器的宽度不同，供料器台安装孔数也不同。
带状供料器、散件供料器的种类 占有的供料器安装孔数
8mm 2
12mm 3
16mm 3
24mm 4
32mm 5
散件供料器 2
因此，使用8mm带状供料器时，1个供料器台架最多可配置40个供料器，而使用32mm供料
器时最多可以配置16个。
4-73
