第1部 基本篇 第4章 生产程序制作

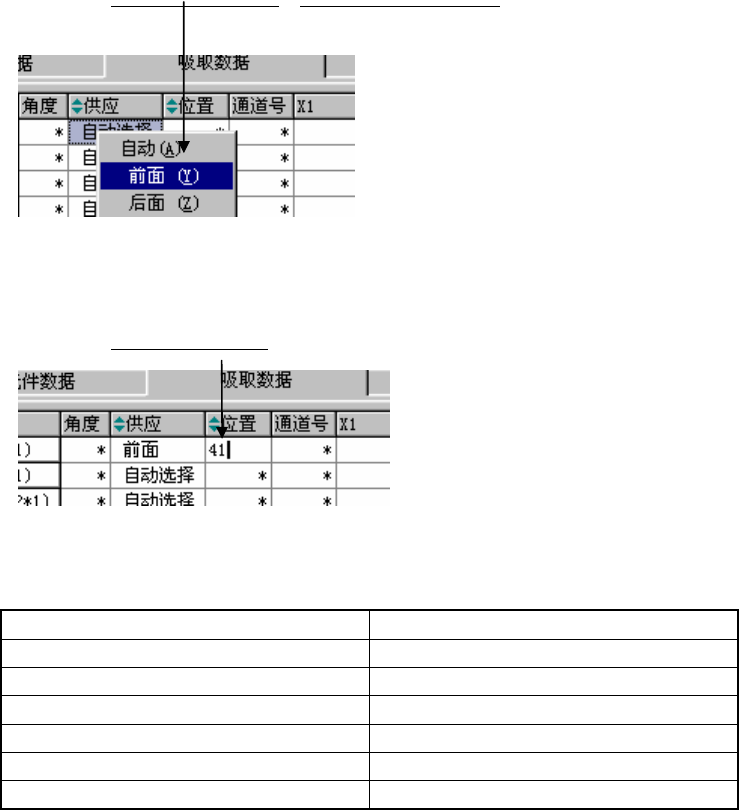

(2)在列表画面中的操作
<1>用鼠标右键单击此处，在列表中单击“前面”。
〈2〉用键盘输入“41”
。
带状供料器的宽度不同，供料器台安装孔数也不同。
带状供料器、散件供料器的种类 占有的供料器安装孔数
8mm 2
12mm 3
16mm 3
24mm 4
32mm 5
散件供料器 2
因此，使用8mm带状供料器时，1个供料器台架最多可配置40个供料器，而使用32mm供料
器时最多可以配置16个。
4-73
第1部 基本篇 第4章 生产程序制作
4-3-6-2 输入方法
显示的元件名称、包装、供料器类型、角度，均是在贴片数据及元件数据输入的值。
列表画面上显示“*”的项目，及表格画面上浅色显示的项目不需要输入，不能输入。不同的
包装，有不同的输入方法。下面按照不同包装，分别说明输入方法。
包装为带状或散装时
①元件名称
②包装
不能输入。显示在元件数据画面中所输入的数据。
③送料器类型
显示的是在元件数据的[包装]标签上所设置的供应装置。
④角度
设置元件吸取角度。[供应]为[自动选择]时不需要输入。初始值为在元件数据中所设置的角
度。
[供应]为[前]或[后]，如果[位置]中设置了数值时，可以变更角度数值。
• 元件数据是从数据库中调出制作的情况下，形成吸取数据时，元件数据的供应角度被设
置为默认值。
• 在吸取数据中输入了角度时，元件数据、数据库的角度不改变。

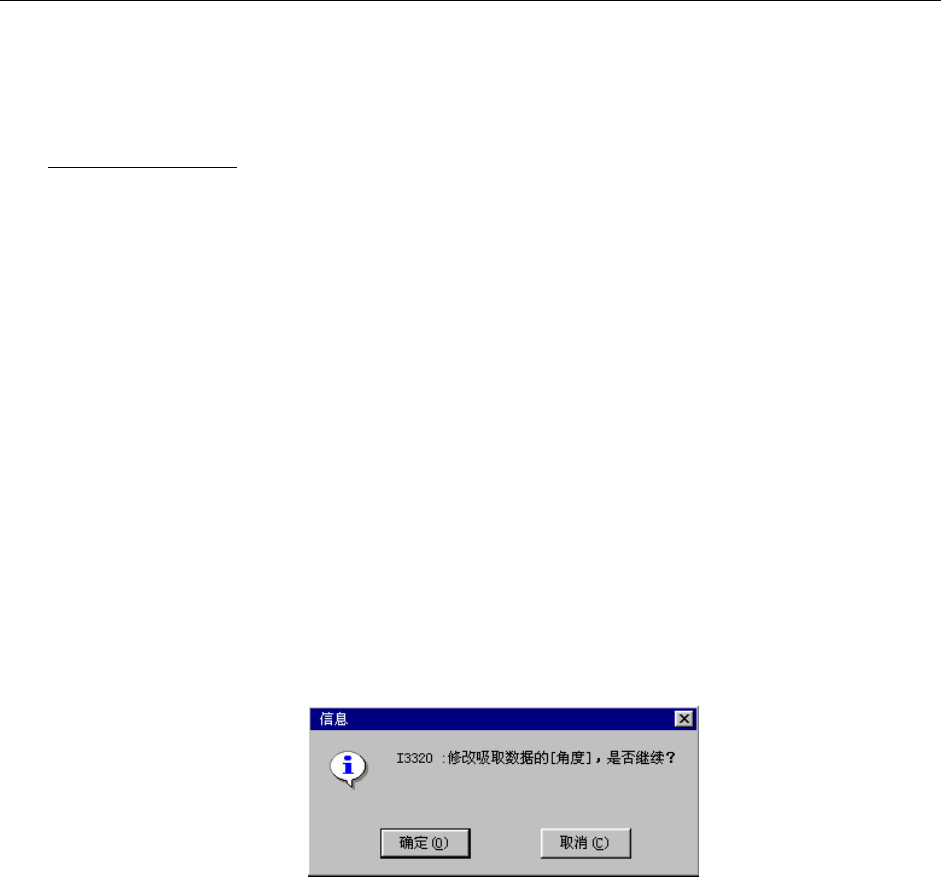

• 仅更改元件数据的供应角度，则显示询问是否修改吸取数据的角度的提示信息。
选择[确定]：修改吸取角度。
选择[取消]：不修改在吸取数据中所设置的角度。
⑤供应
可指定供料器是设置在前面、还是后面。初始状态时选择“自动选择”。设置为自动选择时，
会执行优化供料器配置，因此不需要输入其后的项目。
4-74
第1部 基本篇 第4章 生产程序制作
供应与其后的[位置]要求有一致性（不能设置与供应所指定的相反一侧的位置）。
可以选择多个吸取数据记录行、统一进行变更。这种情况仅可以变更为[自动选择]。
供应设置为[自动选择]以外的选项时，④ [角度]、⑥ [位置]、⑨ [X1]、[Y1]、[Z]、⑩ [状
态]各项目可以输入。
⑥位置
输入供给设备的安装位置。
带状供料器、管状供料器、散件供料器：供料器的前端有固定销，请输入该销在主体供料器
安装孔中所插入孔的编号。
设置[位置]后，画面显示④
､
角度 ⑨ X1,Y1,Z、⑩ 状态的值。
④角度显示在元件数据中所设置的值，⑨吸取位置显示自动计算的值（机种不同，数值也不同）、
⑩状态默认设置为[使用](列表画面)或选中复选框(表格画面)。
另外，在输入[位置]时，将检查已设置的带状 / 管状 / 散装供料器与托盘支架是否重叠，如
有重叠，会显示错误，拒绝输入。
⑧通道
不需要输入。
⑨X1
､
Y1、Z
设置吸取位置的坐标。如果已设置了供应、位置，则自动计算并显示此项。通过示教进行微
调整。
X2、Y2、X3、Y3 不输入(
｢
在列表画面中显示 *)，在表格画面中以浅色显示)。
⑩使用
设置在进行生产时，可否使用该元件的供应装置。
默认为“使用”。要进行变更时，按 F2 键打开弹出菜单进行设置。
Yes 使用
No 不使用
表格画面的[状态]与此处的 [使用]功能相同。
4-75
