第1部 基本篇 第4章 生产程序制作 ⑥位置 MTS 的情况下， 需指定托盘的元件收容段。 输入的编号如已被分配时， 则显示重叠错误， 拒绝 输入。 段数因 MTC/MTS 的种类而异 图4-3-6-1-4 托盘的收容段 ⑧通道 不需要输入。 ⑨X1 ､ Y1、Z、X2、 Y2、X3、Y3 设置 [供应]后，将自动显示元件数据的托盘的各数据吸取位置。 ⑩使用/不使用 与带状的情况相同。 4-80
第1部 基本篇 第4章 生产程序制作
⑩使用
与带状的情况相同。
DTS
⑤供应
在机器设置中设置不使用DTS时，显示“*”，以下的数据全部不能输入。
要设置为[自动选择]或[后]。设置为[自动选择]时，以下的数据全部显示“*”，不需要输入。
⑥位置
自动设置为在设置中指定的安装孔编号。
⑧通道
对 DTS，要指定托盘的元件收容段。此时，从元件数据的托盘的各数据计算并显示 DTS 的吸取
位置(X1,Y1)、(Z)、(X2,Y2)、(X3,Y3)。
DTS 上段为第 1 段，下段为第 2 段。
⑨X1
､
Y1、Z、X2、Y2、X3、Y3
如果已设置了[供应]、[位置]、[通道]，则自动显示出元件数据的托盘的各数据吸取位置。
⑩使用/不使用
与带状的情况相同。
MTS
⑤供应
在机器设置中设置不使用MTS时，显示“*”，其后的数据全部不需要输入。
要设置是[自动选择]、或是[后]。设置为[自动选择]时，其后的数据全部显示“*”，不需要
输入。
4-79
第1部 基本篇 第4章 生产程序制作
⑥位置
MTS 的情况下，需指定托盘的元件收容段。输入的编号如已被分配时，则显示重叠错误，拒绝
输入。
段数因 MTC/MTS 的种类而异
图4-3-6-1-4 托盘的收容段
⑧通道
不需要输入。
⑨X1
､
Y1、Z、X2、Y2、X3、Y3
设置 [供应]后，将自动显示元件数据的托盘的各数据吸取位置。
⑩使用/不使用
与带状的情况相同。
4-80
第1部 基本篇 第4章 生产程序制作

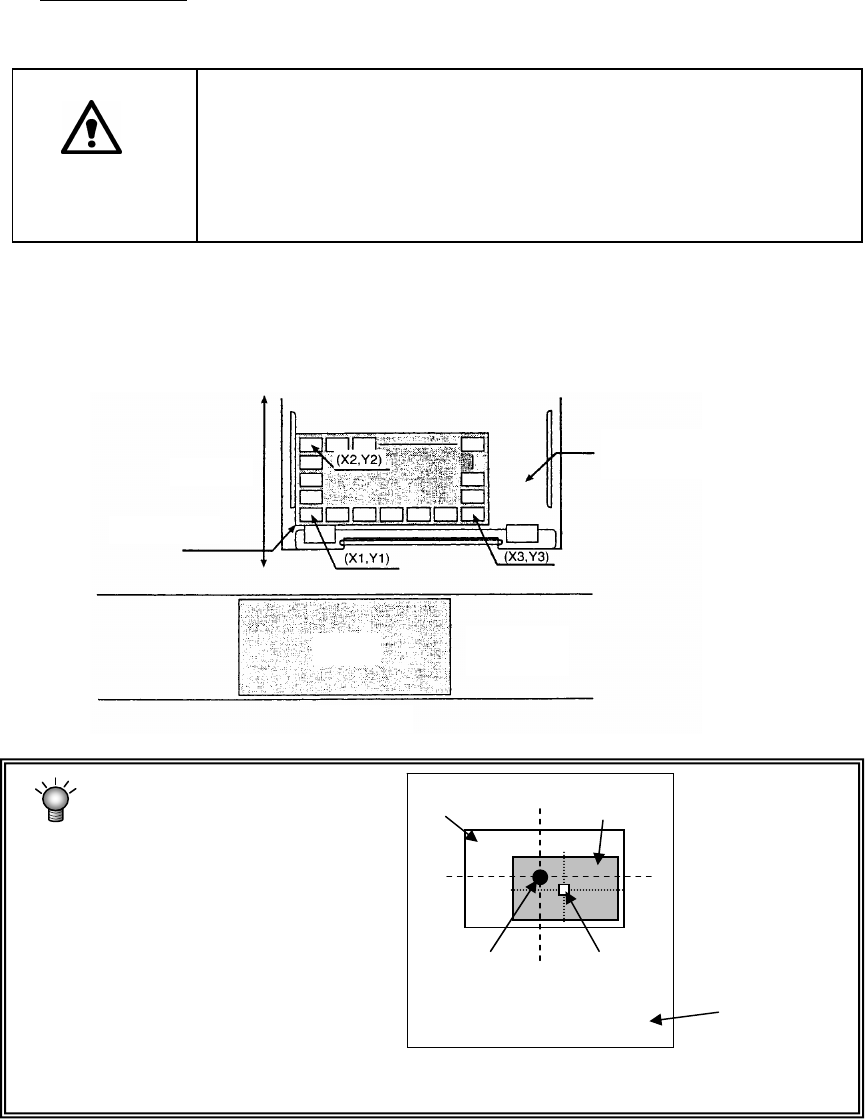

吸取坐标的示教
可以通过示教对各供料器、托盘的吸取坐标进行微调。
● 为了防止人身伤害，示教时切勿将手放入装置内部，也不要将脸和
头靠近装置。
● 在从未进行过供料器台架识别的情况下(返回原点后或台架上升
后)进行示教时，贴片头会横越供给装置的上方。因此请勿将手和
脸等伸入或靠近装置内。
● 使用 HMS 时，切勿使激光直接或通过镜面反射进入眼内。
注意
带状供料器·管状供料器·散件供料器只可输入“X1Y1”。
在托盘的情况下，贴片头要移动到各元件的位置进行吸取，因此，必须进行3处(X1Y1、X2Y2、
X3Y3)示教。
基板
机
器前
侧
传送道路
托盘顶住位置
托盘支架
MTS、DTS、
拉出放进
XY 不是元件中心，请设置放
入元件的框的中心。
※ XY 或 Z 的吸取位置不正确时，易发生芯片站立和吸取错误等。
供给装置
框
元件
框的中心
元件中心
4-81
