第1部基本篇第4章生产程序制作

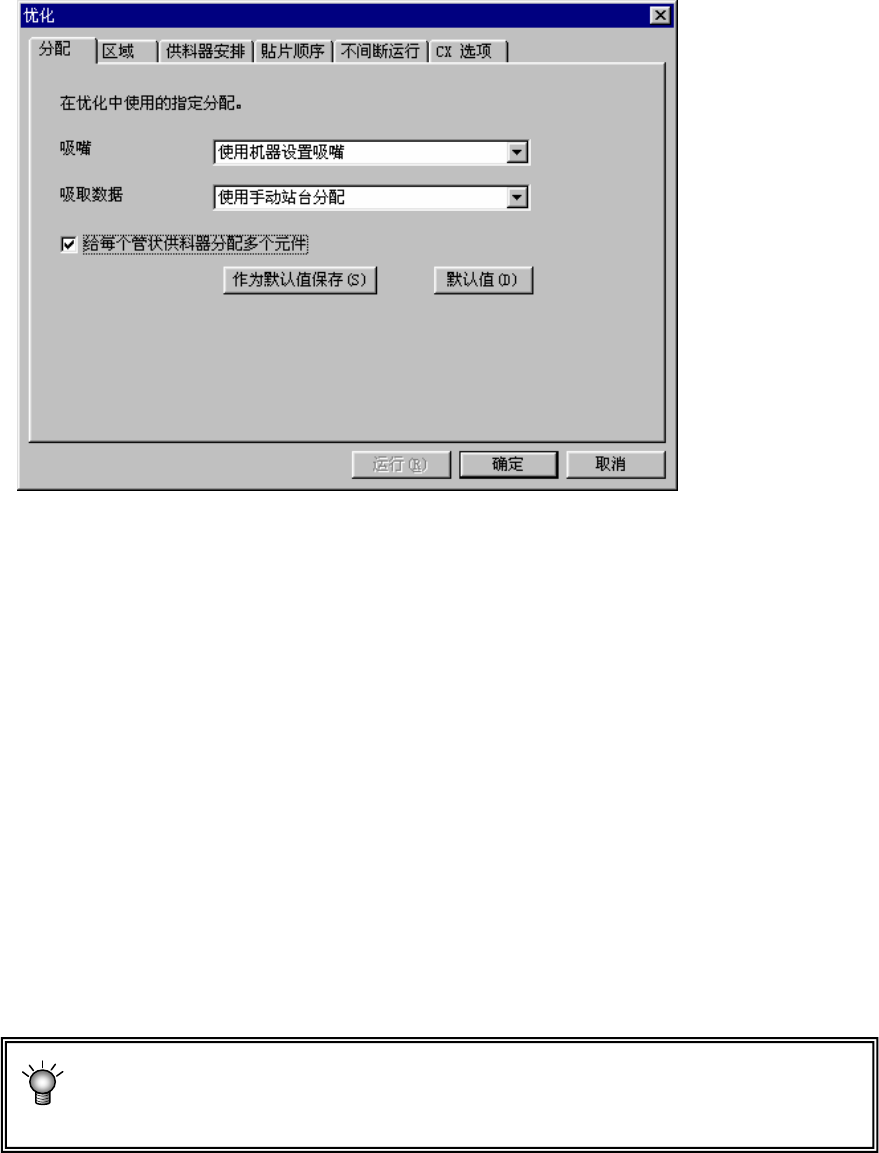

4-4-1-2-1 分配

1) 吸嘴

选择用“机器设置”设置的吸嘴配置或使用已优化的吸嘴配置。

①全部自动配置：忽略机器设置的吸嘴设置，进行吸嘴配置的优化。在这种情况下，生产速

度将加快，但需进行机器设置的设置变更，准备工作可能会花时间。

②使用固定吸嘴，自动配置到空ATC中：照样使用机器设置的固定吸嘴，有时，需根据ATC空

白部根据优化结果，追加配置必要的吸嘴。一般在吸嘴有盈余时选择，但

需进行机器设置的设置变更(关于被追加的吸嘴)。

③使用机器设置吸嘴：使用机器设置的吸嘴设置。因准备工作不花时间，所以请在多品种小

批量生产时选择。

2) 吸取数据

如果在吸取数据的“供给”项目上指定了供料器配置，请选择是按指定进行分配还是忽略指

定进行优化。

①分配自动选择：根据指定对供料器进行配置，仅对“自动选择”状态的供料器配置进行优

化。

②分配整体：忽略被指定的供料器设计，全部进行优化。

进行过一次优化后，优化结果被反映在吸取数据中。此后，如果编缉了数据，当从开

始重新进行优化时，请选择“整体分配”,当仅追加配置变更部分时，请选择“分配自

动选择”。

3) 给每个管状供料器分配多个元件：使用多个旧的杆式供料器(向一个杆式供料器供给多个杆的

类型)时，将同一类型的杆式元件集中在一个杆式供料器上。如果取消选项，同一类型的杆式

元件将被配置为可同时吸取。

4-115

第1部基本篇第4章生产程序制作

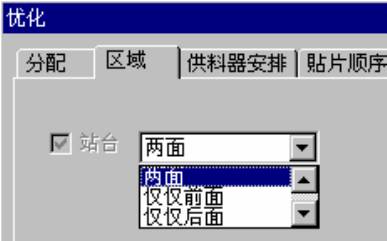

4-4-1-2-2 区域

指定配置供料器的区域。

可将所有的供料器只配置在前面或后面。

将供料器预先安装在统一交换台上做好准备，可缩短至下个生产开始的时间。

图

4-4-1-2-2-1

注：不使用“站台”。

●两面：在整个区域的送料台上配置供料器。

●仅仅前面：仅在前面的送料台上配置供料器。

●仅仅后面：仅在后面的送料台上配置供料器。

●前面优先：优先在前面的送料台上配置供料器。

●后面优先：优先在后面的送料台上配置供料器。

4-116

第1部基本篇第4章生产程序制作

4-4-1-2-3 供料器安排

指定安排供料器的起点。

若将供料器安排在所有贴片座标中心，可缩短从吸取到贴片的时间，也可缩短贴片时间。

图

4-4-1-2-3

● 将供料器安排在“贴片中间点”：

各贴片点按X坐标从小到大的顺序排列时，从小的顺序开始，将供料器安排在靠近正中的

贴片点的位置上。

● 将供料器安排在“贴片平均点”：

将供料器设计在离各贴片点所有的平均坐标最近的位置上。

第 3 个近的贴片点

第 2 个近的贴片点

(在此为中间点)
