第1部 基本篇 第4章 生产程序制作
4-4-2-3 确认分割贴片数据
通过优化，显示已分配的贴片数据。
请从菜单中选择“优化”/“分割贴片数据”。

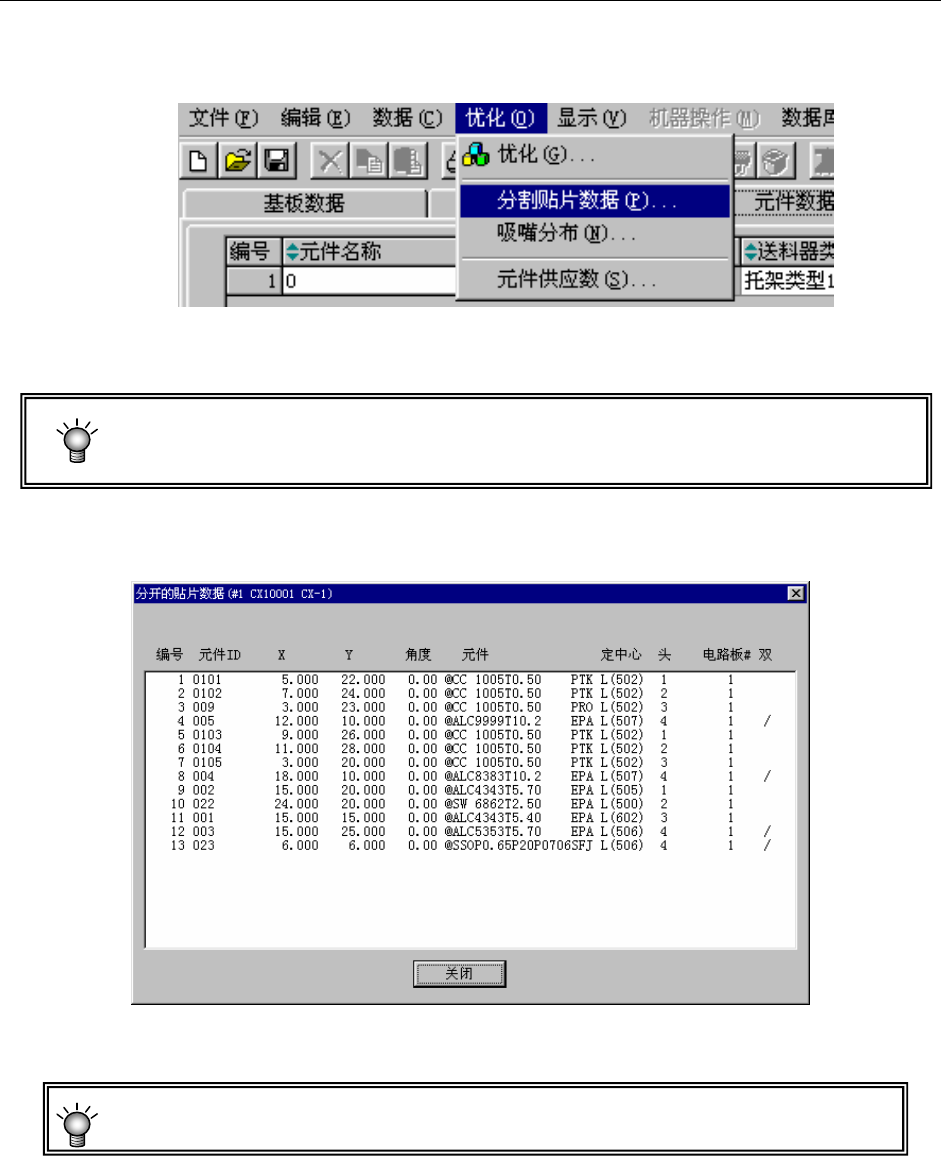

图 4-4-2-3-1 分割贴片数据菜单的选择
● 本菜单在未进行优化时(分割文件不存在)，或在优化后变更了过生产程序时，无法
选择。
显示如下的分开贴片数据画面。
图 4-4-2-3-2 分开贴片数据显示例
优化顺序时的标记“/”表示在 1 次吸取贴片的周期动作中被配对数据的区分。
4-125
第1部 基本篇 第4章 生产程序制作
4-4-2-4 吸嘴分布
显示优化配置在各工序的吸嘴。
用优化条件将吸嘴配置指定为“自动配置”时，请在此确认配置结果，并将吸嘴配置和
机器设置设置为相同的配置。
请从菜单中选择“优化”/“吸嘴分布”。
图 4-4-2-4-1 选择吸嘴分布
显示吸嘴分布画面。
图 4-4-2-4-2 吸嘴分布显示例
● 固定吸嘴：机器设置中所设置的吸嘴的配置。（*符号为真空校准）
● 优化吸嘴：优化输出的吸嘴配置。（*符号为真空校准）
● 吸嘴数量：目前未使用“资源”与“固定”。
“优化”是优化输出的吸嘴数。
4-126
第1部 基本篇 第4章 生产程序制作
4-4-2-5 供料器编排
能以图形显示吸取数据的供料器配置的内容。
从菜单栏中单击“显示”/“供料器编排”，显示如下的画面。
1) 供料器编排
图 4-4-2-5-1 供料器编排显示例
① 将跟踪球光标移动到供料器编排窗口中的供料器图上时，显示该供料器的部分元件数据。
图 4-4-2-5-2 显示内容与显示例
定心方式(吸嘴编号)显示元件数据中所指定的全部内容。根据机种，可能会显示无
法使用的定心方式(吸嘴编号)，如果进行优化，则根据该机种可使用的定心方式、
吸嘴编号进行分配。
采用托盘支架时，请将鼠标移动到供料器设计窗口右侧的相应图上。
② 当为IC回收器(选购件)时显示如下画面。
图 4-4-2-5-3 当为 IC 回收器时的显示内容和显示例
当在 IC 回收器位置上指定供料器被时，供料器将在 IC 回收器上重叠显示。请指定位
置，以使供料器与 IC 回收器不重叠。
供给装置的安装位置
供料器的种类
元件名称
定心方式（吸嘴编号）
通道编号
