第1部 基本篇 第4章 生产程序制作
4-4-2-4 吸嘴分布
显示优化配置在各工序的吸嘴。
用优化条件将吸嘴配置指定为“自动配置”时，请在此确认配置结果，并将吸嘴配置和
机器设置设置为相同的配置。
请从菜单中选择“优化”/“吸嘴分布”。

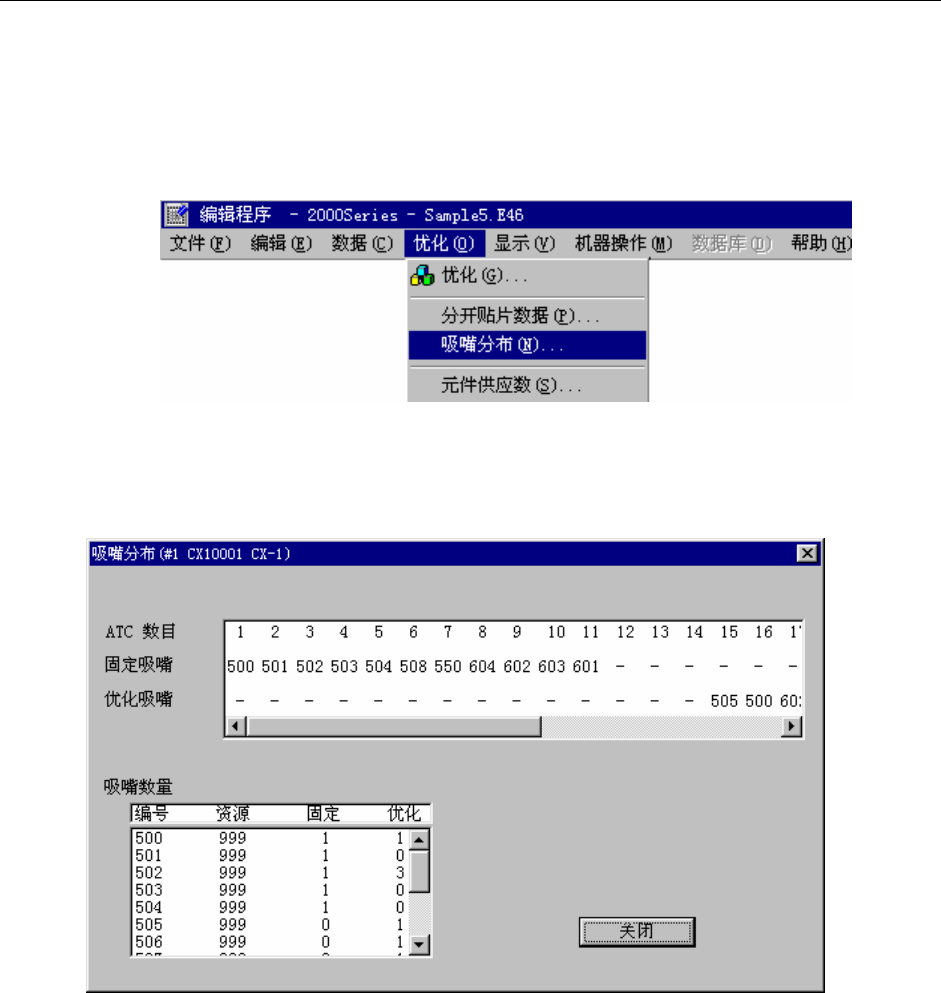

图 4-4-2-4-1 选择吸嘴分布
显示吸嘴分布画面。
图 4-4-2-4-2 吸嘴分布显示例
● 固定吸嘴：机器设置中所设置的吸嘴的配置。（*符号为真空校准）
● 优化吸嘴：优化输出的吸嘴配置。（*符号为真空校准）
● 吸嘴数量：目前未使用“资源”与“固定”。
“优化”是优化输出的吸嘴数。
4-126
第1部 基本篇 第4章 生产程序制作
4-4-2-5 供料器编排
能以图形显示吸取数据的供料器配置的内容。
从菜单栏中单击“显示”/“供料器编排”，显示如下的画面。
1) 供料器编排

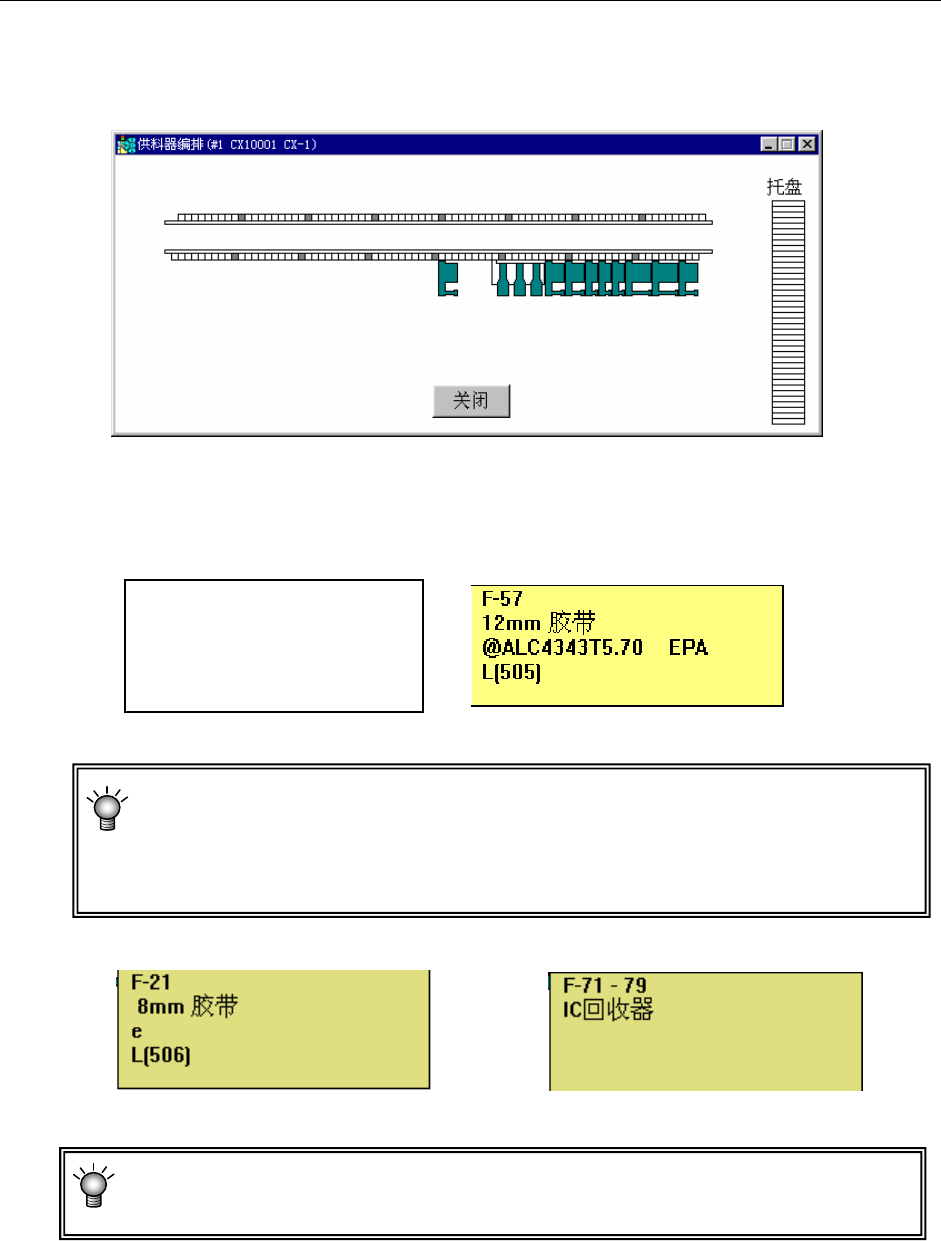

图 4-4-2-5-1 供料器编排显示例
① 将跟踪球光标移动到供料器编排窗口中的供料器图上时，显示该供料器的部分元件数据。
图 4-4-2-5-2 显示内容与显示例
定心方式(吸嘴编号)显示元件数据中所指定的全部内容。根据机种，可能会显示无
法使用的定心方式(吸嘴编号)，如果进行优化，则根据该机种可使用的定心方式、
吸嘴编号进行分配。
采用托盘支架时，请将鼠标移动到供料器设计窗口右侧的相应图上。
② 当为IC回收器(选购件)时显示如下画面。
图 4-4-2-5-3 当为 IC 回收器时的显示内容和显示例
当在 IC 回收器位置上指定供料器被时，供料器将在 IC 回收器上重叠显示。请指定位
置，以使供料器与 IC 回收器不重叠。
供给装置的安装位置
供料器的种类
元件名称
定心方式（吸嘴编号）
通道编号
4-127
第1部 基本篇 第4章 生产程序制作
2) 用供料器编排进行的编辑
在供料器设计窗口中，通过使用跟踪球，可编排供料器的配置。
但不能编辑IC回收器。
编排后，关闭供料器编排、站台选择画面，则显示是否将编排内容反映在程序数据中的确认
信息。

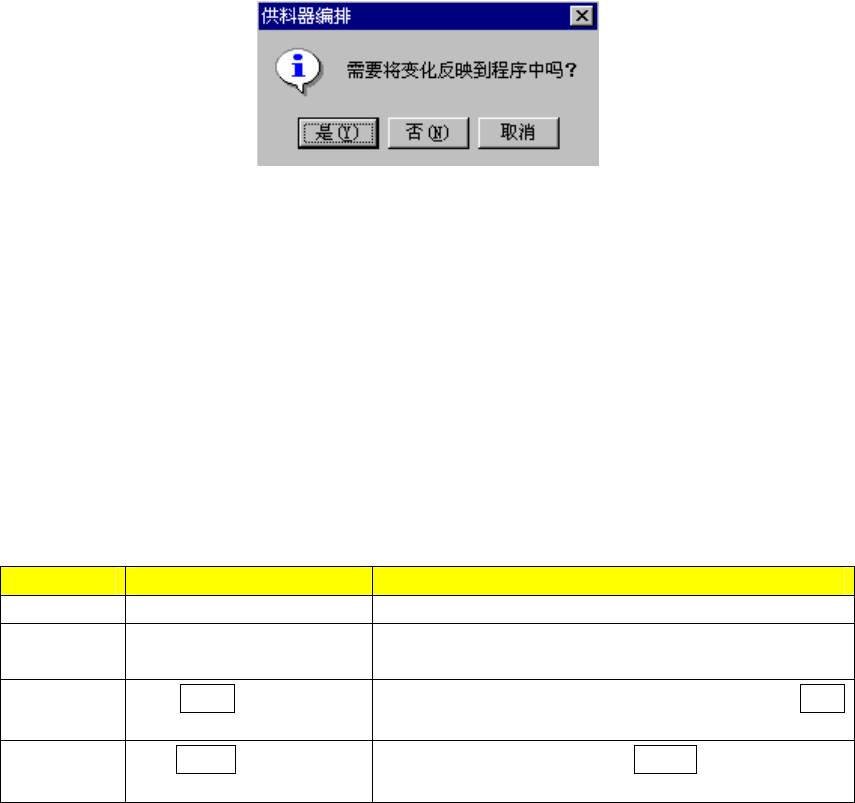

图 4-4-2-5-4 编辑内容更新的确认信息
●是 ： 将变更内容反映在程序数据中并结束。吸取数据被改变。
被移动或复制的供料器的吸取坐标被重新设置到设计值中。
●否 ： 不保存变更内容并结束。
●取消 ： 返回关闭操作前的状态。
① 选择供料器
移动、复制或删除供料器时，选择相应的供料器。被选中的供料器将被区别显示。选择
供料器的方法有以下几种。
表 4-4-2-5-1 供料器的选择操作
编号 操作 结果
以跟踪球点击供料器。 点中的供料器成为选中状态。
拖拽跟踪球圈定供料器。
通过拖拽使轨迹线所围成的四边形中间的供料器成
为选中状态。
按住 CTRL 键的同时点击
供料器
如果有其他被选中的供料器，按住该供料器+CTRL
键则点中的供料器成为选中状态。
按住 SHIFT 键的同时点击
供料器
最初被指定的供料器与按住 SHIFT 键点中的供料器
之间的供料器成为选中状态。
