第1部基本篇第4章生产程序制作 ● 2 点或 3 点的示教方法 ① 以2点进行示教时 A B C 输入上述A、 B2点，通过点A和点B的位置决定2点的中点(点C)坐标，以点C的坐标作为示教的坐标。 ② 进行3点示教时输入A、B、C3点，以点D的坐标作为示教的坐标。 (以点A或点B与点C的中点为点D的X方向，以点A和点B的中点求出Y方向) 但3点示教仅当元件的贴片角度为0°、90°、180°及270°时有效。 A B C …

第1部基本篇第4章生产程序制作

关于数字放大功能

(1) 功能概要

在操作选项中设置了“放大数字”时，可在 VCS 监视器上放大显示摄像机拍摄的图像。

需要放大时，请按两次 HOD 的 Window 键。

按 CAMERA 、或 Window 键时，图像显示如下。

- 按 CAMERA 键时：显示通常的图像。

- 按第一次 Window 键时：显示通常的 Window 示教模式。

- 按第二次 Window 键时：显示放大后的图像。

* 有关设置数字放大功能的详细说明，请参见“第 7 章操作选项”。

示教方法：画面上显示方形框后，将方框大小与元件对齐后示教。先按下 HOD 上的 ENTER

键确定方形框，再确认所显示的十字光标中心位置，按 HOD 的 ENTER 键，以确

定示教。

(2) 放大的规格

可根据元件的外形尺寸，切换放大比例。

・

选中放大４倍时：

长边尺寸为 2.25～1.11mm ，放大 2 倍显示。

长边尺寸为 1.10～0.01mm 时，放大 4 倍显示。

・

未选中放大４倍时：

长边尺寸为 2.25～0.01mm 时，放大 2 倍显示。

放大显示功能，在跟踪贴片坐标、跟踪吸取、程序编辑时示教 XY 等场合均可使用。

(3) 适用放大显示的条件

- 元件外形尺寸的长边尺寸为 2.25mm 以下

- 角度为 0/90/180/270° 时

- 贴装位置：贴装角度 + 电路角度

- 吸取位置：吸取角度

4-154

第1部基本篇第4章生产程序制作

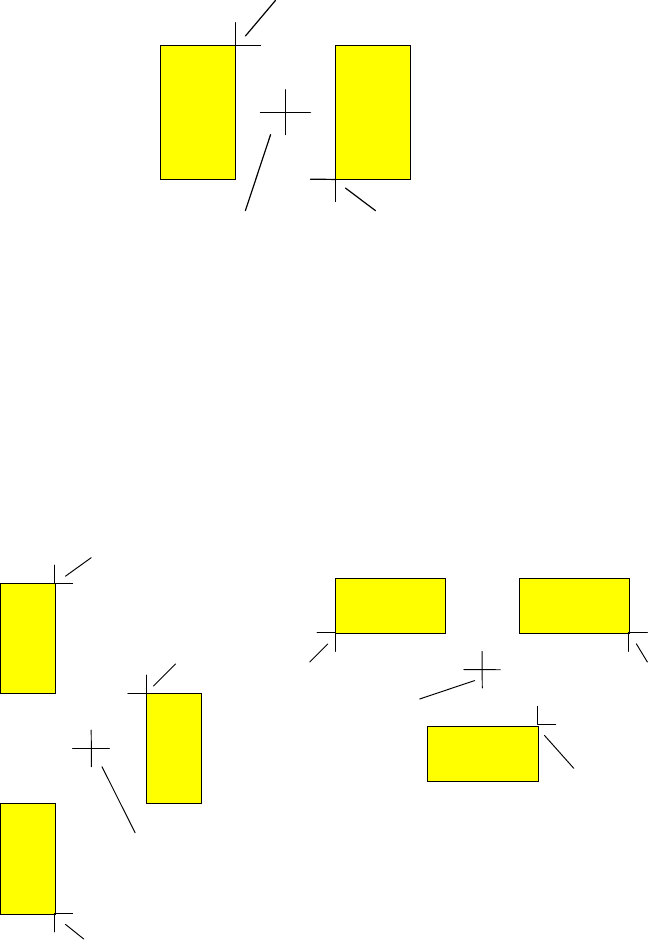

● 2 点或 3 点的示教方法

① 以2点进行示教时

输入上述A、B2点，通过点A和点B的位置决定2点的中点(点C)坐标，以点C的坐标作为示教

的坐标。

② 进行3点示教时

输入A、B、C3点，以点D的坐标作为示教的坐标。

(以点A或点B与点C的中点为点D的X方向，以点A和点B的中点求出Y方向)

但3点示教仅当元件的贴片角度为0°、90°、180°及270°时有效。

Ｄ

4-155

第1部基本篇第4章生产程序制作

4-5-2-2-3 Z 轴示教

示教高度。将吸嘴的高度慢慢降低至前端与测定物体接触，取得高度。

选择最初示教使用的贴片头或HMS装置，进行示教。

进行Z轴示教时可选择的装置，仅有贴片头和HMS。选择其他装置时，会发出报错声，此时需

重新选择装置。

使用HMS进行示教时，用摄像机进行XY轴示教后，将其移动至测量位置，按下装置的HMS键，

即可开始示教，然后按ENTER键确定示教值。

使用 HMS 示教时，因被测量元件的上底面(测量面)表面状况(光泽、表面粗糙程

度),有时会因激光散射无法测定。

此时，请按下图，将激光移动到带料托架上，代用该点进行 Z 轴示教。

注意

为了避免人身伤害，在 HOD 运行过程中，切勿将手放入装置

内部，也不要将脸和头靠近装置。

带料托架

元件

测定点

4-156
