第1部 基本篇 第4章 生产程序制作
4-5-2-2-3 Z 轴示教
示教高度。将吸嘴的高度慢慢降低至前端与测定物体接触，取得高度。
选择最初示教使用的贴片头或HMS装置，进行示教。
进行Z轴示教时可选择的装置，仅有贴片头和HMS。选择其他装置时，会发出报错声，此时需
重新选择装置。
使用HMS进行示教时，用摄像机进行XY轴示教后，将其移动至测量位置，按下装置的HMS键，
即可开始示教，然后按ENTER键确定示教值。
使用 HMS 示教时，因被测量元件的上底面(测量面)表面状况(光泽、表面粗糙程
度),有时会因激光散射无法测定。

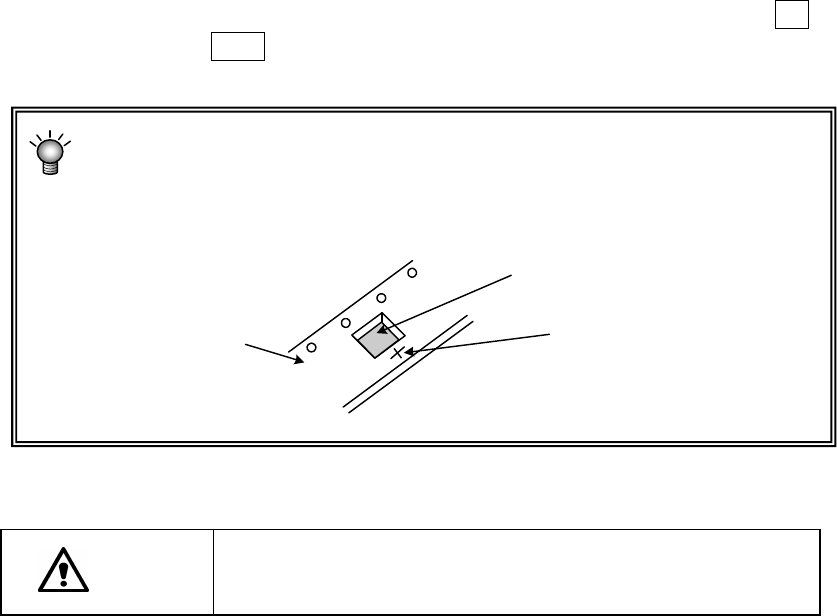

此时，请按下图，将激光移动到带料托架上，代用该点进行 Z 轴示教。
注意
为了避免人身伤害，在 HOD 运行过程中，切勿将手放入装置
内部，也不要将脸和头靠近装置。
带料托架
元件
测定点
4-156
第1部 基本篇 第4章 生产程序制作
4-5-2-3 标记示教
对识别标记用的信息进行示教。
识别标记，需要有5种信息：标记极性(黑白区别)、标记大小、标记形状、阈值(为区别周围
与标记的明亮度判断基准值)、检测框大小。
4-5-2-3-1 基板标记的示教
<步骤>
① 将光标移动到示教对象的数据标记位置上
但进行识别的示教时，需预先输入标记的 X、Y 坐标。

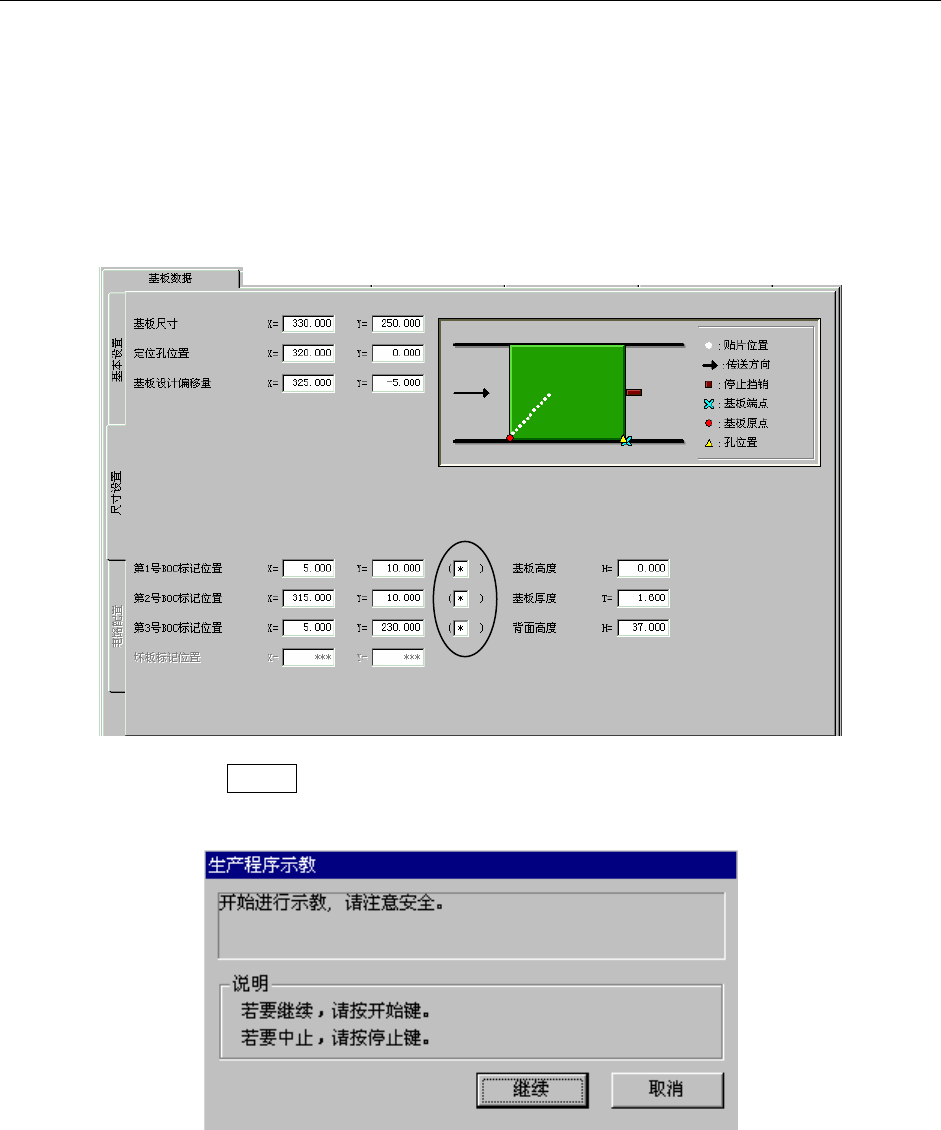

图 4-5-2-3-1-1 基板标记示教(1)
② 请按 HOD 的 CAMERA 键。
●打开安全盖，显示如下的画面。
图 4-5-2-3-1-2 确认画面
4-157
第1部 基本篇 第4章 生产程序制作
按继续按钮则继续进行示教，摄像机移动到标记的XY坐标，在监视画面上显示出示教对象(要
记忆的)的图案。
※当监视器画面上没有想示教的图案时，请确认输入的坐标是否正确。
※对于陶瓷基板标记(标记为白色)，确认后请再次按下“CAMERA”。在此按摄像机键，
可切换极性。

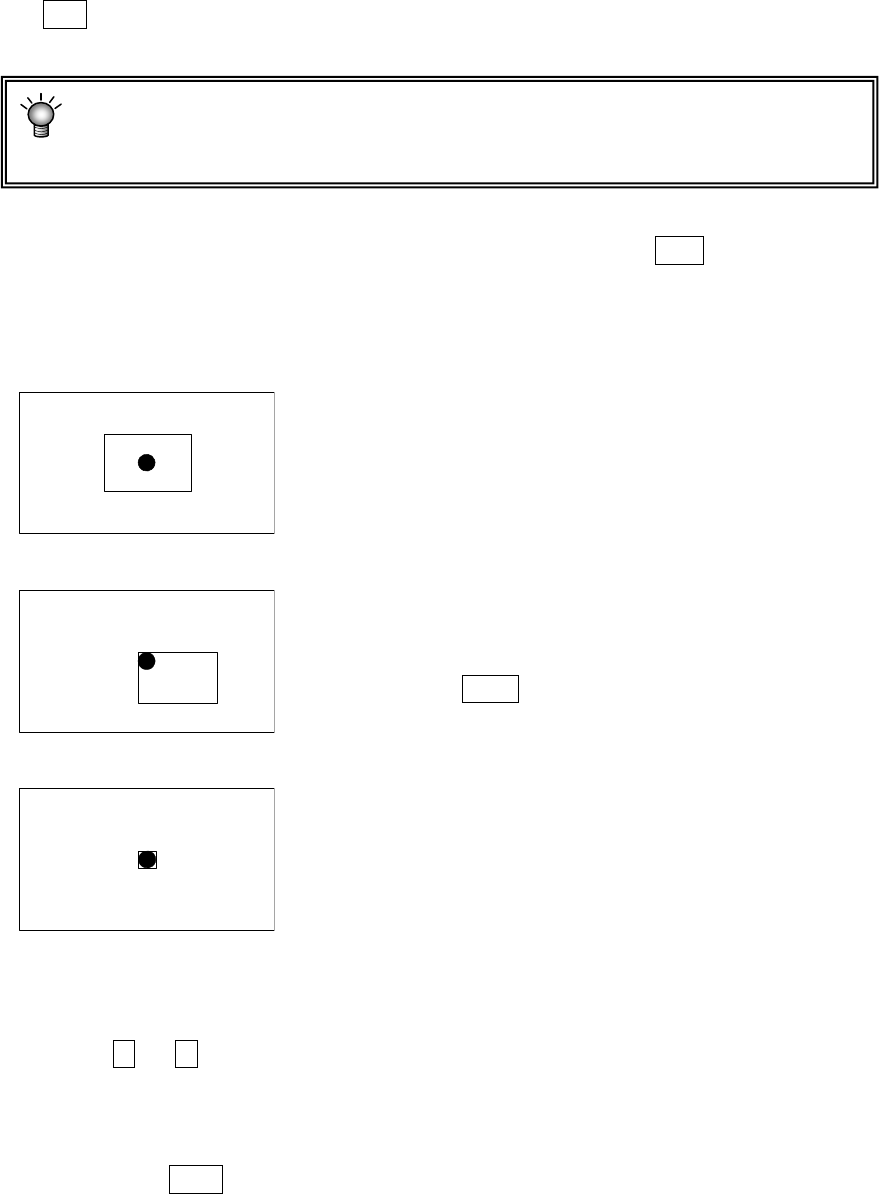

③ 请设置检测框。
按照上面、左面、下面及右面的顺序，利用上下左右箭头键(使用 FAST 键改变检测框的移
动速度)来调整、输入检测框。
此时，将自动识别标记，并获的校正所需的数据。
显示摄像机图形和长方形的框。
首先设置上面及左面的刻度框。
请调整至与标记的上面及左面一致。
调整完成后按 ENTER 键。
同样的，设置下面及右面的刻度框。
调整完成后按 ENTER 键。
自动获得标记周围的噪音隔离级别，并显示在监视器上。
使用HOD的↑键、↓键(XY移动上下箭头键)进行调整,使标记清晰可见且周围的噪音非常小。
调整结束后请按ENTER键。
4-158
