第1部 基本篇 第4章 生产程序制作
⑤ 进行检查框示教。
用 HOD 的↑ 键、↓ 键（按 FAST 键改变尺框的移动速度）调整检查框，进行输入。
调整完毕后按 ENTER 键。
⑥ 指定测量方法
测量方法，选择【重心】或【4 边】。
重心 对吸取位置 XY 进行校正。
4 边 对吸取位置 XY 及θ倾斜进行校正。
＊ 若 4 边不是直行、或边粗糙时，极小元件有时不能校正。
不能校正时，请选择重心。
指定后，请按 ENTER 键。
⑦ 照明调整
设置角度照明及垂直照明的光量度。将光标移动到照明编辑框，按 HOD 的↑ 键、↓键
设置光量度。
调整完毕后按 ENTER 键。
⑧ 取得阈值
准备好后再按 ENTER 键。
⑨ 取得阈值后，进行识别确认操作
用示教后的参数确认识别操作是否可正常进行。
准备好后按 ENTER 键。
识别操作成功后，可退出示教。
如果识别操作失败，则可按 HOD 的 PREVIOUS 键，再从设置检查框开始进行操作，
或按 CANCEL 键退出示教。
注）元件的镜面部分太小、或识别区域太小、显示不出对比差时，有时无法进行正常识别。
4-169
第1部 基本篇 第4章 生产程序制作
4-5-3 环境设置
进行“程序编辑” 的环境设置。
从菜单栏中选择“文件”/“环境设置”，显示设置画面。

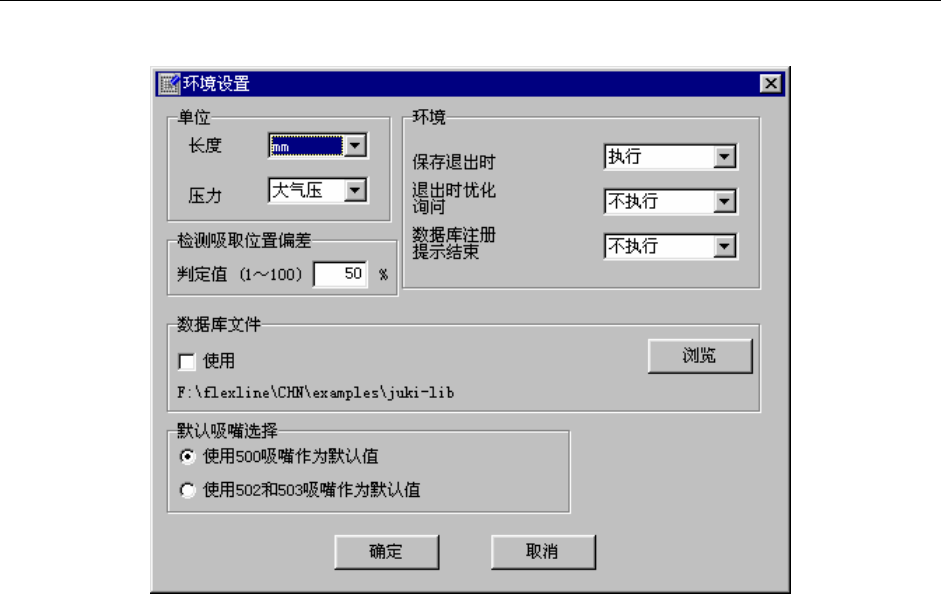

图 4-5-3-1 环境设置
1) 单位类
选择编辑时的长度、压力的表示单位类。
●长度…从mm、1/100mm、inch中选择。
●压力…从kPa、级别中选择。
2) 操作环境
① 保存退出时
●执行：在下一次启动程序编辑时重新显示以下的项目。
1.工具栏显示、不显示
2.读入文件名
3.窗口尺寸
程序编辑结束后，重新进行程序编辑时，打开上次最后使用过的文件，进入尺寸设置
画面。
●不执行：下次进入程序编辑时，文件名显示新画面。
② 退出时优化询问
●执行：在未进行优化的状态下结束程序时，显示询问是否执行优化的画面。
●不执行：不显示询问。
③ 数据库注册提示结束
●执行：将元件数据登录到数据库中并结束后，通知登录已完成。
●不执行：不进行通知。
4-170
第1部 基本篇 第4章 生产程序制作
4-171
3) 数据库文件
数据库是指登记元件数据(含图像数据)的文件(详细内容请参见“第1部第5章数据库”)。
程序编辑中可使用的数据库只有一个。
虽然也可以制作、使用多个数据库，但需根据程序指定所使用的数据库。
<设置方法>
①单击“使用”左侧的选项，选择该相应的项。
②单击“浏览”，在“打开”画面中选择数据库文件。

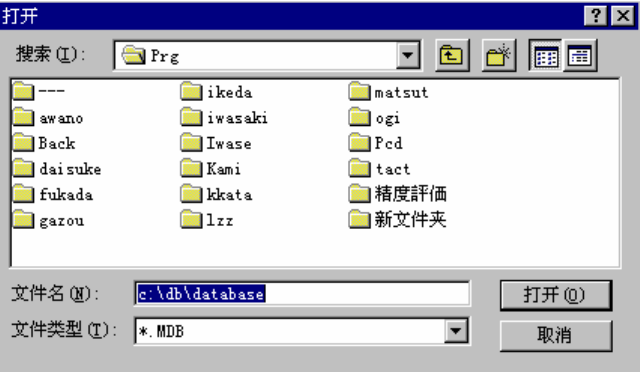

图 4-5-3-2 打开文件
4) 选择默认吸嘴
在“500号吸嘴”与“502·503号吸嘴”中指定要使用的吸嘴。通过此处的指定，“元件数据”
自动选择的吸嘴号将发生变化。
例)指定了“将500号吸嘴作为默认值使用”时
⇒如果在“元件数据”中将元件尺寸输入为“2mm×1.2mm”，则将自动选择“500号吸嘴”。
5） 检测吸取位置偏差值
检测吸取位置偏差时，为求出判定值，需要输入设置值。
有关检测吸取位置偏差的设置值和判定值，请参见本章[4-3-5-2-6 检查]检测吸取位置偏差一
节的说明。
