第1部 基本篇 第4章 生产程序制作 ② 正在进行单独检测的画面 在单独检测过程中，显示如下的画面。显示正在进行单独检测的元件的内容及吸取位置， 并依次显示进行中的处理内容。 图 4-5-4-2-3-3 正在进行单独检测 强行结束检测时，按下<STOP>开关，则显示以下对话框。请选择是否结束检测。 图 4-5-4-2-3-4 确认检测结束 因元件的包装方式而有所不同 ，当元件尺寸在1mm以下时，显示选择将检测后 的元件返还 …
第1部 基本篇 第4章 生产程序制作

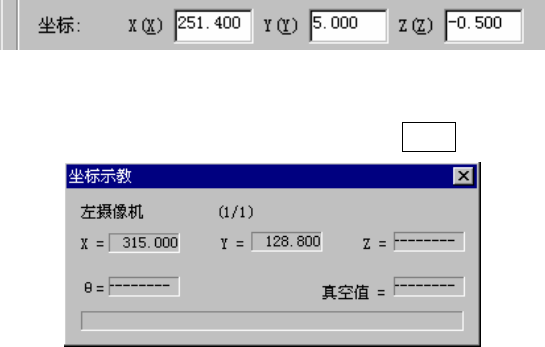

● 吸取坐标的变更方法
当用于检测的元件的吸取位置与实际有差异时，可以使用HOD示教贴片坐标。
此外，不进行示教而用手动输入也可变更坐标。
步骤1)将光标移动到X或Y坐标。
步骤2)按下HOD装置的按钮，进行坐标示教，然后按ENTER键进行确定。
图 4-5-4-2-3-2 正在示教
(3) 检测项目
选择需要检测的项目。默认值为选择所有可检测的项目。根据元件种类，可检测的项目有
所不同。
设定结束后，单击“单独检测”，进行单独检测。
4-182
第1部 基本篇 第4章 生产程序制作

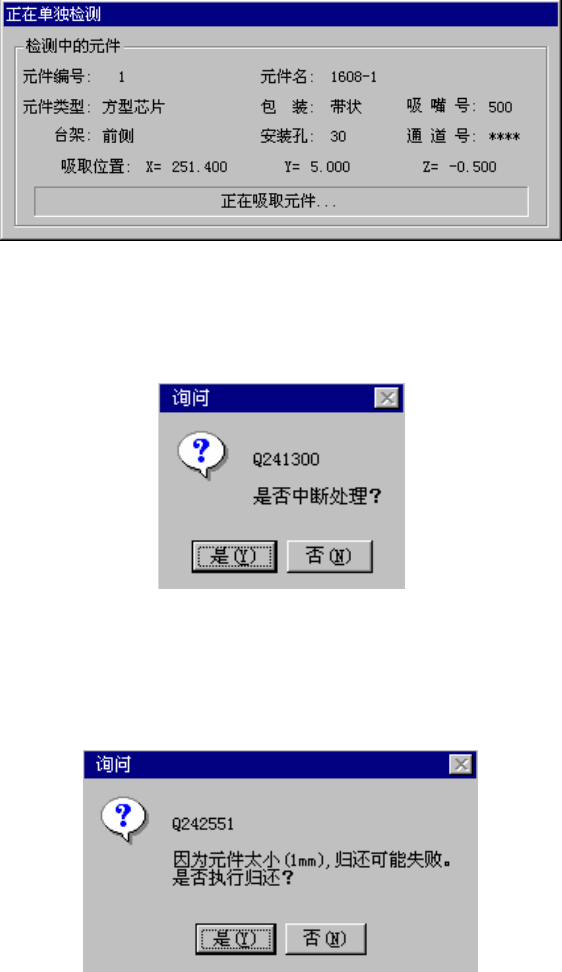

② 正在进行单独检测的画面
在单独检测过程中，显示如下的画面。显示正在进行单独检测的元件的内容及吸取位置，
并依次显示进行中的处理内容。
图 4-5-4-2-3-3 正在进行单独检测
强行结束检测时，按下<STOP>开关，则显示以下对话框。请选择是否结束检测。
图 4-5-4-2-3-4 确认检测结束
因元件的包装方式而有所不同，当元件尺寸在1mm以下时，显示选择将检测后的元件返还
或是废弃的确认。
图 4-5-4-2-3-5 确认元件归还
4-183
第1部 基本篇 第4章 生产程序制作

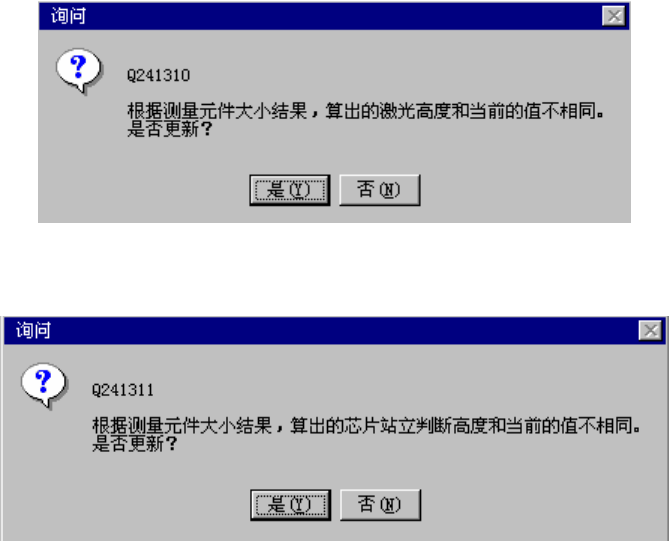

当根据尺寸计算出的激光高度或芯片站立判定高度与原来的值不同时，显示如下的信息。
图 4-5-4-2-3-6 确认更新激光高度
图 4-5-4-2-3-7 确认覆盖芯片站立判断高度
●是：更新原来的值被检测值。
●否：忽略检测值，使用原来的设定值。
4-184
