第1部 基本篇 第4章 生产程序制作
当根据尺寸计算出的激光高度或芯片站立判定高度与原来的值不同时，显示如下的信息。
图 4-5-4-2-3-6 确认更新激光高度
图 4-5-4-2-3-7 确认覆盖芯片站立判断高度
●是：更新原来的值被检测值。
●否：忽略检测值，使用原来的设定值。
4-184
第1部 基本篇 第4章 生产程序制作
③ 单独检测结果
单独检测结束后，显示如下的结果画面。

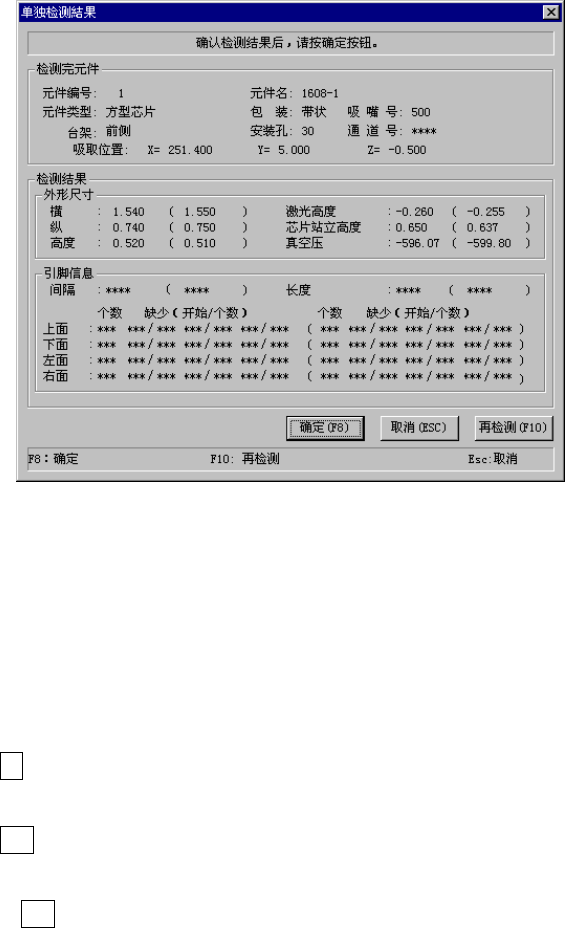

图 4-5-4-2-3-6 单独检测结果
(1) 检测完元件
显示元件内容及吸取位置。
(2) 检测结果
显示检测结果的值。( )内显示原来的元件数据值。
未进行检测的项目显示***。
(3) 确定(F8键)
使检测结果生效，将结果值储存到元件数据中。然后返回原来的单独检测条件的设定画面。
(4) 取消(ESC键)
使检测结果无效，然后返回原来的单独检测条件的设定画面。
(5) 再检测(F10键)
再次以相同的条件进行检测。
4-185
第1部 基本篇 第4章 生产程序制作
3) 连续检测
检测所有指定的元件。
① 连续检测条件的设定
从菜单栏中选择“机器操作”/“检测”/“连续检测”，显示如下画面。
图 4-5-4-2-3-7 设定连续检测的条件
(1) 检测对象元件
仅在检测与元件数据中某一条件相一致的元件时设定。
● 全元件
检测所有的元件数据。
● 薄元件
仅检测元件高度在设定尺寸以下的元件。
● 指定元件类型
仅检测指定的元件类别。
● 指定吸嘴使用的元件
仅检测使用指定吸嘴的元件。
● 激光定中心元件
仅检测进行激光定心的元件。
● 外观定中心元件
仅检测进行外观定中心的元件。
(2) 检测范围
从作为对象的元件的条件上，进一步归纳某个元件编号，进行检测的情况下检查。
● 开始元件号：当指定开始检测的元件数据编号时检查。
● 结束元件号：当指定结束检测的元件数据编号时检查。
● 只贴片元件：当限定为贴片数据中指定的元件数据时检查。
