第1部 基本篇 第4章 生产程序制作
3) 正在执行跟踪贴片位置
刚执行后，在各贴片坐标的跟踪中显示如下对话框。

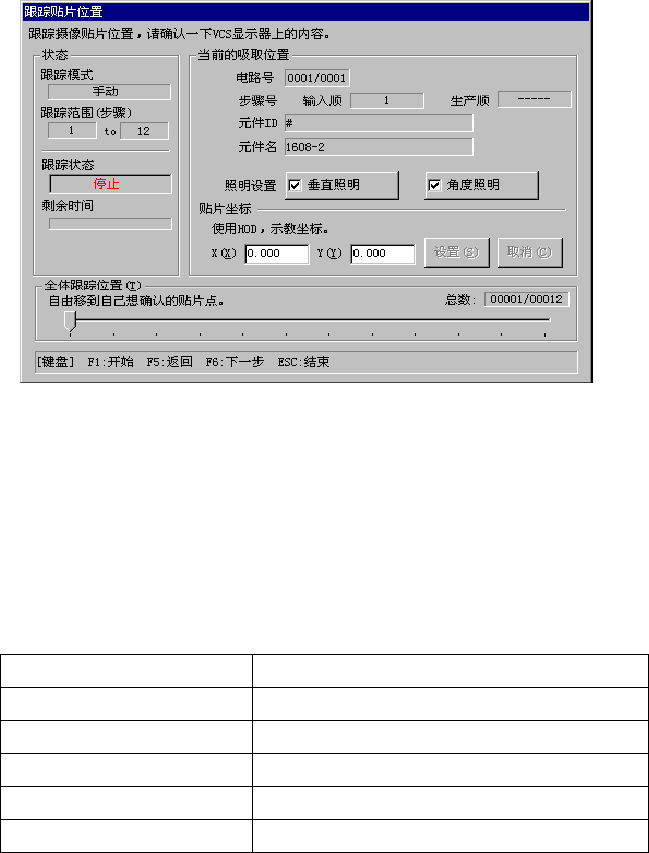

图 4-5-4-4-3-3 正在进行贴片位置摄像机跟踪
① 状态
(1) 跟踪模式
显示在传送方法中设置的“手动”或“自动”。
(2) 跟踪范围
选择所有贴片数据时显示“第一个”、“最后一个”。变更跟踪范围后，则显示其编号。
(3) 跟踪状态
显示 状态
动作中 表示轴正在移动中
暂停 表示自动传送中暂停
停止 表示手动传送或有意识的停止
轴待避中 表示正在将轴移动到安全位置
标记识别中 表示正在识别IC标记
(4) 停止剩余时间
显示自动传送中的暂停剩余时间。
② 当前的贴片位置
显示当前的贴片信息。
③ 贴片坐标
是跟踪中的贴片坐标。坐标值可用手动输入或通过示教来变更。
④ 设置/取消
通过手动输入或示教而变更坐标值后生效。当按下“设置”时，储存贴片坐标。当不想保
存变更值时，请按下“取消”。
⑤ 整体的跟踪位置
根据跟踪位置的进展情况逐一进行。在停止时，可自由移动该滑块返回上一点或进入下一
点。
4-225
第1部 基本篇 第4章 生产程序制作
4) 跟踪时的操作
执行时可使用以下键/开关来控制动作。
操 作 键 盘 操作面板 HOD
跟踪开始 F1 <START>开关 ENTER
跟踪停止 F2 <STOP>开关 PAUSE
自动示教 F3
移动到前一点 F5 PREVIOUS
移动到下一点 F6 NEXT
验证检查 F7
SOT 检查 F8
数据检查 F9
结束 在停止时按 ESC 在停止时按<STOP>开关 在停止时按 CANCEL

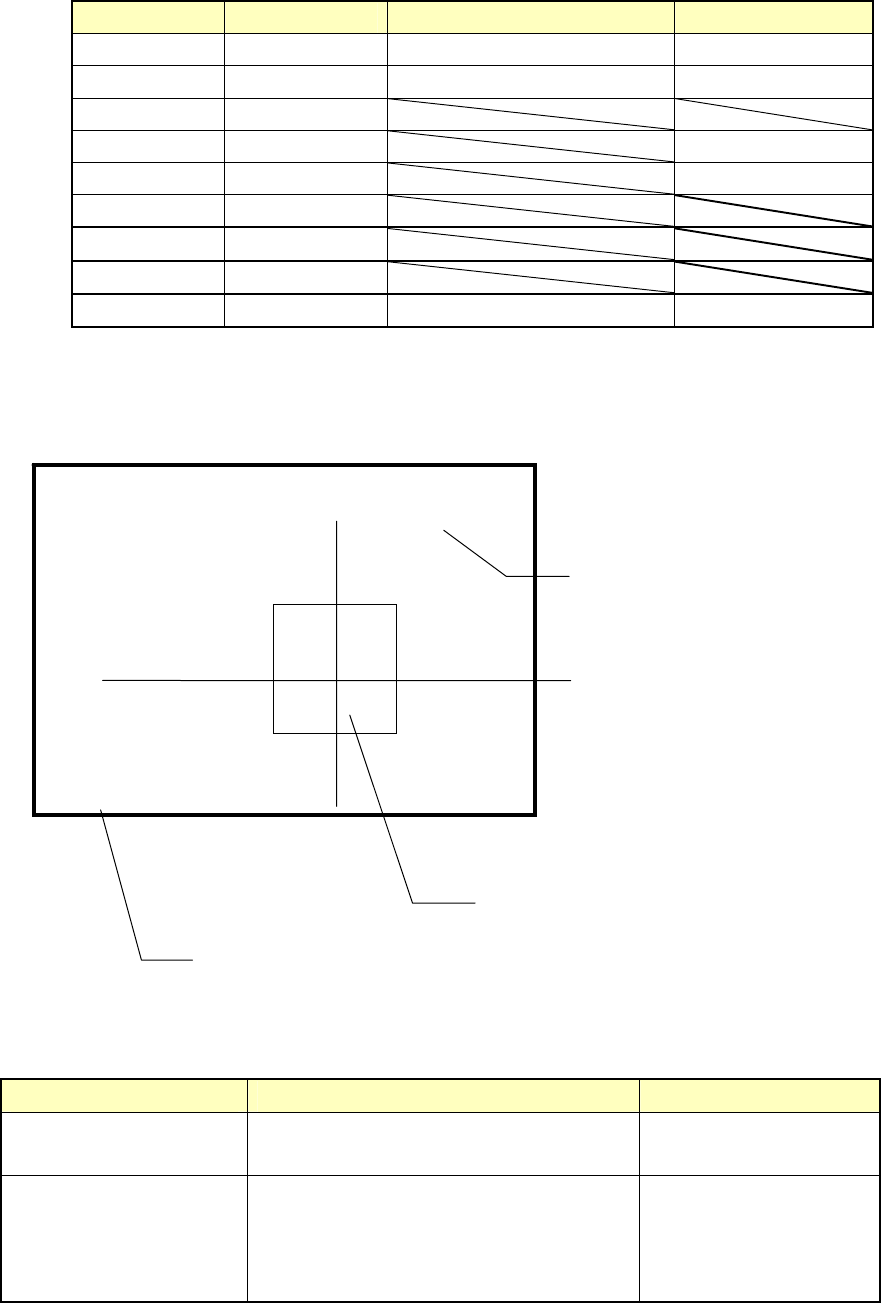

5) 监视器显示
在执行时，每一贴片点都向监视器输出如下信息。
如下表所示，根据元件尺寸，显示在监视器中的元件中心及四角的显示有所不同。
元件尺寸 元件的四角 元件的中心
短边在 4.5mm 以下的元件
用监视器上的窗口框表示。设置了角度的
贴片点通过窗口框本身的旋转来显示。
交叉线的中心
上述元件以外的元件
(大型元件)
分别按照[TOP-L]、[TOP-R]、[BTM-R]、
[BTM-L]的顺序移动到四角坐标上。设置
了角度的贴片点移动到四角旋转过的坐
标上。
四角移动后，最后显示
[CENTER]，移动到中心。
表示元件的中心及元件的四角。
显示从返回原点位置开始的坐标。
分别表示上左、上右、下左、
下右。
表示元件的四角。
［TOP-L］［TOP-R］［BTM-L］
［BTM-R］
［CENTER」
表示元件中心
------- PLACE ＸＹ TRACE -------
Station：L 或 R [CENTER]
Cur.No：电路编号
Pla.No：贴片编号
Compo：元件名
Angle：贴片角度
Pos X:坐标 Y:坐标
4-226
第1部 基本篇 第4章 生产程序制作
6) 跟踪时的坐标示教
当跟踪的坐标与实际不同时，可用HOD进行贴片坐标的示教。
<步骤>
① 将光标移动到 X 或 Y 坐标。
② 按 HOD 装置按钮，进行坐标示教，然后按 ENTER 键确定。

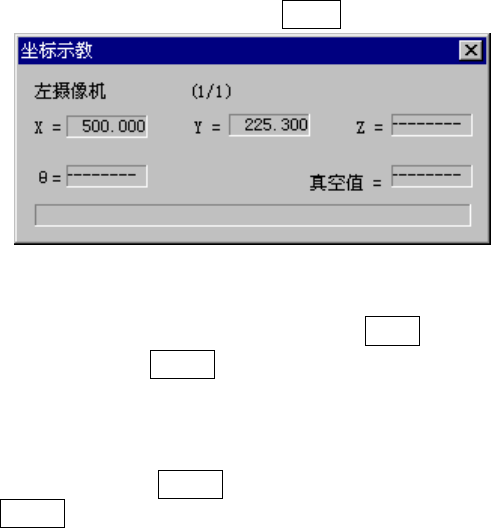

图 4-5-4-4-3-4 正在进行示教
③ 要使确定的坐标值有效时，按下<设置>或再次按下 ENTER。
返回坐标时，按下<取消>或CANCEL。
在操作选项中设置 [放大数字]时，可将像机拍摄的画像放大在 VCS 监视器上显示。
在上述步骤②中，按 1 次 HOD 的 WINDOW 键时，可进行普通窗口示教。
继续按下第 2 次 WINDOW 键时，切换为放大显示的示教窗口。
元件外形尺寸的长边为 2.26mm 以上时，不论操作选项的设置如何，都不能放大显示。而且，贴
装角度 + 电路角度为 0 / 90 / 180 / 270°以外时，也不能放大显示。
可根据元件的外形尺寸，切换放大比例：
・
选中放大４倍时：
长边尺寸为 2.25～1.11mm 时 ，放大 2 倍显示。
长边尺寸为 1.10～0.01mm 时，放大 4 倍显示。
・
不选中放大４倍时：
长边尺寸为 2.25～0.01mm 时，放大 2 倍显示。
