第1部 基本篇 第4章 生产程序制作 4-5-4-4-4 坐标类：吸取位置/吸取高度 通过摄像机跟踪吸取位置。确认监视器中显示的贴片位置，当输入坐标不准确时，可通过示 教进行修正。 此外，可以通过HMS跟踪吸取高度。此时，监视器上依次显示从HMS获得的检测值。当高度有 明显差异时，请与坐标示教一样，对高度值进行示教。 ◆ 吸取位置(高度)跟踪的流程 机器操作菜单 吸取位置 / 吸取高度 设 置吸取跟 踪的 条件 执行吸取位置(高度) 跟…
第1部 基本篇 第4章 生产程序制作
◆ 贴片跟踪时的示教操作流程
贴片坐标
向 XYZ 编辑箱中
输入焦距
按
下 HOD 设
备键
示
教操作
确定坐标
后
ENTER
CANCEL
按
下“
设
置”
按钮
变
更
贴片数据
或 ENTER
按
下“取
消
”
按钮
或 CANCEL
4-228
第1部 基本篇 第4章 生产程序制作
4-5-4-4-4 坐标类：吸取位置/吸取高度
通过摄像机跟踪吸取位置。确认监视器中显示的贴片位置，当输入坐标不准确时，可通过示
教进行修正。
此外，可以通过HMS跟踪吸取高度。此时，监视器上依次显示从HMS获得的检测值。当高度有
明显差异时，请与坐标示教一样，对高度值进行示教。
◆ 吸取位置(高度)跟踪的流程
机器操作菜单
吸取位置/吸取高度
设
置吸取跟
踪的
条件
执行吸取位置(高度)
跟踪
反映各坐标的修正
向各吸取数据坐标移动
用监视器检查
坐标/HMS 检出值
用 HOD 进行示教
各坐标的修正
选择
执行
1) 设置条件
从菜单栏中选择“机器操作”/“确认”/“坐标类”/“跟踪吸取位置”，显示如下画面。

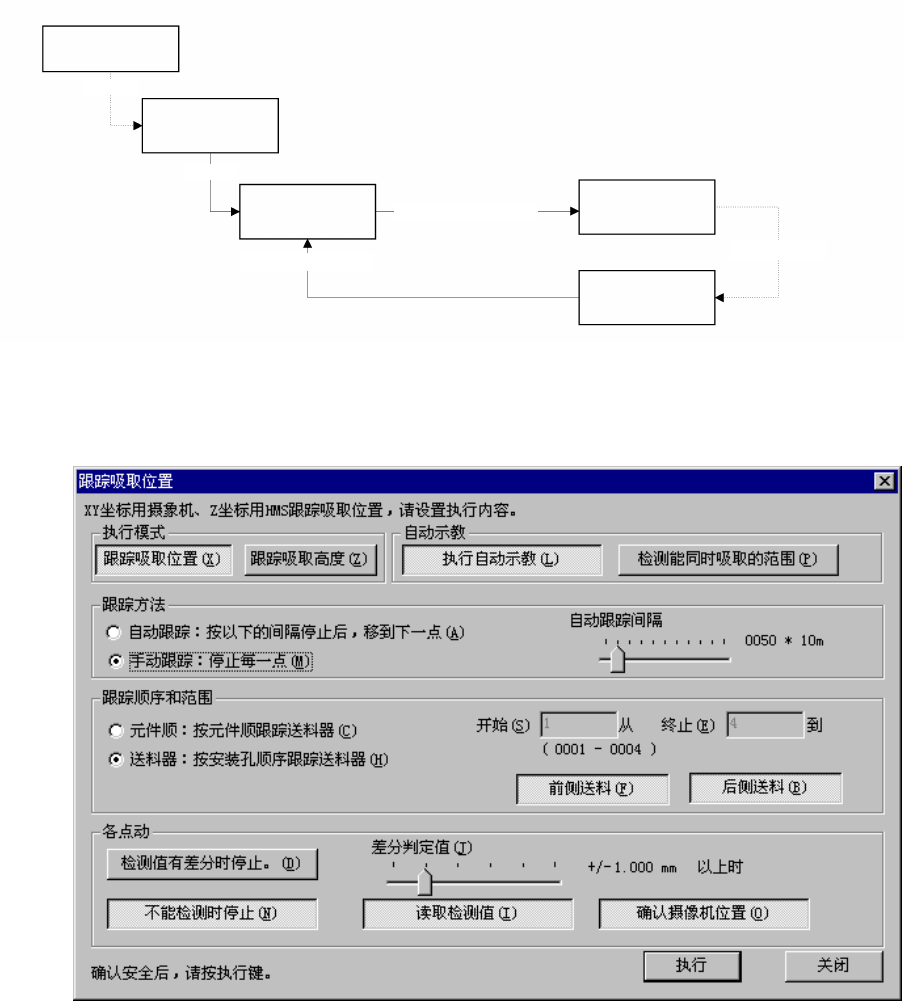

图 4-5-4-4-4-1 摄像机跟踪吸取坐标位置
4-229
第1部 基本篇 第4章 生产程序制作
从菜单栏中选择“机器操作”/“确认”/“坐标类”/“跟踪吸取高度”，显示如下画面。

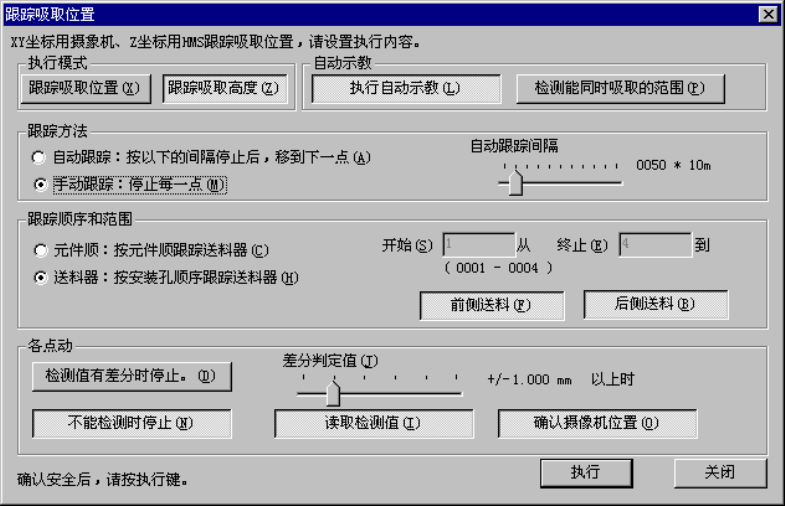

图 4-5-4-4-4-2 摄像机跟踪吸取高度
① 执行模式
（1） 跟踪吸取位置
用摄像机跟踪吸取位置。
（2）跟踪吸取高度
执行跟踪吸取高度。
* 按了2个按钮时，先跟踪吸取位置，再跟踪吸取高度。
② 自动示教
（1） 执行自动示教
执行自动示教。
（2） 检测能同时吸取的范围
检测是否可执行同时吸取。
同时吸取需先执行优化。若未执行优化而按下按钮时，会显示错误提示，要求执行
优化。
③ 跟踪方法（传送方法）
(1) 自动跟踪（自动传送）
以一定的间隔，依次使用摄像机捕获贴片位置。在以下的“自动跟踪间隔”中设置的
时间中停止，经过该设置的时间后移动到下一点。
●自动跟踪间隔：调整停止间隔。设置范围为0.01秒～5秒。
(2) 手动传送（手动传送）
通过按HOD的“NEXT”键或<START>开关，移动到下一点。
