第1部 基本篇 第4章 生产程序制作 ④ 空洞边界检查失败时 空洞边界检查失败时，显示如下错误提示。 ⑤ 因自动示教出现同时吸取偏移时 出现同时吸取偏移时，显示如下。 要精度优先请按[是]，速度优先请按[否]。 4-241
第1部 基本篇 第4章 生产程序制作
10) 跟踪时的自动示教
跟踪暂时停止时，可以进行自动示教。

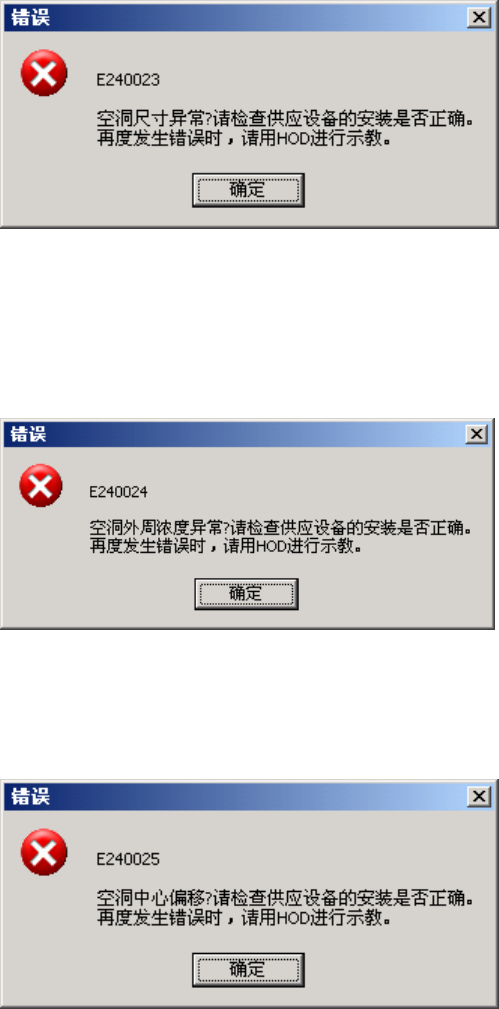

自动示教时，会出现下列 5 种错误/询问。
① 尺寸异常时
空洞指的是凹进部分里有元件。空洞尺寸与元件尺寸相比显得异常时，会显示如下错误提
示。
浓度异常时
异常时，会显示如下错误提示。
③中心偏移时
据与自动示教矫正的吸取数据差距过大时，显示如下错误提示。
②
空洞外周浓度
设置的吸取数
4-240
第1部 基本篇 第4章 生产程序制作

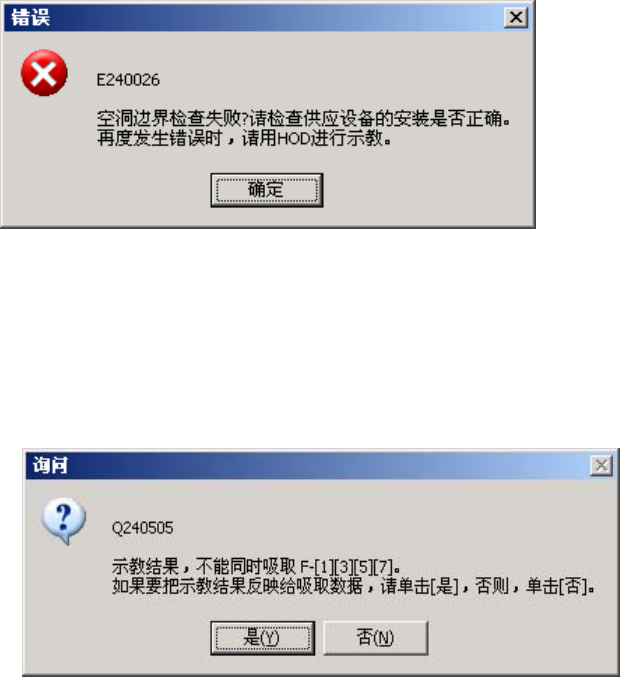

④ 空洞边界检查失败时
空洞边界检查失败时，显示如下错误提示。
⑤ 因自动示教出现同时吸取偏移时
出现同时吸取偏移时，显示如下。
要精度优先请按[是]，速度优先请按[否]。
4-241
第1部 基本篇 第4章 生产程序制作
4-5-4-5 管理
对用“示教”进行标记数据示教时注册的标记数据数据库文件，进行各种管理。
4-5-4-5-1 管理：标记数据库
对于标记数据示教时所注册的标记数据数据库文件，进行各种管理。

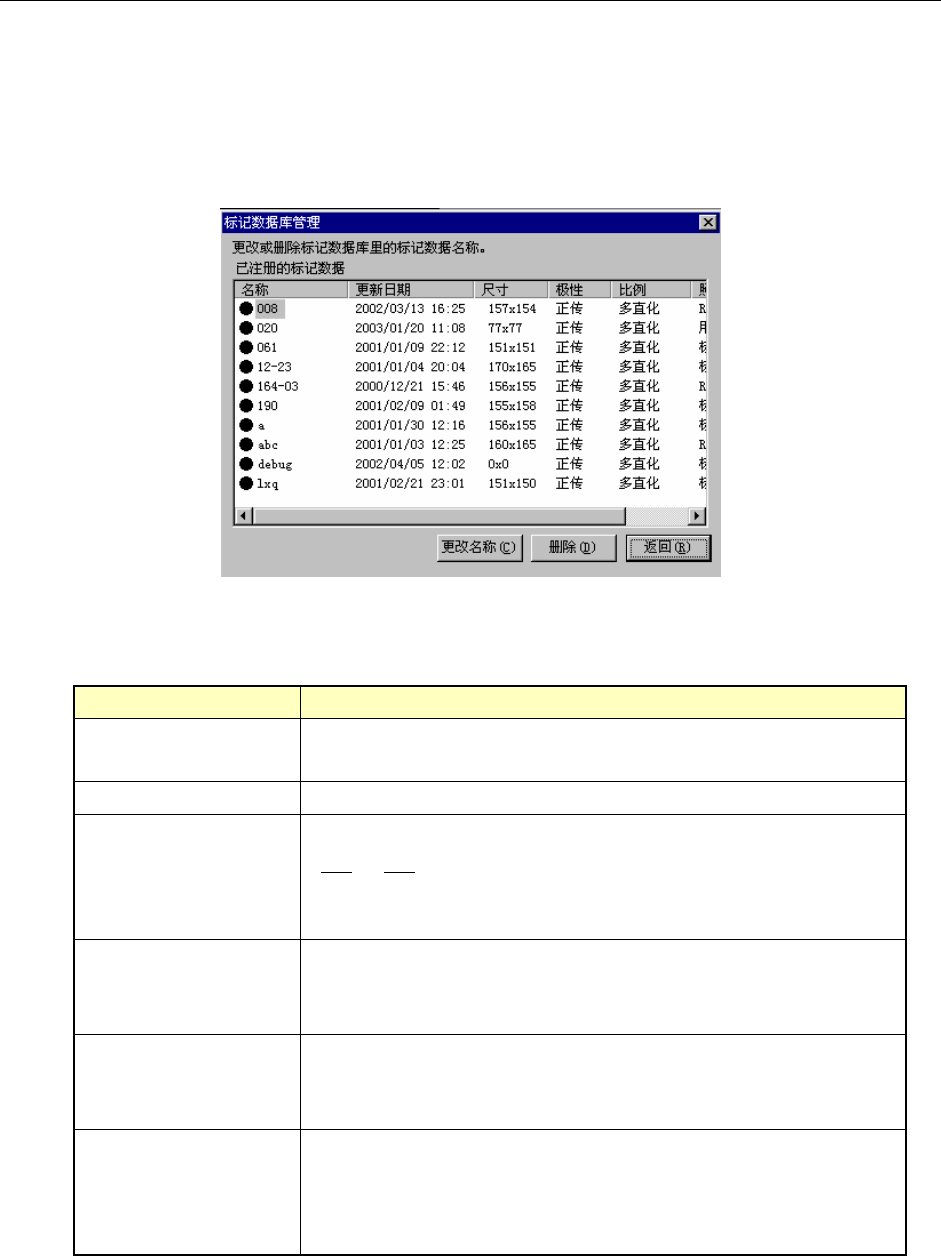

从菜单栏中选择“机器操作”/“管理”/“管理”/“标记数据库”，显示如下画面。
图 4-5-4-5-1-1 标记数据库管理
(1) 已注册的标记数据
在一览表中显示数据库中储存的标记数据。各项目的含义如下。
项目 含义
名称
标记的名称
(在文字的前面显示形状)
更新日期 注册进数据库的日期
尺寸
标记数据的纵横像素数(像素数，1mm=约 77 像素)
aaa
x bbb
aaa = 横方向的像素数
bbb = 纵方向的像素数
极性
标记的显示方式
正色 = 黑底白标记
反色 = 白底黑标记
样式
标记的图像数据样式
多值化 = 标记数据以多级图像被采用
二值化 = 标记数据以 2 级图像被采用
照明图案
标记识别的照明图案
标准：采用标准的照明图案
阻剂/胶片膜：采用带阻剂/胶片膜的照明图案
用户：采用用户自定义的照明图案
4-242
