第 1 部 基本编 第 1 章 设备概要
(5) 编辑框
从键盘输入数值或文字时使用编辑框。
也可编辑已输入的数值或文字。

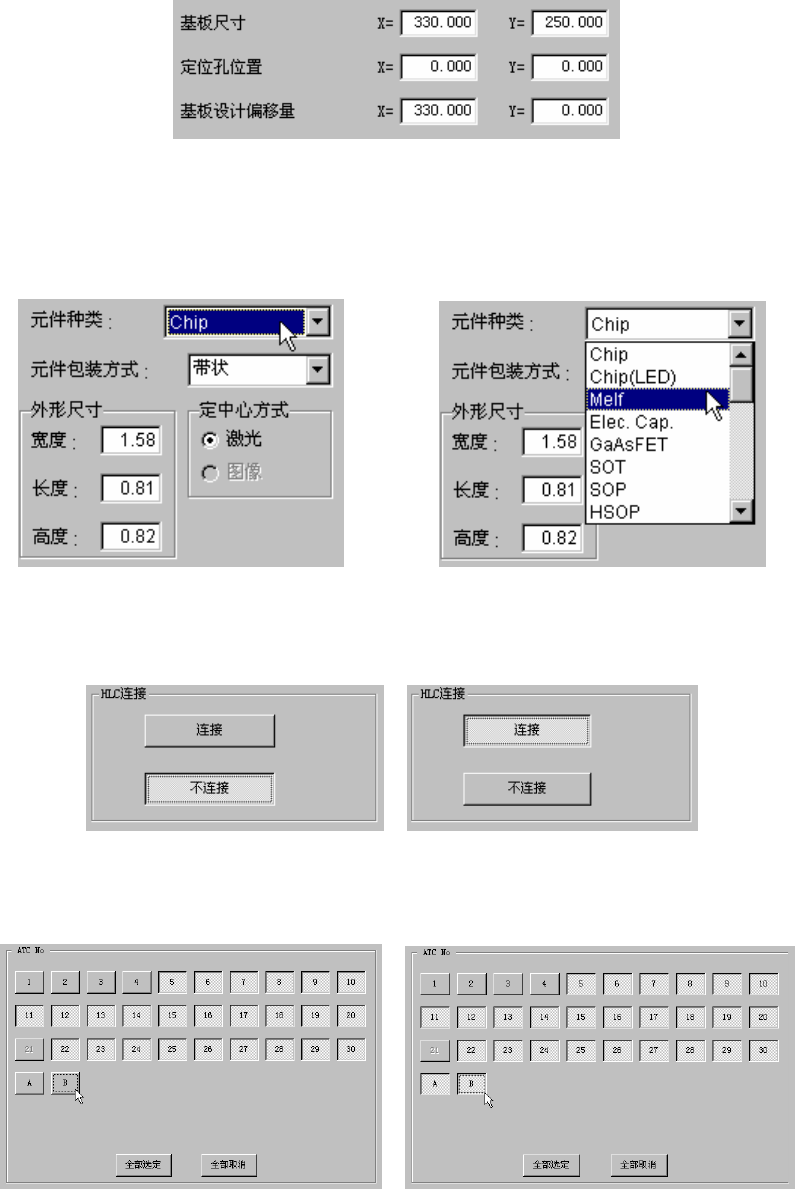

编辑框示例
(6) 组合框
组合框由编辑框与一览表框组成,通常只显示组合框。在组合框右侧的“▼”键处
单击跟踪球左键,或在编辑框中有选中时,按上下方向的光标键[↑]、[↓]可显示
一览表框部分的下拉菜单。
组合框(编辑框) 组合框(一览表框)
(7) 单选按钮型按键式按钮
考虑到使用触摸屏幕(选购件)的操作,将一部分单选按钮改成了按键式按钮。
单选按钮型按键式按钮例
(8) 复选框型按键式按钮
考虑到使用触摸屏幕(选购件)的操作,将一部分复选按钮改成了按键式按钮。
复选框型按键式按钮示例
1-36
第 1 部 基本编 第 1 章 设备概要
1-3-1-5 编辑方法
下面说明键盘操作([Page Up]/[Page Down],[Home]/[End],[Tab]及[Insert])的
操作方法。

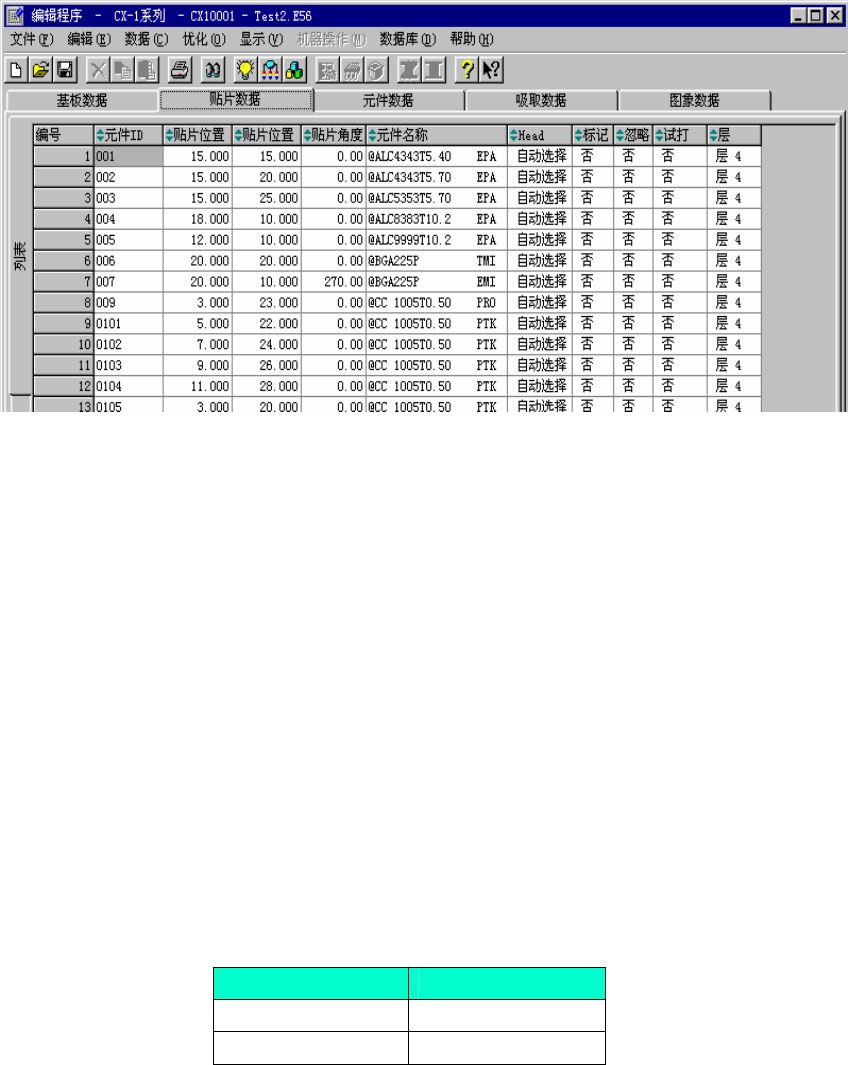

图 1-3-9 程序编辑画面(贴片数据)
① [Page Up] , [Page Down]
当显示跨越多个画面时,按[Page Up]显示下一个画面,按[Page Down]显示前一个
画面。
② [Home] , [End]
显示跨越多个画面时,按[Home]键移至行首,按[End]键移至行末。
③ Scroll([↑]、[↓]、[←]、[→])
在显示画面的最上部按[↑]键时,如果前一个画面有内容,则后退一行显示。
在显示画面的最下部按[↓]键时,如果后一个画面有内容,则前进一行显示。
在显示画面的行首按[←]键时,如果左画面有内容,则右移一个单元显示。
在显示画面的行末按[→]键时,如果右画面有内容,则左移一个单元显示。
④ [Insert]
用[Insert]键在插入模式与覆盖模式之间进行切换。
模式与光标形状
模式 光标形状
插入模式 ■ 闪烁
覆盖模式 ＿ 闪烁
1-37
第 1 部 基本编 第 1 章 设备概要
1-4 菜单与命令
本机操作画面的操作，通过点击菜单与命令按钮来进行。
1-4-1 菜单的构成
菜单包括系统启动时显示的桌面中可操作的主菜单,以及用主菜单或命令按钮启
动的子菜单。
有菜单的画面如下。
1. 桌面(主菜单)
2. 程序编辑
3. 生产
4. 机器设置
5. 手动控制
6. 自动校准
7. 装置运行信息
8. 数据库编辑
以下显示各菜单的构成。
1-4-1-1 桌面
文件(F) 程序编辑(E) 生产(P) 设置(S) 维护(M) 选项(O) 帮助(H)
图 1-4-1 桌面画面的菜单构成
帮助
关于程序
用户级别变更…
用户级别环境设置…
操作选项…
命令按钮设定
语言显示选择设定…
运行环境设定…
地区设置
预热…
空运行…
自动校准…
装置运行信息…
机械控制参数设置…
MS 参数设置…
维护日志…
基板贴装信息
机器设置…
手动控制…
基板生产…
试打…
空打…
生产程序编辑…
数据库编辑…
生产程序一览表…
重试列表…
生产管理信息…
机器管理信息…
机器设置信息…
操作选项…
*1「命令按钮设定」，「维护」级别
以下的用户不能显示。
*2「语言显示选择设定」功能，在
英文版机器软件上，或英文版
应用软件上不能使用。
*3「运行环境设定」系开发专用功
能，通常情况下不能显示。
新建（N） Ctrl+N
打开（O
）… Ctrl+O
保存（S
） Ctrl+S
另存为（A
）…
文件管理（资源管理器）
生产程序初始文件夹…
打印机设置…
打印 >>
控制数据管理…
设备信息的保存 FD
保存图像数据 FD
退出（X）
