第1部 基本篇 第4章 生产程序制作 (3) 电极检测结果 元件示教完毕后，显示下列对话框。 图 4-5-4-6-11 图像元件示教检测结果对话框 1) 检测完元件 显示元件内容以及吸取位置。 2) 检测结果 显示检测的结果值 ｡ ( )内是原来的元件数据值。 没有检测的项目显示为 *** ｡ 4-253
第1部 基本篇 第4章 生产程序制作

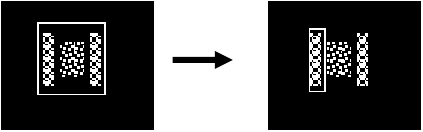

5) 设置球的领域（只限通用图像元件）
显示出相当于元件外形大小的窗口光标。调整窗口大小，把大小同一直径的电极都收
到窗口内后进行示教。设置领域后，选择下一步操作：选择重新设置窗口时，会重新示教
最后的窗口。要追加组时，会显示相当于元件外形的光标，在此设置领域。示教结束时，
退出领域追加画面。
6) 确定数据
完成领域设置后，要检查测量的数据。若测量的数据无问题，请按下确定按钮。若对
测量的数据不进行识别，请按取消按钮。若要重新制作数据时，请按下再测量按钮。进行
重新测量时，返回元件的倾斜示教画面。
4-252
第1部 基本篇 第4章 生产程序制作

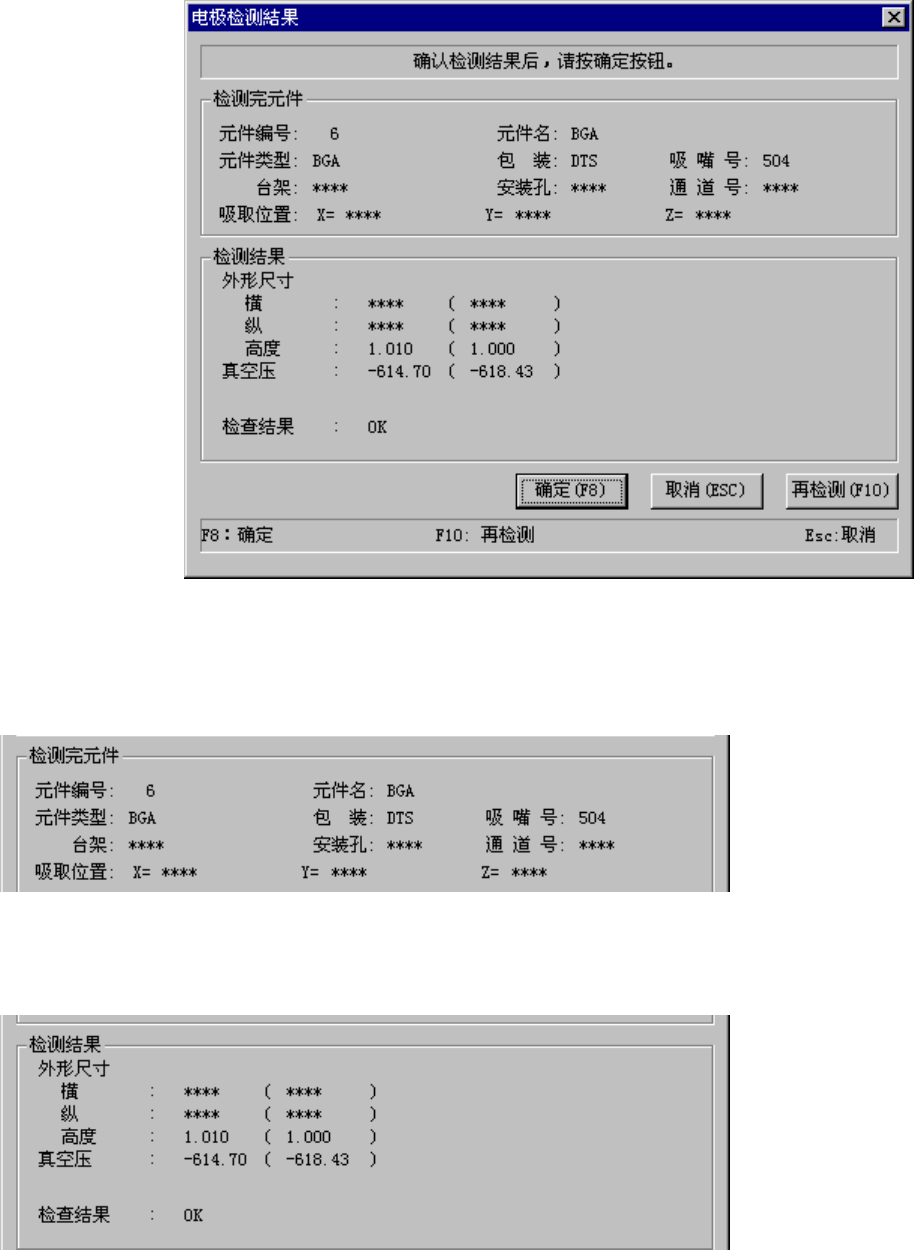

(3) 电极检测结果
元件示教完毕后，显示下列对话框。
图 4-5-4-6-11 图像元件示教检测结果对话框
1) 检测完元件
显示元件内容以及吸取位置。
2) 检测结果
显示检测的结果值
｡
( )内是原来的元件数据值。
没有检测的项目显示为 ***
｡
4-253
第1部 基本篇 第4章 生产程序制作
3) 确定（[F8] 键）
按下确定后，检测结果为有效，并将其数值存入元件数据。然后，返回原单独测量条件设置
画面。
4) 取消（[ESC] 键）
使检测结果无效，退回原来单独测量条件设置画面。
5) 再检测（[F10] 键）
用同样条件重新检测。
4-254
