第 1 部 基本编 第 5 章 数据库
数据修补在符合以下条件时执行。
修补
数据
修补项目 修补内容
贴片偏移 设定范围外的值，或无数据 默认值为 ０ 量
元件层 设定范围外的值，或无数据 默认值为 ４
托盘厚度 值小于元件高度 与元件高度相同
真空 设定范围外的值 默认值
激光运算 设定范围外的值 默认值
SOT 方向检查 的元件，设定了检 查 不能进行 SOT 方向检查
查
设定不检
验证 验证检查的元件，设定了检查 设定不检查，初始化相关数据 不能
异类元件判定 查 不能异类元件检查的元件，设定了检 设定不检查，初始化相关数据
共面检测 不能共面的元件，设定了检查 设定不检查，初始化相关数据
贴片偏移量 设定范围外的值，或无数据 默认值０
照明数据 照明图案与分割视野识别的数据不一致 的数据或初始化 删除多余
元件数据 存在多余的元件数据 删除多余的元件数据
5-31
第 1 部 基本编 第 5 章 数据库
5-6-2 厂商
作为元件数据的参考项目，可显示“厂商名”。
在此制作的厂商名，可从“元件表格”的“厂商”栏的清单中选择。
1) 厂商名的制作顺序
① 在菜单栏中，单击“工具”/“厂商”。
② 显示厂商清单画面。单击“增加”。
若要删除已有厂商名，请选
择厂商名后，点击“删除”。
图
5-6-2-1
③ 输入新的厂商名
，单击“确定”。
图
5-6-2-2
2) 厂商名的选择
在元件表格画面上，单击此处
，从显示的清单中进行选择。
图 5-6-2-3
5-6-3 球模式编辑
新建、编辑BGA、FBGA等球元件数据。
关于制作方法，请参见“第4章 4-3-7-2-10 球模式”。
5-32
第 1 部 基本编 第 5 章 数据库
5-6-4 选项

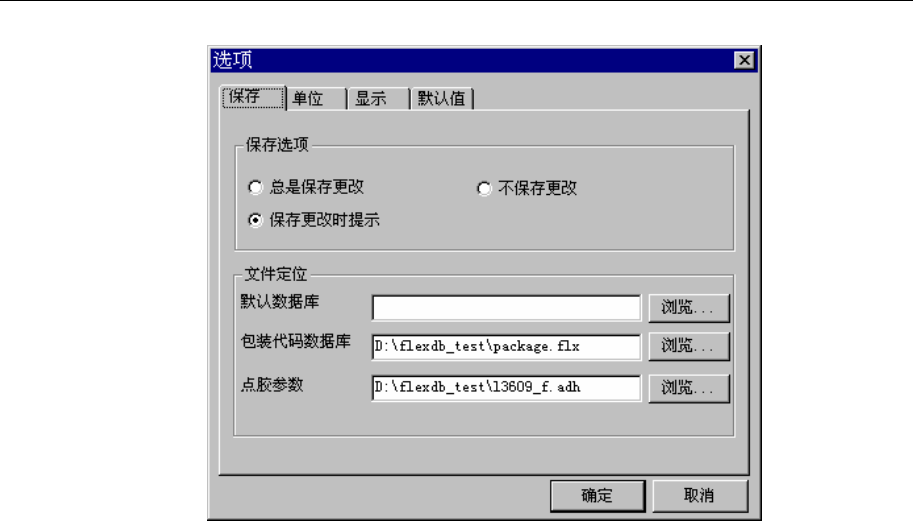

从菜单栏中单击“工具”/“选项”后，显示如下选项画面。
图 5-6-4-1
1) 保存
① 保存选项
数据库按元件单位进行保存。
因此，数据变更后，在切换画面时执行保存处理。
●总是保存更改：画面切换时自动执行保存。
●不保存更改：即使切换画面也不保存变更部分。
●保存更改时提示：每切换画面时提示询问。
② 文件定位
●默认数据库： 指定启动数据库时最初显示的数据库文件。在此指定文件后，开
始时的信息显示被省略，自动读取指定的文件。
●包装代码数据库： 如果存在多个包装代码 (用户制作的代码)，应指定在数据库使
用的包装代码。
●点胶参数： CX-1未使用。
关于各项变更，请单击“浏览”按钮。
5-33
